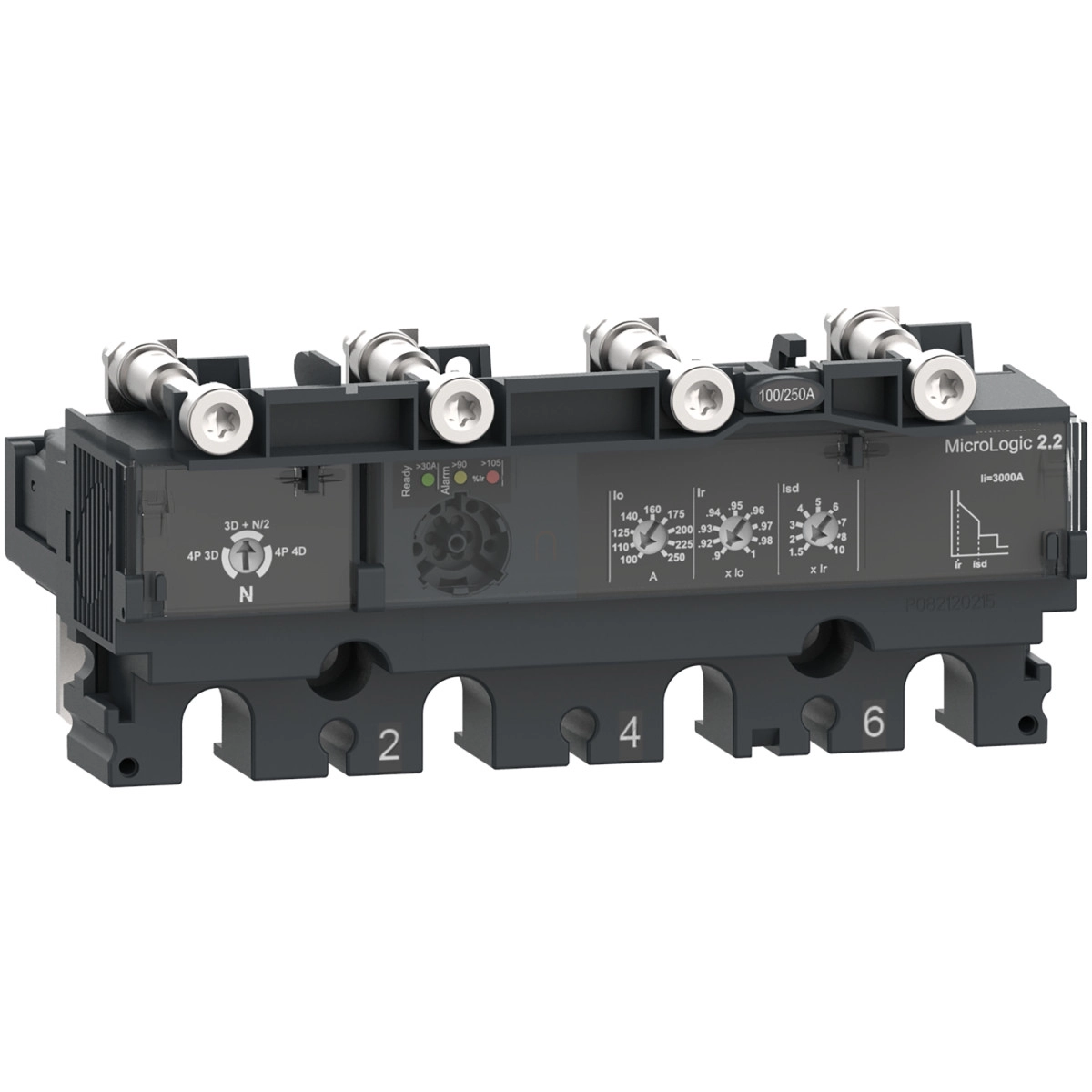

A Schneider Electric Trip unit MicroLogic 2.2 elektronikus kioldóegység a ComPacT NSX100/160/250 megszakító családokhoz lett kifejlesztve, amely különösen nagy megbízhatóságot és pontos védelmi funkciókat biztosít az elektromos elosztóhálózatokban. Ez a 4 pólusú kioldóegység a C1042D040 cikkszámú változat 40A névleges áramerősséggel rendelkezik, amely ideális választás közepes méretű ipari és kereskedelmi alkalmazásokban.
A MicroLogic 2.2 kioldóegység LSoI védelmi funkciókat kínál, amely magában foglalja a túlterhelés elleni hosszú késleltetésű (L), a rögzített késleltetésű rövidzárlat elleni (So), valamint az azonnali rövidzárlat elleni (I) védelmet. A termék rugalmas beállítási lehetőségeket biztosít a hosszú késleltetésű védelem esetén 18-40A tartományban 9 különböző beállítással, míg a rövidzárlat elleni védelem 1,5-10 x Ir tartományban állítható, szintén 9 különböző beállítási ponttal. Az azonnali rövidzárlat elleni védelem fix 600A értékre van beállítva.
A MicroLogic 2.2 különleges funkciója a termikus memória, amely 20 percig megőrzi az adatokat a kioldás előtt és után, így fokozott védelmet biztosít a ismétlődő túlterhelések ellen. A helyi jelzést LED-ek biztosítják: zöld villogó LED jelzi a működésre kész állapotot, piros LED a 105%-os túlterhelést, narancssárga LED pedig a 90%-os túlterhelést. A kioldóegység többféle pólusvédelmi konfigurációt támogat: 3D + N/2, 4D vagy 3D, a semleges pozíció baloldalon található.
A termék 690V AC 50/60 Hz névleges üzemi feszültségen működik, és megfelel az EN/IEC 60947-2 szabványoknak. II-es érintésvédelmi osztályba tartozik, és IP40 védettséggel rendelkezik az IEC 60529 szerint. A működési hőmérséklet-tartománya rendkívül széles, -25°C és +70°C között, míg tárolási hőmérséklete -50°C és +85°C között lehet.
Schneider Electric MicroLogic 2.2 Trip unit ComPacT NSX100/160/250 műszaki adatok
Fő jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250
Termék típusa: Kioldóegység
Kioldóegység neve: MicroLogic 2.2
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Alkalmazás: Elosztás
Pólusok leírása: 4P
Védett pólusok leírása: 3D + N/2, 4D, 3D
Semleges pozíció: Bal
Kioldóegység védelmi funkciók: LSoI
Védelmi típus: L: túlterhelés elleni védelem (hosszú késleltetésű), So: rövidzárlat elleni védelem rögzített késleltetéssel, I: azonnali rövidzárlat elleni védelem
Névleges áram: 40 A 40 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Védelmi beállítások
Hosszú késleltetésű működtetés beállítási típusa Ir (termikus védelem): Állítható 9 beállítás
Hosszú késleltetésű védelem működtetési tartománya [Ir]: 18...40 A
Hosszú késleltetésű védelem késleltetés típusa tr: Fix
Hosszú késleltetésű védelem késleltetés tartománya [tr]: 11 s 7,2 x Ir esetén, 16 s 6 x Ir esetén, 400 s 1,5 x Ir esetén
Semleges védelem beállításai: 0,5 x Ir (3D + N/2), 1 x Ir (4D), Nincs védelem (3D)
Termikus memória: 20 perc kioldás előtt és után
Rövidzárlat elleni védelem működtetés beállítási típusa Isd: Állítható 9 beállítás
Rövidzárlat elleni védelem működtetési tartománya [Isd]: 1,5...10 x Ir
Rövidzárlat elleni védelem késleltetés típusa tsd: Fix
Azonnali védelem működtetés beállítási típusa Ii: Fix
Azonnali védelem működtetési tartománya [Ii]: 600 A
Földzárlat elleni védelem: Nincs
Zóna szelektív reteszelés ZSI: Nincs
Helyi jelzés: Villogó LED (zöld) a működésre kész állapotra, LED 105% Ir (piros) túlterhelésre, LED 90% Ir (narancssárga) túlterhelésre
Környezeti paraméterek
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II-es osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti működési hőmérséklet: -25...70 °C
Környezeti tárolási hőmérséklet: -50...85 °C
