A Schneider Electric ComPacT NSX sorozatának C1036M080 típusú MicroLogic 6.2EM kioldóegysége egy intelligens elektronikus védelmi megoldás, amely kifejezetten motoros alkalmazásokhoz lett tervezve. Ez a 3 pólusú (3P) kioldóegység a ComPacT NSX100, NSX160 és NSX250 megszakítók családjához alkalmazható, és komplex védelmi funkciókat kínál a modern villamosenergia-rendszerek számára.
A készülék különlegessége a fejlett motorvédelmi funkciók megléte, ami megkülönbözteti a sorozat más tagjaitól. A MicroLogic 6.2EM képes kezelni az elhúzódó indítást, a beszorult forgórészt, az áram-kiegyensúlyozatlanságot és az alulterhelést is - ezek mind kritikus paraméterek a motorok megfelelő működése és élettartama szempontjából. A termék 10, 30, 5 és 20-as motorvédelmi osztályokban működtethető, így rugalmasan illeszthető különböző alkalmazási körülményekhez. Az Ir hosszú idejű védelmi kioldási értéke 35-80 A között, 9 különböző beállítási fokozatban állítható, ami lehetővé teszi a pontos védelem beállítását a konkrét alkalmazáshoz.
A kioldóegység komplex védelem kialakítását teszi lehetővé az LSIG funkciókkal: L (hosszú késleltetésű túlterhelés védelem), S (rögzített késleltetésű rövidzárlat védelem), I (pillanatnyi rövidzárlat védelem) és G (földzárlat védelem). Ezek a védelmi funkciók különösen hasznosak az ipari környezetben, ahol a motorok különféle terhelési feltételek mellett működnek. A termék további előnye a termikus memória funkció, amely 20 percig megőrzi az információkat a kioldás előtt és után, így biztosítva a folyamatos védelmet a berendezésnek.
A 80 A névleges áramerősségű, 690 V AC üzemi feszültségre tervezett egység 50/60 Hz-es hálózatokban használható, és fixrögzítésű kivitelben áll rendelkezésre. Az LCD kijelzővel ellátott eszköz energiamérővel is rendelkezik, amely lehetővé teszi az energiafogyasztás pontos nyomon követését. A kijelzőn keresztül számos információ érhető el, többek között energiamérési adatok, védelem és riasztási beállítások, időbélyeggel ellátott események és hibanaplók, pillanatnyi és igényelt értékek, valamint karbantartási jelzők.
A termék kiemelkedő kommunikációs képességekkel rendelkezik, amely lehetővé teszi az adatok megosztását az irányítórendszerrel, beleértve az energiafogyasztást, a teljesítmény-igényt és a minőségi mutatókat. A helyi jelzések - mint a villogó zöld LED a készenléthez és a piros LED a hőmérséklet-túllépéshez - tovább növelik a termék felhasználhatóságát. A MicroLogic 6.2EM támogatja a zónaválasztásos reteszelési (ZSI) funkciókat is, ami tovább javítja a védelmi koordinációt összetett hálózatokban.
A Schneider Electric C1036M080 kioldóegység megfelel az EN/IEC 60947-2 szabványnak, Class II érintésvédelmi osztályba tartozik, és 3-as szennyezettségi fokozatnak megfelelően tervezték az IEC 60947-1 szerint. Az IP40 védettségi fokozat (IEC 60529 szerint) biztosítja a megfelelő védelmet a tipikus ipari környezetben. A termék széles hőmérséklet-tartományban használható: -25...70 °C üzemi és -40...85 °C tárolási hőmérséklet között.

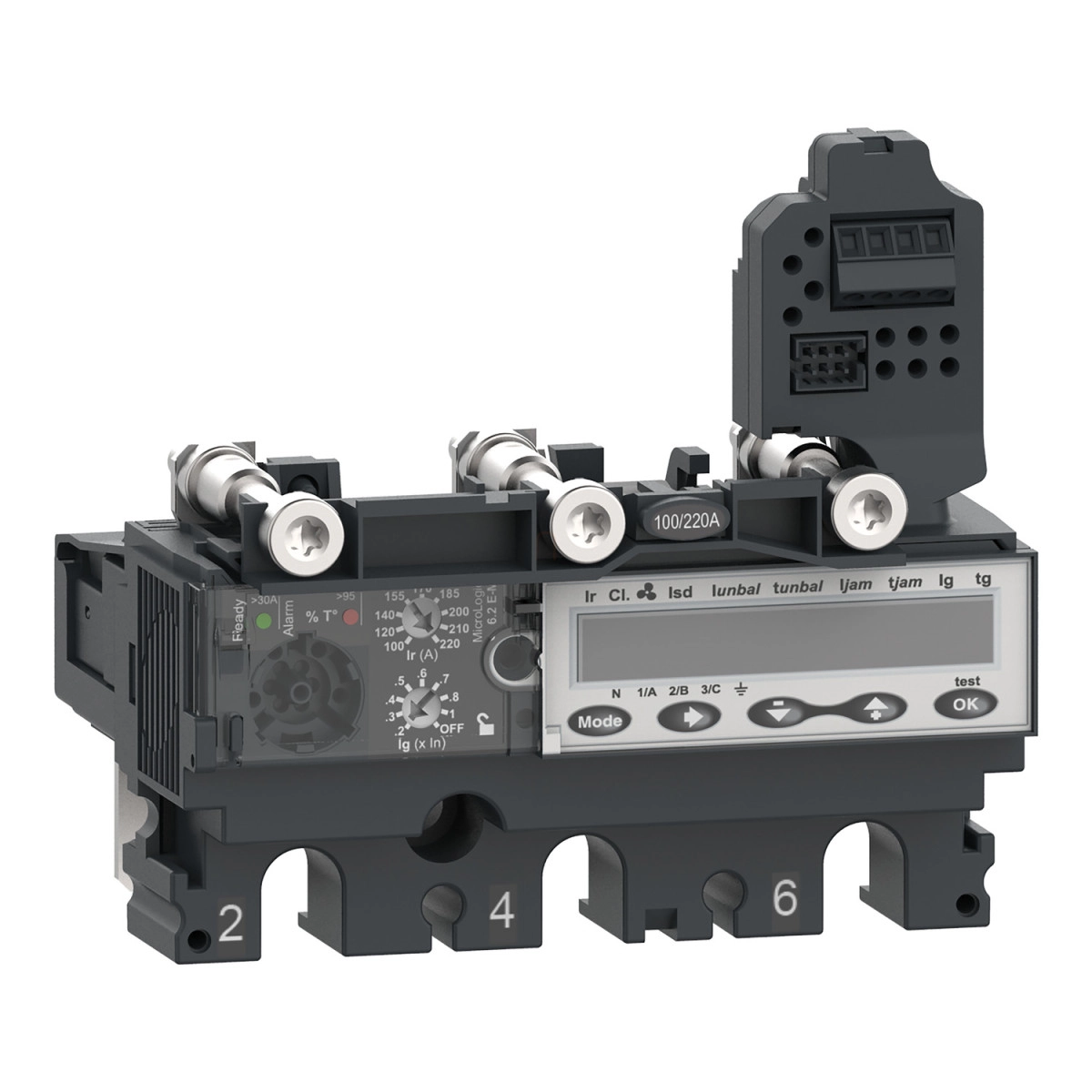

Schneider Electric ComPacT NSX (2021) - C1036M080 - Kioldóegység MicroLogic 6.2 EM NSX 100/160/250 megszakítóhoz, elektronikus, beállítás 80 A, 3P3d műszaki adatok
Főbb jellemzők
Termékcsalád: ComPacT
Termék típusa: Kioldóegység
Kioldóegység neve: MicroLogic 6.2 E-M
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Alkalmazás: Motor
Pólusok: 3P
Védett pólusok: 3D
Kioldóegység védelmi funkciók: LSIG
Védelmi tulajdonságok
Védelmi típusok:
- L: túlterhelés védelem (hosszú késleltetésű)
- S: rögzített késleltetésű rövidzárlat védelem
- I: pillanatnyi rövidzárlat védelem
- G: földzárlat védelem
Kioldóegység névleges áram: 80 A 65 °C-on
Névleges üzemi feszültség [Ue]: 690 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító rögzítési mód: Fix
Kiegészítő motorvédelmi jellemzők
Motorvédelmi osztályok: 10, 30, 5, 20
Kiegészítő motorvédelem: Elhúzódó indítás, Beszorult forgórész, Áram-kiegyensúlyozatlanság, Alulterhelés
Hosszú idejű kioldási érték beállítási típusa Ir (termikus védelem): 9 állítható beállítás
Hosszú idejű védelem kioldási értéktartomány [Ir]: 35...80 A
Hosszú idejű védelem késleltetés beállítási típusa tr: Állítható
Termikus memória: 20 perc a kioldás előtt és után
Műszaki paraméterek
Rövid idejű védelem kioldási beállítási típusa Isd: 9 állítható beállítás
Rövid idejű védelem kioldási tartomány [Isd]: 5...13 x Ir
Rövid idejű védelem késleltetés beállítás típusa tsd: Rögzített
Pillanatnyi védelem kioldási beállítás típusa Ii: Rögzített
Pillanatnyi védelem kioldási tartomány [Ii]: 1200 A
Földzárlat védelem kioldási beállítás típusa Ig: Állítható
Földzárlat védelem kioldási tartomány [Ig]: 0.2...1 x In, In = 50 A esetén, Ig engedélyezése be/ki
Földzárlat védelem késleltetés beállítás típusa tg: Állítható
Földzárlat védelem késleltetés beállítási tartomány [tg]: 0...0.4 s
Kijelzés és kommunikáció
Helyi jelzés: Villogó LED (zöld) működésre kész állapothoz, LED 95% Ith (piros) a beállított hőmérséklet túllépéséhez
Kijelző típusa: LCD kijelző
Mérés típusa: Energiamérő
Adatkommunikáció: Energiamérés, Védelem és riasztási beállítások, Időbélyegzett események és hibanaplók, Pillanatnyi és igényelt értékek, Karbantartási jelzők, Igényelt áram és teljesítmény, Teljesítmény minőség, Maximum/minimum értékek
Elektromos adat rögzítés: Karbantartási jelzők
Környezeti feltételek
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: Class II
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Üzemi környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
