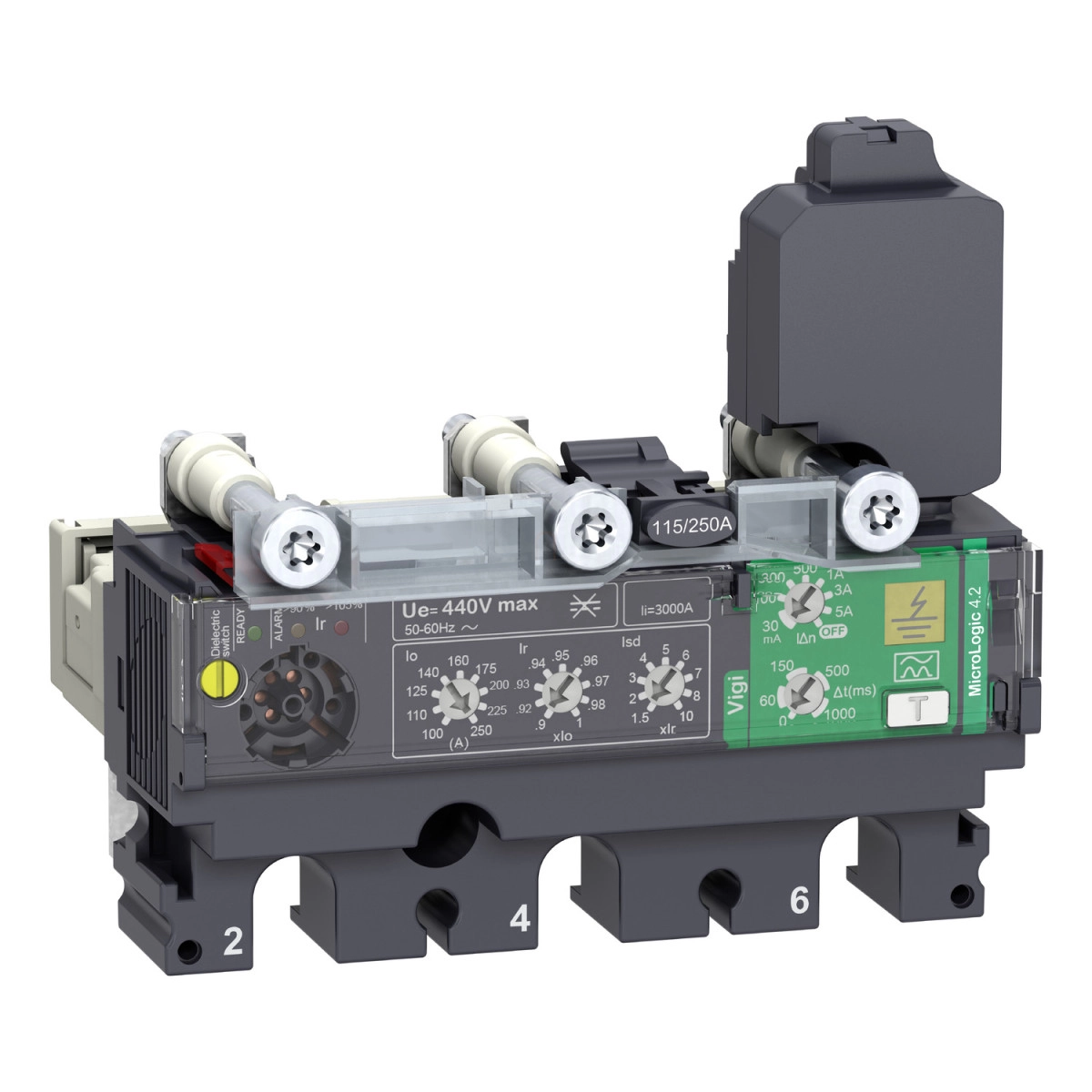

A Schneider Electric Trip unit MicroLogic Vigi 4.2, C1034V100 egy rendkívül sokoldalú, elektronikus alapú kioldóegység, amely a ComPacT NSX100, NSX160 és NSX250 kismegszakítókhoz használható. Ez a kioldóegység 3 pólusú kialakítású, és speciális földzárlat-védelmi funkciókkal rendelkezik, ami különösen fontossá teszi az érzékeny elektronikai berendezéseket használó létesítmények számára.
A MicroLogic 4.2 kioldóegység tökéletes választás elosztási alkalmazásokhoz, ahol megbízható védelemre van szükség. Az LSoIR védelmi funkciókat kínál, ami magában foglalja a túlterhelés elleni védelmet (L), rögzített késleltetésű rövidzárlat elleni védelmet (So), pillanatnyi rövidzárlat elleni védelmet (I), valamint földzárlat elleni védelmet (R). A készülék 100 A-es névleges áramerősséggel rendelkezik 40 °C környezeti hőmérsékleten, és 440 V AC 50/60 Hz névleges üzemi feszültségen működik. A beépítési mód fix, ami stabilitást biztosít a hosszú távú használat során.
A MicroLogic 4.2 kioldóegység számos beállítási lehetőséget kínál, ami lehetővé teszi a pontos testreszabást a különböző alkalmazási környezetekhez. A hosszú idejű kioldási beállítás (Ir) 9 különböző értékre állítható be, 40-100 A tartományban. A hosszú idejű védelem késleltetési ideje fix értékű: 11 másodperc 7,2 x Ir esetén, 16 másodperc 6 x Ir esetén, és 400 másodperc 1,5 x Ir esetén. A termikus memória funkció 20 percig aktív marad a kioldás előtt és után, ami fokozott védelmet biztosít a rendszer számára. A rövidtávú védelem kioldási beállítása (Isd) állítható, 1,5-10 x Ir tartományban, miközben a rövidtávú védelem késleltetési ideje fix értékű. A pillanatnyi védelem kioldási beállítása (Ii) szintén fix, 1500 A értéken.
A Schneider Electric MicroLogic Vigi 4.2 kioldóegység integrált földzárlat védelemmel rendelkezik, A osztályú védelmi kategóriával. A földzárlat-védelmi érzékenység (IΔn) állítható, 0,03 A, 0,1 A, 0,3 A, 0,5 A, 1 A, 3 A és 5 A értékekre. A földzárlat-védelmi specifikus mód kikapcsolható az IΔn forgókapcsoló segítségével. A földzárlat-védelmi idő késleltetése (Δt) szintén állítható, 0 ms, 60 ms, 150 ms, 500 ms vagy 1 s értékre. A zóna-szelektív reteszelési (ZSI) funkció ebben a modellben nem elérhető.
A készülék helyi jelzéseket is biztosít a működési állapot könnyű azonosítására: villogó zöld LED jelzi az üzemkész állapotot, piros LED világít 105% Ir túlterhelés esetén, narancssárga LED világít 90% Ir túlterhelés esetén, valamint sárga színjelző mutatja a maradékáramot. A készülék környezeti jellemzői között szerepel az EN/IEC 60947-2 szabványoknak való megfelelés, a Class II érintésvédelmi osztályba sorolás, valamint az IEC 60947-1 szerinti 3-as szennyezettségi foknak és az IEC 60529 szerinti IP40 védelmi besorolásnak való megfelelés. A MicroLogic 4.2 kioldóegység széles hőmérsékleti tartományban használható: működési hőmérséklete -25...70 °C, tárolási hőmérséklete pedig -40...85 °C között van.
Schneider Electric ComPacT NSX (2021) - C1034V100 műszaki adatok
Alapvető jellemzők
Termékcsalád: ComPacT
Terméksorozat: ComPacT NSX100...250
Terméktípus: Kioldóegység
Kioldóegység neve: MicroLogic 4.2
Kioldóegység technológia: Elektronikus
Kompatibilitás: ComPacT NSX100, ComPacT NSX160, ComPacT NSX250
Alkalmazási terület: Elosztás
Pólusok: 3P
Védett pólusok: 3D
Védelmi funkciók
Védelmi funkciók: LSoIR
Védelem típusok:
L: túlterhelés elleni védelem (hosszú idejű)
So: rövid idejű rövidzárlat elleni védelem rögzített késleltetéssel
I: pillanatnyi rövidzárlat elleni védelem
R: földzárlat elleni védelem
Kioldóegység névleges áramerőssége: 100 A 40 °C-on
Névleges üzemi feszültség: 440 V AC 50/60 Hz
Hálózat típusa: AC
Hálózati frekvencia: 50/60 Hz
Megszakító szerelési mód: Fix
Beállítási lehetőségek
Hosszú idejű kioldási beállítás típusa (Ir): Állítható 9 beállítással
Hosszú idejű védelem kioldási tartománya: 40...100 A
Hosszú idejű védelem késleltetés típusa (tr): Fix
Hosszú idejű védelem késleltetési tartománya:
11 s 7,2 x Ir esetén
16 s 6 x Ir esetén
400 s 1,5 x Ir esetén
Termikus memória: 20 perc kioldás előtt és után
Rövid idejű védelem kioldási beállítás típusa (Isd): Állítható
Rövid idejű védelem kioldási beállítási tartomány: 1,5...10 x Ir
Rövid idejű védelem késleltetés beállítás típusa (tsd): Fix
Pillanatnyi védelem kioldási beállítás típusa (Ii): Fix
Pillanatnyi védelem kioldási tartomány: 1500 A
Földzárlat védelem
Földzárlat védelem: Integrált
Földzárlat védelem osztály: A osztály
Földzárlat védelem érzékenység beállítás típusa (IΔn): Állítható
Földzárlat védelem érzékenység beállítási tartomány:
0,03 A
0,1 A
0,3 A
0,5 A
1 A
3 A
5 A
Földzárlat védelem speciális mód: Kikapcsolható az IΔn forgókapcsolóval
Földzárlat védelem késleltetés beállítás típusa (Δt): Állítható
Földzárlat védelem késleltetés beállítási tartomány:
0 ms
60 ms
150 ms
500 ms
1 s
Zóna-szelektív reteszelés (ZSI): Nincs
Jelzések és környezeti paraméterek
Helyi jelzés:
Villogó LED (zöld) üzemkész állapotjelzéshez
LED 105% Ir (piros) túlterhelés jelzéshez
LED 90% Ir (narancs) túlterhelés jelzéshez
Színjelző (sárga) maradékáram jelzéshez
Szabványok: EN/IEC 60947-2
Érintésvédelmi osztály: II osztály
Szennyezettségi fok: 3 az IEC 60947-1 szerint
IP védettség: IP40 az IEC 60529 szerint
Működési környezeti hőmérséklet: -25...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
