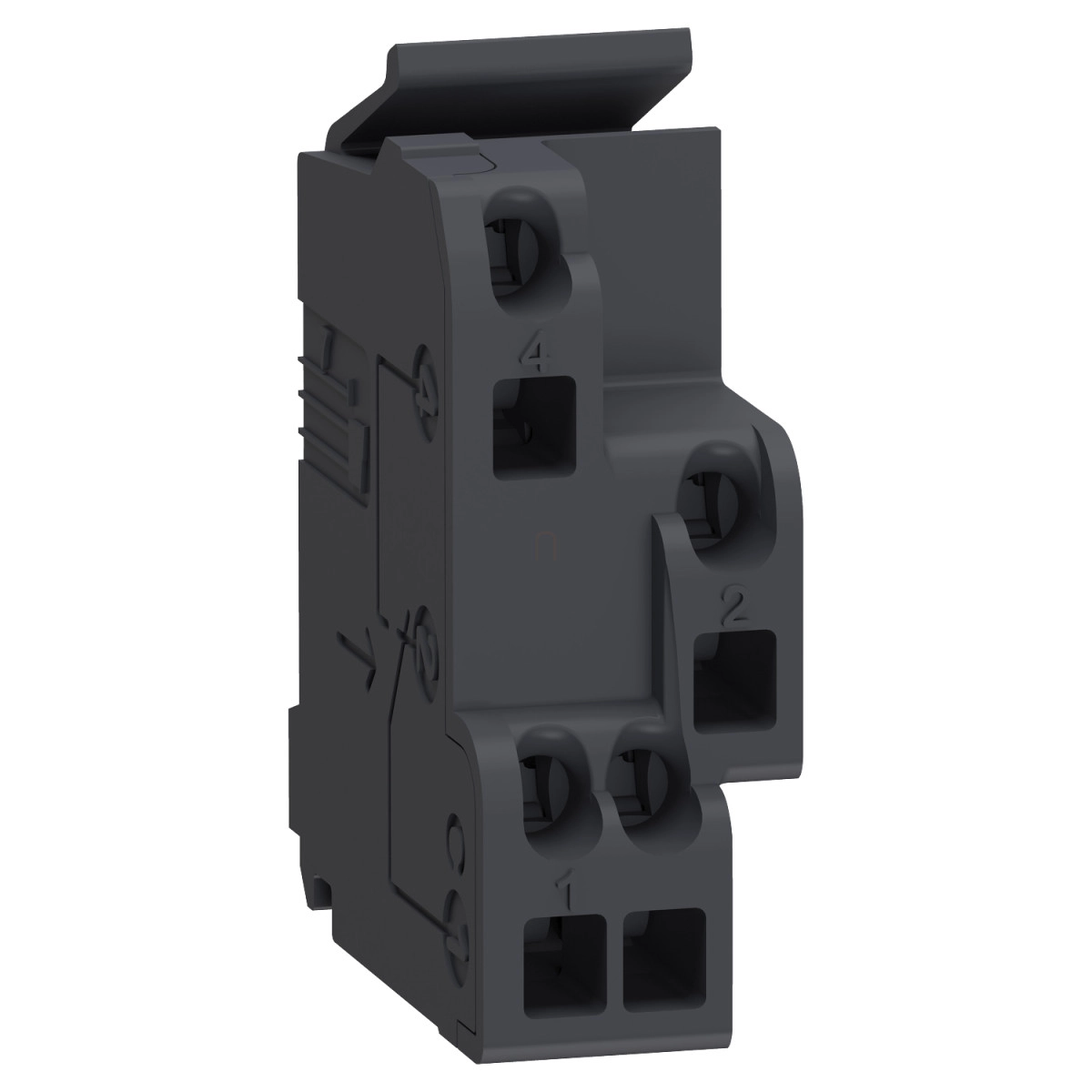

A Schneider Electric 29450 cikkszámú standard segédérintkező a modern villamos megszakító rendszerek nélkülözhetetlen kiegészítő eleme. Ez a specifikusan kialakított, csavarozás nélküli rugós csatlakozósorral rendelkező termék kifejezetten a megszakítók állapotának (OF/SD/SDE/SDV) monitorozására szolgál. A rendkívül sokoldalú segédérintkező 1 váltóérintkezővel (NO/NC) rendelkezik, ami maximális rugalmasságot biztosít a különböző kapcsolási feladatokhoz.
A termék kompatibilitása kiemelkedő - használható számos Schneider Electric megszakító családdal, köztük a ComPact NS630b...1600, ComPact NS1600b...3200, ComPact INS, ComPact INV, ComPact NSX, EasyPact CVS, PowerPact Multistandard és ComPact NSX DC típusokkal. Ez a széles kompatibilitási spektrum biztosítja, hogy egyetlen termékkel több alkalmazásban is megoldhatod a megszakító állapotjelzés kérdését. A segédérintkező többféle jelzést is képes közvetíteni: általános BE/KI állapot jelzés a nyitott/zárt helyzetről, kioldásjelző a relé kioldásjelzőhöz, valamint hibajelzés elektromos hiba esetén.
A 29450 kód alatt forgalmazott segédérintkező műszaki paraméterei kiemelkedők: 5 A hagyományos szabad légtérben mért termikus áram, valamint kimagasló szakítóképesség különböző feszültségszinteken. AC-12 kategóriában például 6 A áramerősség mellett 24 V-tól egészen 660/690 V-ig alkalmazható. AC-15 kategóriában a terhelhetőség a feszültséggel arányosan csökken: 24 V esetén 6 A, míg 660/690 V mellett 0,1 A. DC terheléseknél hasonlóan kiváló paraméterekkel rendelkezik, DC-12 kategóriában 24 V-nál 6 A, míg 250 V-nál 0,3 A szakítóképességgel. A minimális terhelhetőség 100 mA 24 V DC esetén.
A készülék szerelése rendkívül egyszerű a clip-on rögzítési módnak köszönhetően, ami gyors telepítést tesz lehetővé. A 0,5...1,5 mm² keresztmetszetű (AWG 20...AWG 16) rugós csatlakozó terminálok pedig biztosítják a megbízható elektromos csatlakozást. A termék külön alkatrészként vagy pótalkatrészként is beszerezhető a ComPact NS630b...1600 és ComPact NS1600b...3200 megszakítókhoz, így ideális választás mind új rendszerek kiépítéséhez, mind meglévő rendszerek karbantartásához, bővítéséhez. Összességében a Schneider Electric 29450 cikkszámú segédérintkező egy rendkívül megbízható, széles alkalmazási spektrummal rendelkező termék, mely tökéletes választás a professzionális villamossági szakemberek számára.
Schneider Electric ComPacT NSX (2021) - 29450 - Segédérintkező OF,SD,SDE 6 A - 240 V műszaki adatok
Fő tulajdonságok
Termék vagy alkatrész típusa: Segédérintkező
Eszköz rövid neve: OF, SD, SDE, SDV
Eszköz alkalmazása: Megszakító állapot figyelés
Kompatibilis termékcsaládok: ComPact ComPact NS630b...1600, ComPact ComPact NS1600b...3200, ComPact ComPacT INS, ComPact Compact INV, ComPact ComPact NSX, EasyPact EasyPact CVS, PowerPact PowerPact Multistandard, ComPact ComPact NSX DC
Jelzőérintkezők összetétele: 1 NO/NC
Kiegészítő információk
Hiba típusa: Általános elektromos hiba
Helyi jelzés: BE/KI jelzés nyitott/zárt állapotra, Kioldásjelző a relé kioldásjelzőhöz, Hibajelzés elektromos hibára
Segédérintkezők típusa: Standard
Felszerelési mód: Rápattintható
Konvencionális szabad levegőn mért termikus áram [Ith]: 5 A
Szakítókapacitás (A)
AC-12: 6 A 24 V AC 50/60 Hz esetén, 6 A 48 V AC 50/60 Hz esetén, 6 A 110 V AC 50/60 Hz esetén, 6 A 220/240 V AC 50/60 Hz esetén, 6 A 380/440 V AC 50/60 Hz esetén, 6 A 480 V AC 50/60 Hz esetén, 6 A 660/690 V AC 50/60 Hz esetén
AC-15: 6 A 24 V AC 50/60 Hz esetén, 6 A 48 V AC 50/60 Hz esetén, 5 A 110 V AC 50/60 Hz esetén, 4 A 220/240 V AC 50/60 Hz esetén, 2 A 380/440 V AC 50/60 Hz esetén, 1.5 A 480 V AC 50/60 Hz esetén, 0.1 A 660/690 V AC 50/60 Hz esetén
DC-12: 6 A 24 V DC 50/60 Hz esetén, 2.5 A 48 V DC 50/60 Hz esetén, 0.6 A 110 V DC 50/60 Hz esetén, 0.3 A 250 V DC 50/60 Hz esetén
DC-14: 1 A 24 V DC 50/60 Hz esetén, 0.2 A 48 V DC esetén, 0.05 A 110 V DC esetén, 0.03 A 250 V DC esetén
Minimális terhelés: 100 mA 24 V DC esetén
Csatlakozás
Segédcsatlakozó terminál: Rugós 0,5...1,5 mm² (AWG 20...AWG 16)
Tartozék/különálló alkatrész kategória: Pótalkatrész ComPact NS630b...1600 esetén, Pótalkatrész ComPact NS1600b...3200 esetén
