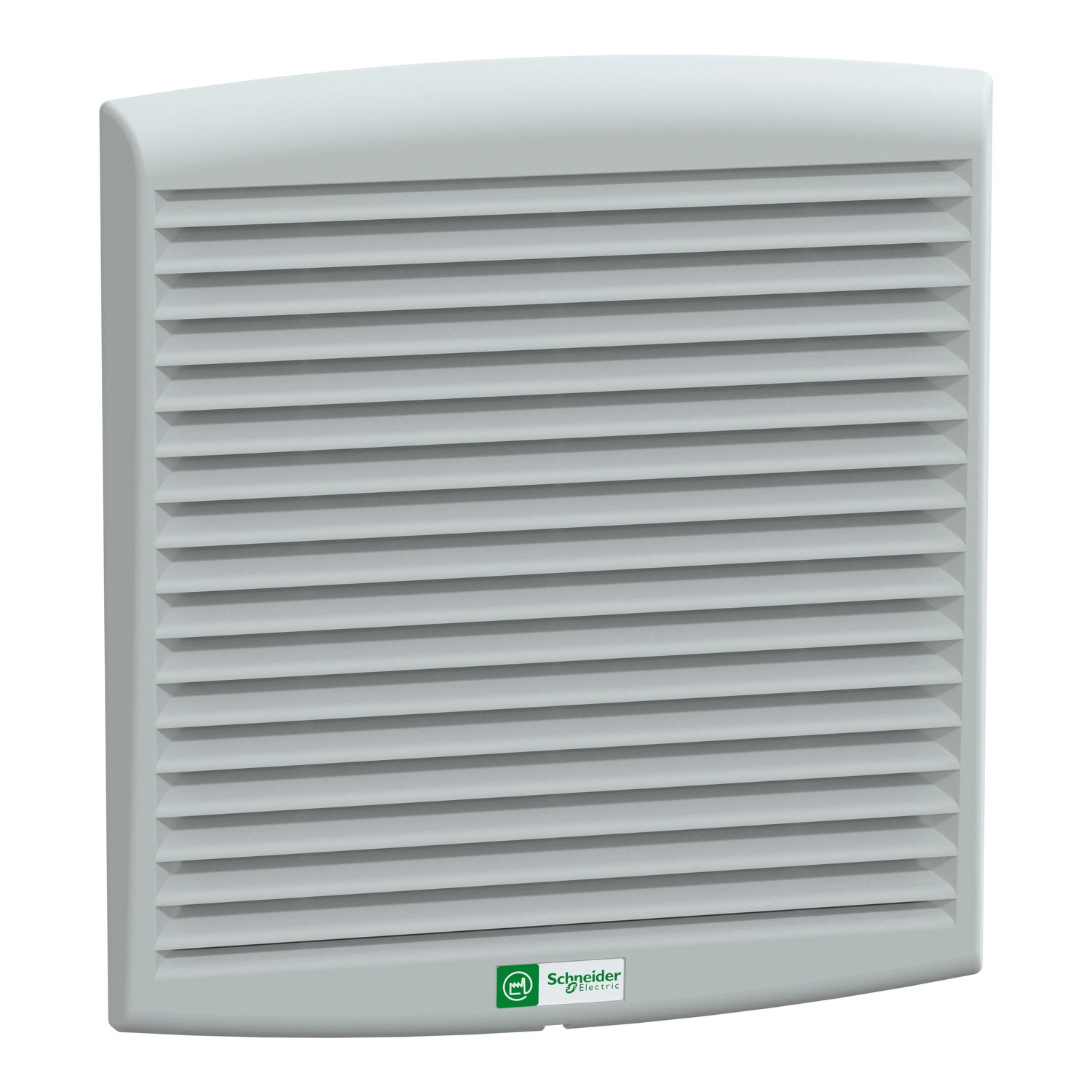

A Schneider Electric ClimaSys CV termékcsalád NSYCVF300M24DPF típusszámú ventilátora egy kiemelkedő minőségű kényszerített szellőztetési megoldás, amelyet kifejezetten ipari elektromos elosztószekrények, kapcsolóberendezések és automatizálási rendszerek hűtésére fejlesztettek ki. Ez a 24V DC tápfeszültségű ventilátor hatékonyan biztosítja a zárt rendszerek megfelelő légcseréjét, megakadályozva a túlmelegedést és a belső alkatrészek idő előtti meghibásodását.
A ClimaSys CV ventilátor impresszív 262 m³/h szabad légáramlási teljesítménnyel rendelkezik standard G2 szűrővel ellátva, ami ideálissá teszi közepes méretű kapcsolószekrények hűtésére. Az IP54 védelmi osztály biztosítja a por és fröccsenő víz elleni megfelelő védelmet, így a ventilátor megbízhatóan működik még kedvezőtlen környezeti feltételek között is. Az NSYCVF300M24DPF működéséhez 24V DC bemeneti feszültség szükséges, tápfeszültség-tartománya 12-30V, mindössze 13W teljesítményfelvétel és 0,53A névleges áramfelvétel mellett.
A termék kompakt kialakítással rendelkezik, külső méretei: 268 mm magasság, 248 mm szélesség és 103,4 mm mélység. A beépítéshez 223 x 223 mm méretű kivágás szükséges. A ventilátor zajszintje rendkívül alacsony, mindössze 53-57 dB, ami csendes működést biztosít. Golyóscsapágy rendszere hosszú élettartamot garantál, minimálisra csökkentve a karbantartási igényt. A maximális nyomás 158 Pa 0 m³/h légáramlás mellett. Az üzemi hőmérséklet-tartomány -10°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között van, ami széleskörű alkalmazhatóságot tesz lehetővé különböző környezeti feltételek mellett.
Az NSYCVF300M24DPF ventilátorhoz CSA tanúsítvány tartozik, ami bizonyítja, hogy a termék megfelel a szigorú biztonsági előírásoknak. A ventilátor egy axiális motorból, két védőrácsból (elöl és hátul), egy szűrőből az axiális motor előtt, egy kimeneti rácsból elöl, egy kivágó sablonból és egy tápkábelből áll. Az elülső rács szürke (RAL 7035) színű, injektált hőre lágyuló műanyagból (ASA PC) készül, ami tartósságot és esztétikus megjelenést biztosít. Fontos megjegyezni, hogy a megfelelő működéshez a külső hőmérsékletnek legalább 5°C-kal alacsonyabbnak kell lennie, mint a belső hőmérséklet, és a szűrőt rendszeresen tisztítani és cserélni kell. A légáramlási teljesítmény függ a működési ponttól, részletesebb információkért érdemes a ProClima szoftvert használni. Az optimális teljesítmény érdekében viszonylag tiszta környezetben ajánlott üzemeltetni.
Schneider Electric ClimaSys CV - NSYCVF300M24DPF -Ventilátor 300m3/h 24VDC IP54 műszaki adatok
Fő jellemzők
Termékcsalád: ClimaSys
Termék neve: ClimaSys CV
Termék vagy komponens típusa: Ventilátor
Szűrő típusa: Standard
Légáramlás: Szabad légáramlási teljesítmény standard szűrővel: 262 m³/h
Névleges tápfeszültség: 12...30 V
Bemeneti feszültség: 24 V DC
Tanúsítvány: CSA
Kiegészítő adatok
Felvett teljesítmény: 13 W
Névleges áram: 0,53 A
Zajszint: < 53...57 dB
Csapágy típusa: Golyós
Magasság: Külső: 268 mm
Szélesség: Külső: 248 mm
Mélység: Külső: 103,4 mm
Kivágási méretek: 223 x 223 mm
Anyag: Kimeneti rács: injektált hőre lágyuló műanyag (ASA PC)
Szín: Kimeneti rács: szürke (RAL 7035)
Környezeti üzemi hőmérséklet: -10...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Maximális nyomás: 158 Pa 0 m³/h légáramlásnál
Csatlakozók - terminálok: Kábel
IP védettségi fokozat: IP54
Eszköz összetétele
1 axiális motor
2 védőrács: az elülső és hátsó felületeken
1 szűrő: az axiális motor előtt
1 kimeneti rács: elöl
1 kivágó sablon
1 tápkábel
Használati feltételek
A túl gyakori szűrőcserét kerülni kell
A külső hőmérsékletnek legalább 5 °C-kal alacsonyabbnak kell lennie, mint a belső hőmérséklet
A légáramlási teljesítmény függ a működési ponttól, lásd ProClima szoftver
A szűrőt rendszeresen tisztítani és cserélni kell
A környezetnek viszonylag tisztának kell lennie
