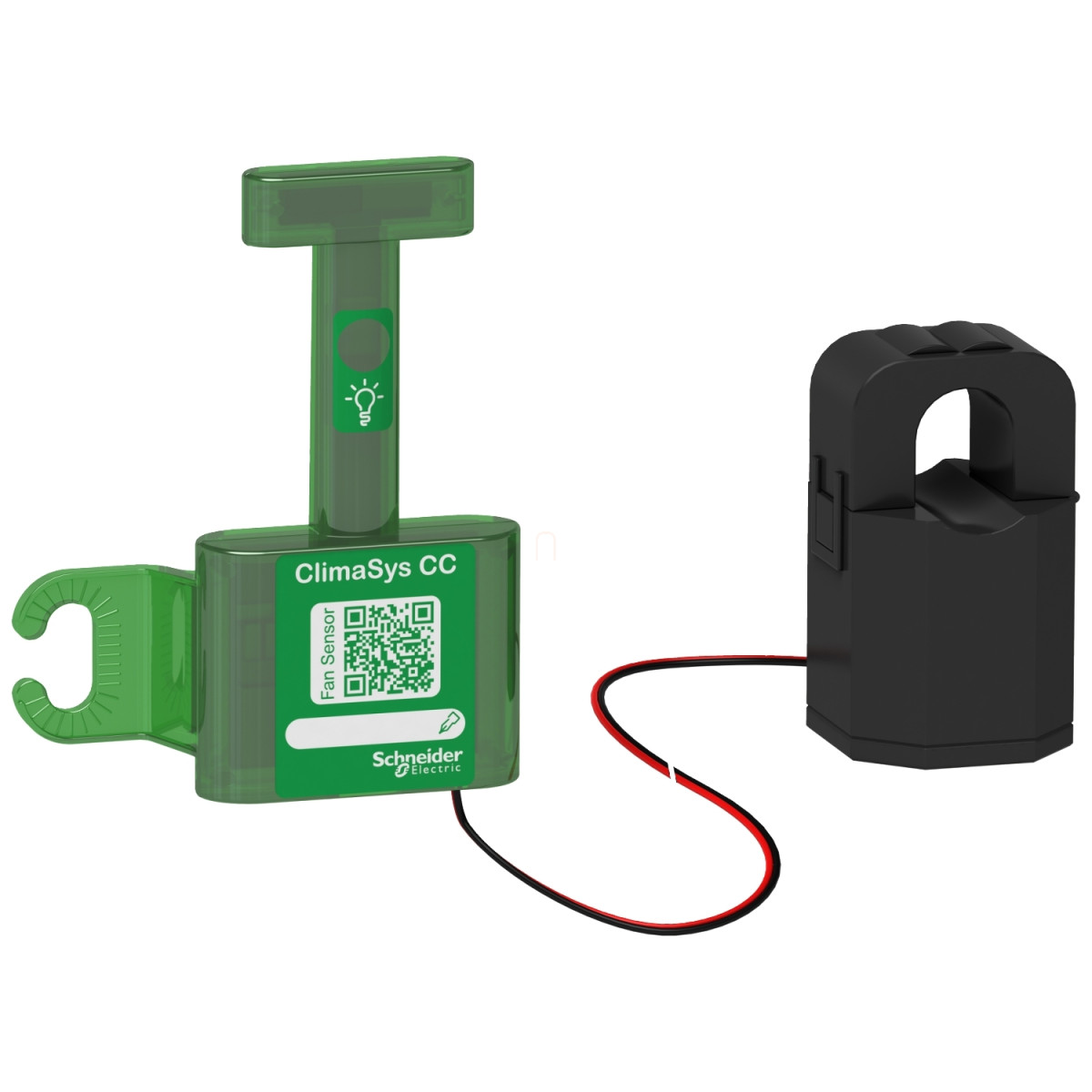

A Schneider Electric ClimaSys CC sorozat NSYCCARPM cikkszámú fordulatszám és hőmérséklet érzékelője egy professzionális monitoring megoldás, amely kifejezetten a ClimaSys ventilátorrendszerek felügyeletére lett kifejlesztve. Ez a sokoldalú, CSVS FanSensor innovatív technológiával rendelkezik, amely lehetővé teszi a ventilátorok valós idejű felügyeletét és a teljesítményük optimalizálását.
A ClimaSys CV - CSVS FanSensor rendkívül kompatibilis a Schneider Electric szellőztető rendszereivel, beleértve a ClimaSys DG 230/400 V AC 115 V ventilátorokat, a ClimaSys CV 230/400 V AC standard 115 V ventilátorokat, valamint a porszenzor integrálására alkalmas ClimaSys CV rácsot. Az érzékelő infravörös fényérzékelővel méri a ventilátor fordulatszámát, míg egy kis méretű toroidális érzékelő a ventilátor áramfelvételét követi nyomon. Így a készülék átfogó képet nyújt a ventilátorok működéséről, beleértve a fordulatszámot (80-5800 rpm tartományban), az áramfelvételt (40-1500 mA), valamint a szállított levegő hőmérsékletét.
A NSYCCARPM szenzor különleges tervezésének köszönhetően rendkívül egyszerű a telepítése. A készülék a ventilátor mögé helyezhető, és kapcsokkal rögzíthető, anélkül hogy a ventilátor hálózati vezetékeit le kellene csatlakoztatni a telepítéshez. A toroidális áramfigyelő rendszer pattintós kivitele gyors és egyszerű beszerelést tesz lehetővé. A Modbus kommunikációs interfésznek köszönhetően a szenzor zökkenőmentesen illeszkedik a meglévő épületfelügyeleti rendszerekhez, a mini csatlakozó pedig négy vezetékes Modbus kapcsolatot biztosít.
A ClimaSys CV - CSVS FanSensor átgondolt visszajelző rendszerrel is rendelkezik. Piros LED villogással jelzi a hibákat és a rossz pozíciót, míg a zöld LED villogása a megfelelő érzékelő elhelyezést mutatja. Az eszköz anyaga fröccsöntött hőre lágyuló műanyag (PC), átlátszó zöld (Pantone 355C) színben. Méretei kompaktak: 61,9 mm magasság, 48,6 mm szélesség és 15,2 mm mélység. Az érzékelő CE és EAC tanúsítványokkal, valamint az EMC 89/336 EEC direktívának megfelelő minősítéssel rendelkezik, amely garantálja a megbízható és zavarmentes működést minden környezetben.
ClimaSys CV - CSVS FanSensor műszaki adatok
Általános jellemzők
Termékcsalád: ClimaSys
Terméknév: ClimaSys CC
Terméktípus: RPM és hőmérséklet érzékelő
Cikkszám: NSYCCARPM
Kompatibilitás
ClimaSys DG 230/400 V AC ventilátor 115 V
ClimaSys CV 230/400 V AC standard ventilátor 115 V
ClimaSys CV rács porszenzor integráláshoz
Érzékelő technológia
RPM olvasás infravörös fényérzékelő által
Kis toroid áramfogyasztás méréshez
Mérési jellemzők
Ventilátor sebesség mérési tartomány: 80...5800 rpm
Ventilátor áramfogyasztás mérési tartomány: 40...1500 mA (toroid bilinccsel, nem szükséges a ventilátor lecsatlakoztatása a telepítéshez)
Ventilátor áramfogyasztás mérési tartomány: 40...1500 mA (pattintós rendszer)
RPM mérés: tetőlapátokon vagy oldalsó ventilátorokon áthaladó levegő
Hőmérséklet mérés: tetőlapátokon vagy oldalsó ventilátorokon áthaladó levegő
Telepítés
Felszerelési hely: Ventilátor mögött
Rögzítési mód: Kapcsokkal
Kommunikáció
Kommunikációs interfész: Modbus az érzékelő és vezérlő között
Csatlakozás - terminálok: Mini csatlakozó Modbus (4 vezeték)
Jelzések
Helyi jelzés:
Hiba jelzés: 1 piros LED villogással
Rossz pozíció: 1 piros LED villogással
Érzékelő pozíció: 1 zöld LED villogással
Fizikai jellemzők
Anyag: Fröccsöntött hőre lágyuló műanyag (PC)
Mennyiség készletenként: 1 darab
Magasság: 61.9 mm
Szélesség: 48.6 mm
Mélység: 15.2 mm
Szín: Átlátszó zöld (Pantone 355C)
Tanúsítványok
CE
EAC
EMC direktíva 89/336 EEC
