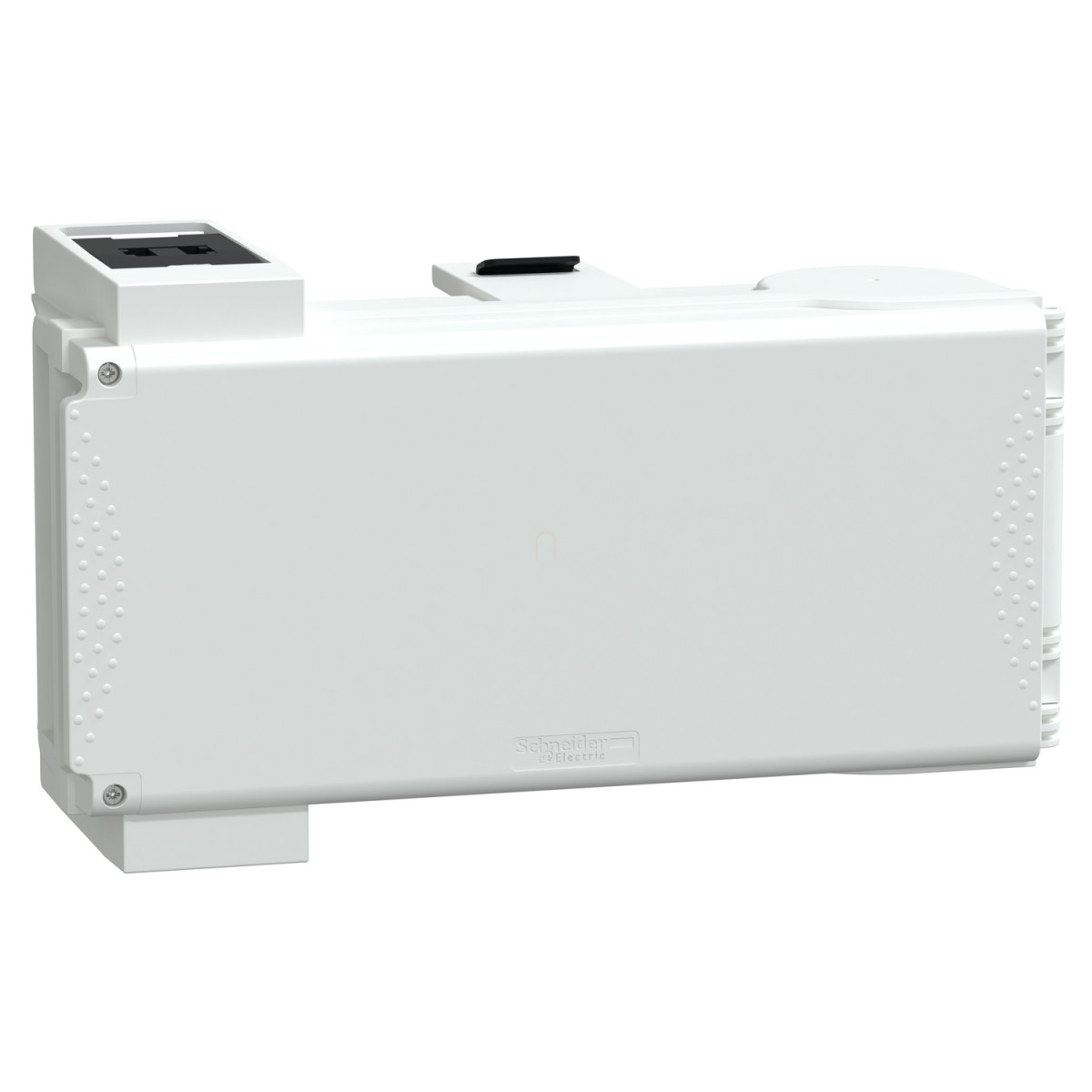

A Schneider Electric KSB50SF4 leágazódoboz a Canalis termékcsalád prémium minőségű eleme, amely közvetlenül csatlakoztatható a Canalis KS és KT típusú sínelosztó rendszerekhez. Ez a 50 A névleges áramerősségű leágazódoboz ideális választás közép-teljesítményű energiaelosztási feladatokra ipari és kereskedelmi környezetben, ahol megbízható és biztonságos elosztásra van szükség.
A KSB50SF4 modell egy sokoldalú plug-in csatlakozású leágazódoboz, amely 3L+N+PE polaritással rendelkezik, tehát három fázist, nullavezetőt és védőföldelést biztosít. A készülék biztosítótartóval van felszerelve, amely 14x51 mm-es méretű hengeres NF szabvány szerinti biztosítékokhoz használható (mind aM, mind gG típus esetén). Fontos megjegyezni, hogy a biztosítékokat külön kell megrendelni, ezek nem képezik a termék részét. A leágazódoboz könnyű csatlakoztathatóságot biztosít a sínelosztó rendszerhez a rögzített polaritású plug-in kialakítás révén.
A KSB50SF4 műszakilag kiemelkedő paraméterekkel rendelkezik: 230-690 V üzemi feszültségtartományban használható (a védőkészüléktől függően), 50/60 Hz hálózati frekvenciával kompatibilis, és 6.8 kV névleges lökőfeszültség-állóságot biztosít. A termék IP55 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint IK08 ütésállósági védelemmel az IEC 62262 szabvány alapján. Ez a kombinált védettség lehetővé teszi a készülék használatát olyan környezetben is, ahol por, nedvesség vagy mechanikai behatások előfordulhatnak. A leágazódoboz teste műanyagból készült, fehér (RAL 9001) színben.
A készülék sokféle földelési rendszerrel kompatibilis, beleértve a TT, TN-S és IT rendszereket. Az elektromos csatlakoztatás kábelszorító terminálokkal történik (ISO50 szabvány szerint), amelyek 25 mm² rugalmas vagy merev vezetékek fogadására alkalmasak. A leágazódoboz jobboldali ajtónyitással rendelkezik, és az egység leválasztása az ajtó kinyitásával történik. Méreteit tekintve 356 mm széles, 103 mm mély (nyitott ajtóval 432.5 mm), és 202 mm magas, ami kompakt kialakítást biztosít a hatékony helykihasználás érdekében.
A Schneider Electric KSB50SF4 leágazódoboz tervezése és gyártása az IEC 61439-1 és IEC 61439-6 szabványoknak megfelelően történik, ami garantálja a termék magas minőségét és megbízhatóságát. Ez a komponens kiválóan alkalmazható irodaépületek, kereskedelmi létesítmények, ipari üzemek és egyéb közepes teljesítményigényű helyszínek energiaelosztó rendszereiben, ahol kulcsfontosságú a biztonságos és hatékony energiaelosztás.
Schneider Electric Canalis KS (KSA, KSC) - KSB50SF4 - Leágazódoboz, 50 A, 14x51 biztosítókhoz műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Kompatibilitás: Canalis KT sínelosztó, Canalis KS sínelosztó
Terméktípus: Leágazódoboz
Sínelosztó kompatibilitás: Canalis KS sínelosztó plug-in, Canalis KT sínelosztó KS típusú plug-innel
Névleges áramerősség: 50 A 35 °C-on
Védelem
Védelmi típus: Biztosítóleválasztó 14 x 51 mm méretű aM hengeres biztosítékhoz - 50 A (NF szabvány szerint)
Védelmi típus: Biztosítóleválasztó 14 x 51 mm méretű gG hengeres biztosítékhoz - 50 A (NF szabvány szerint)
Mellékelt felszerelés: A biztosítékot külön kell megrendelni
Szerelés és kialakítás
Szerelési mód: Plug-in rögzített polaritással
Leágazódoboz polaritás: 3L+N+PE
Szín: Fehér (RAL 9001)
Elektromos jellemzők
Alkalmazás: Közepes teljesítményű elosztás
Névleges üzemi feszültség: 230...690 V a védőeszköztől függően
Névleges lökőfeszültség-állóság: 6.8 kV
Névleges szigetelési feszültség: 500 V a védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Elektromos csatlakozás: Kábelszorító terminál - ISO50 25 mm² rugalmas, Kábelszorító terminál - ISO50 25 mm² merev
Működés
Ajtó/fedél nyitási oldal: Jobb
Leágazódoboz leválasztási mód: Az ajtó kinyitásával
Szabványok és védettség
Szabványok: IEC 61439-1, IEC 61439-6
Földelési rendszer: TT, TN-S, IT
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
Fizikai jellemzők
Ház anyaga: Műanyag
Szélesség: 356 mm
Mélység: 103 mm
Mélység (nyitott ajtóval): 432.5 mm
Magasság: 202 mm
Nettó tömeg: 2.4 kg
