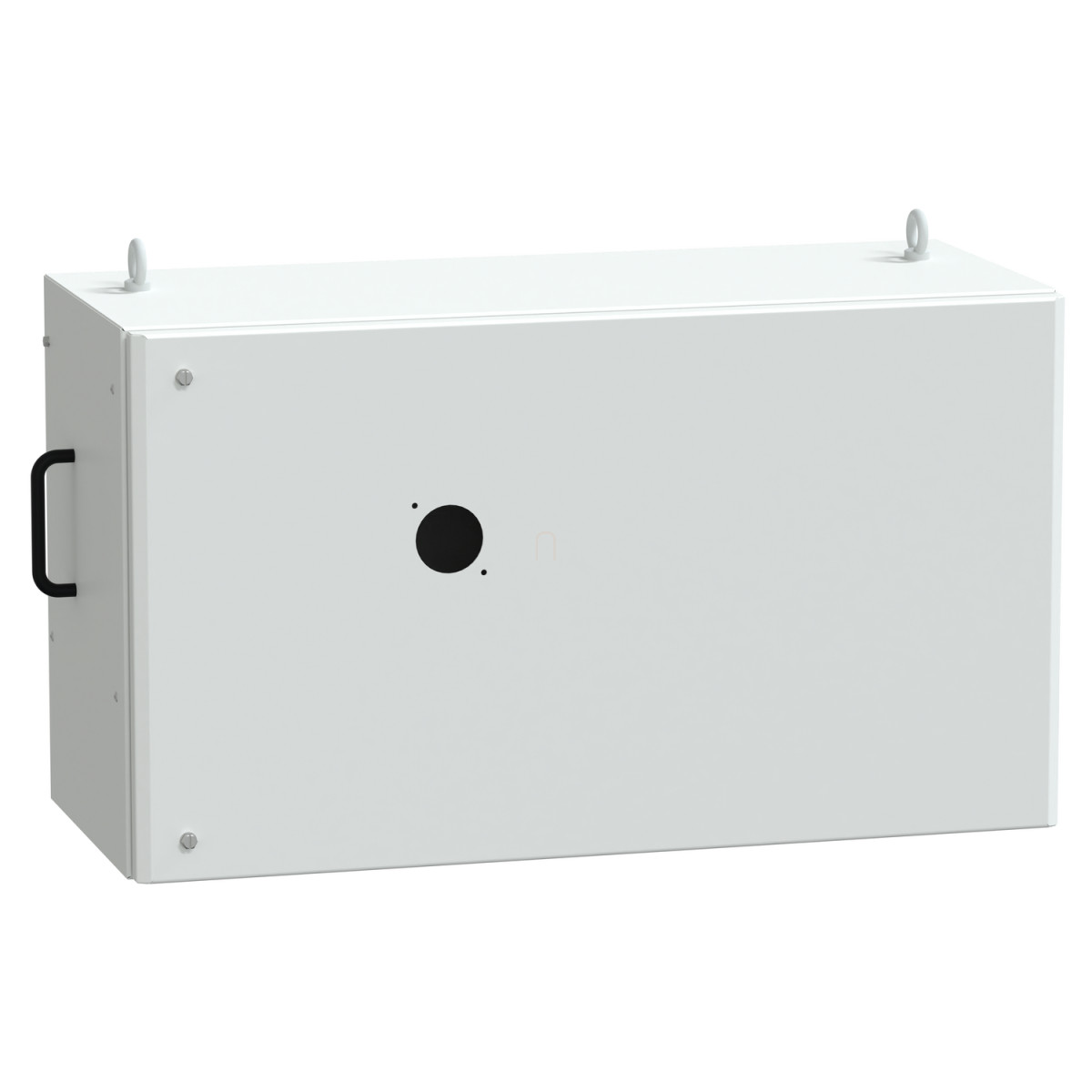

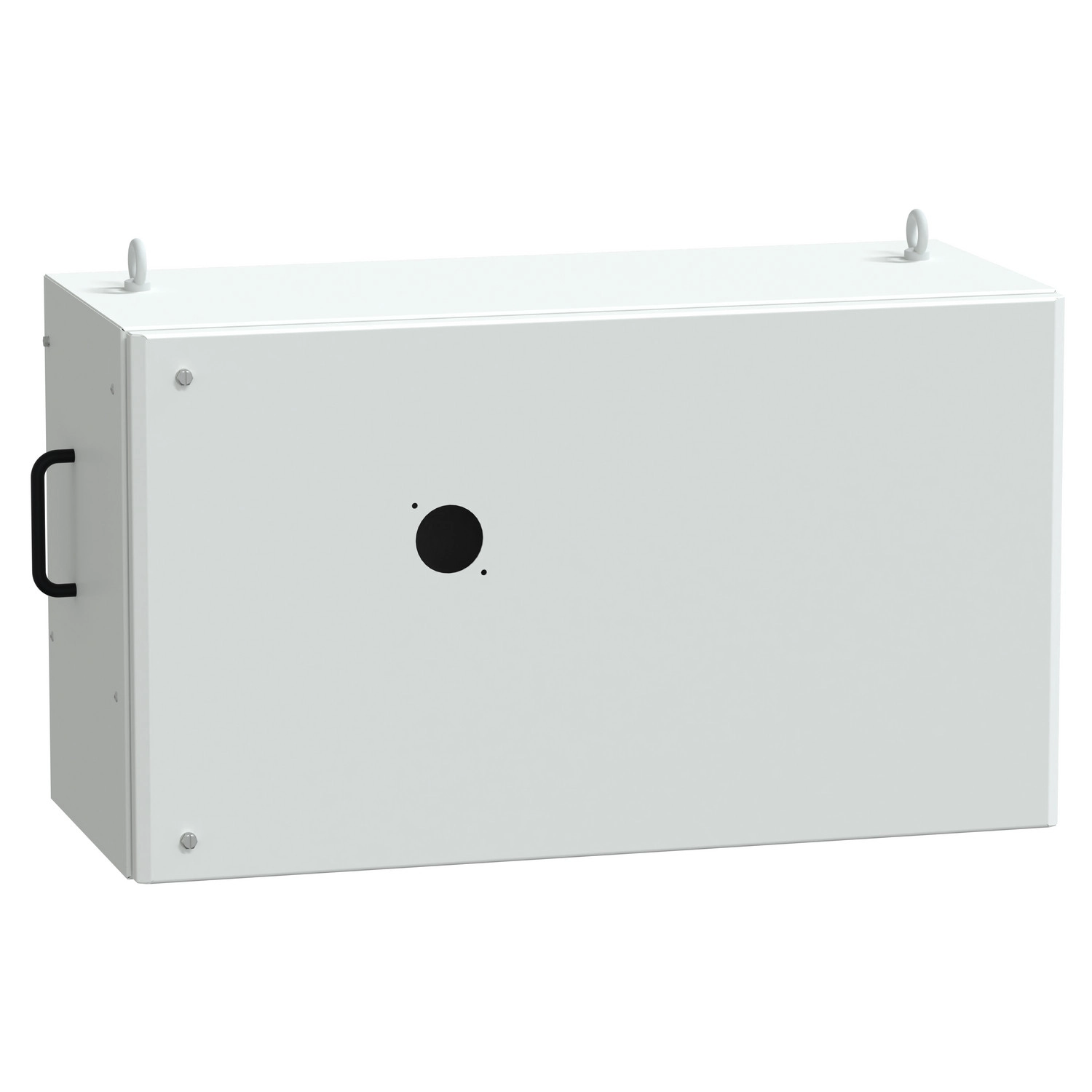

A Schneider Electric Canalis KS (KSA, KSC) sorozat KSB400DC4 típusú leágazódoboza kiváló megoldást kínál a nagyteljesítményű villamosenergia-elosztásra. Ez a professzionális leágazódoboz kifejezetten a Canalis KS és KT sínrendszerekhez lett kifejlesztve, biztosítva a tökéletes kompatibilitást és megbízható működést a Schneider Electric teljes rendszerén belül.
A KSB400DC4 leágazódoboz 400 A névleges üzemi áramerősséggel rendelkezik 35 °C környezeti hőmérsékletig, és kifejezetten a ComPacT NSX400 megszakítóhoz tervezték, amely külön rendelendő. A 3L+N+PE polaritással és rögzített polaritású lemezzel szerelt eszköz megfelel a legszigorúbb ipari követelményeknek is. Az IP55 védettségi szint biztosítja a por és a fröccsenő víz elleni védelmet, míg az IK08 mechanikai védettség ellenállóvá teszi a fizikai behatásokkal szemben. A fehér (RAL 9001) színű fém burkolatú eszköz tökéletesen illeszkedik a professzionális környezetekbe.
Műszaki szempontból a KSB400DC4 leágazódoboz rendkívül sokoldalú és megbízható. A 400/500 V névleges üzemi feszültség, 6,8 kV lökőfeszültség-állóság és 50/60 Hz hálózati frekvencia kompatibilitás biztosítja a széles körű alkalmazhatóságot. A jobb oldali ajtó/fedélnyitás és a forgófogantyús leválasztási mód praktikus használatot tesz lehetővé. Az elektromos csatlakozás crimp kábelsaruval történik, amely ISO50 szabvány szerinti 240 mm² rugalmas vagy merev vezetékekhez használható. A leágazódoboz két FL21 tömszelence lemez nyílással rendelkezik, így rugalmasan alakítható a kábelbevezetés.
A KSB400DC4 méretei (700 mm szélesség, 350 mm mélység, 400 mm magasság) és a nyitott ajtó melletti 976,5 mm-es mélység megfelelő tervezést tesz lehetővé az üzembe helyezés során. Az eszköz kompatibilis a TT, TN-S és IT földelési rendszerekkel, így gyakorlatilag bármilyen villamos hálózatban alkalmazható. A termék az IEC 61439-6 és IEC 61439-1 szabványok szerint készül, biztosítva a nemzetközi előírásoknak való megfelelést és a hosszú távú, megbízható működést.
Schneider Electric Canalis KS (KSA, KSC) - KSB400DC4 - Leágazódoboz, 400 A, NSX 400 rot. hajt. megszakítóhoz műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Kompatibilitás: Canalis KS síncsatorna, Canalis KT síncsatorna
Ajánlattípus: Classic
Termék típusa: Leágazódoboz
Névleges üzemi áram: 400 A 35 °C-on
Védelmi típus: Megszakító: Compact NSX400
Mellékelt felszerelés: megszakító külön rendelendő
Szerelési mód: Rögzített polaritású lemez
Leágazódoboz polaritása: 3L+N+PE
Szín: Fehér (RAL 9001)
Kiegészítő információk
Alkalmazás: Középteljesítményű elosztás
Névleges üzemi feszültség: 400 V védőeszköztől függően, 500 V védőeszköztől függően
Névleges lökőfeszültség-állóság: 6,8 kV
Névleges szigetelési feszültség: 400 V védőeszköztől függően, 500 V védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Vezérlés típusa: Kinyújtott forgó fogantyú
Elektromos csatlakozás: Crimp kábelsaru - ISO50 240 mm² rugalmas, Crimp kábelsaru - ISO50 240 mm² merev
Ajtó/fedél nyitási oldal: Jobb
Leágazódoboz leválasztási mód: Forgó működtető fogantyúval
Nyílások száma: 2 nyílás FL21 tömszelence lemezhez
Szabványok: IEC 61439-6, IEC 61439-1
Test anyaga: Fém
Méretek
Szélesség: 700 mm
Mélység: 350 mm
Mélység (nyitott ajtóval): 976,5 mm
Magasság: 400 mm
Környezeti paraméterek
Földelési rendszer: TT, TN-S, IT
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
