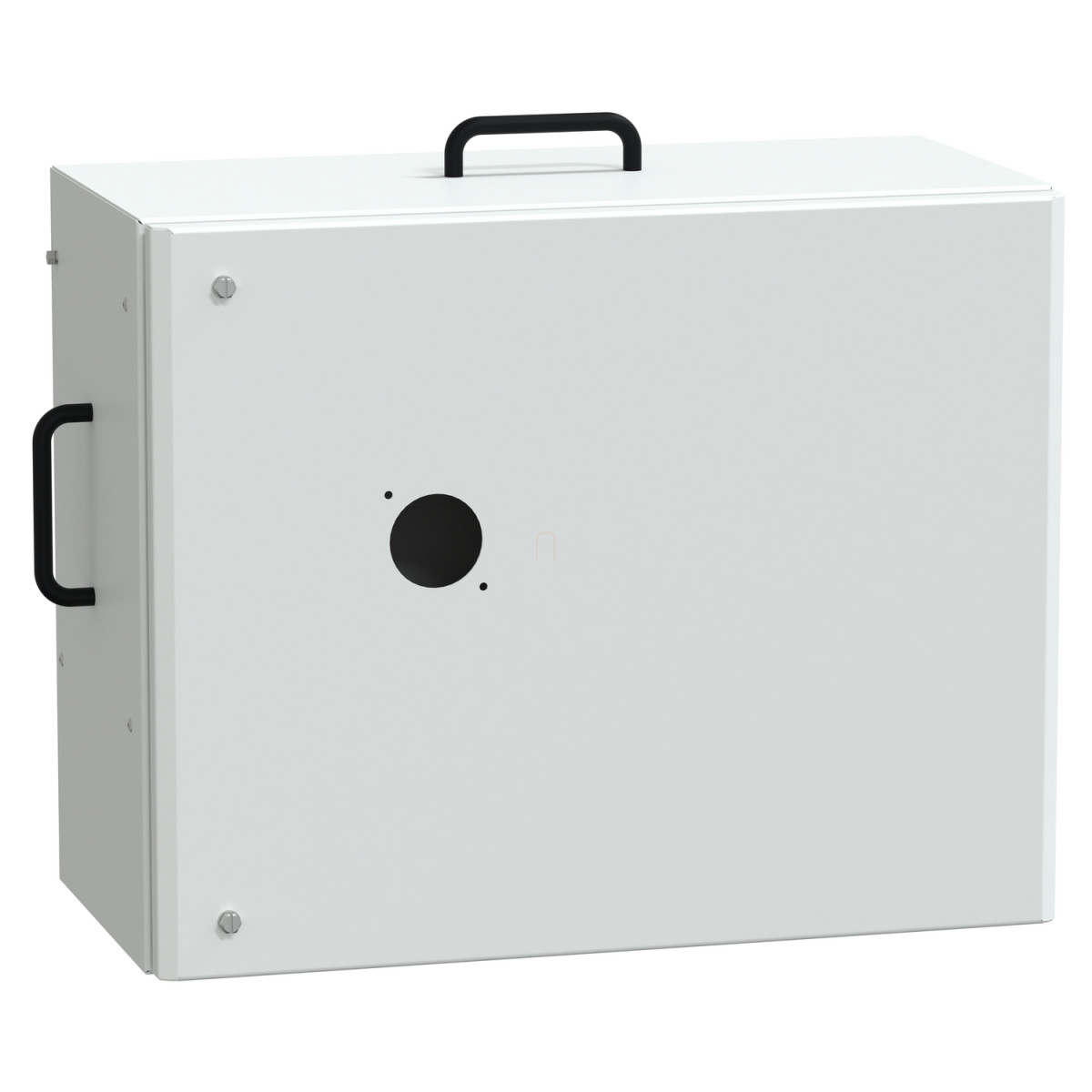

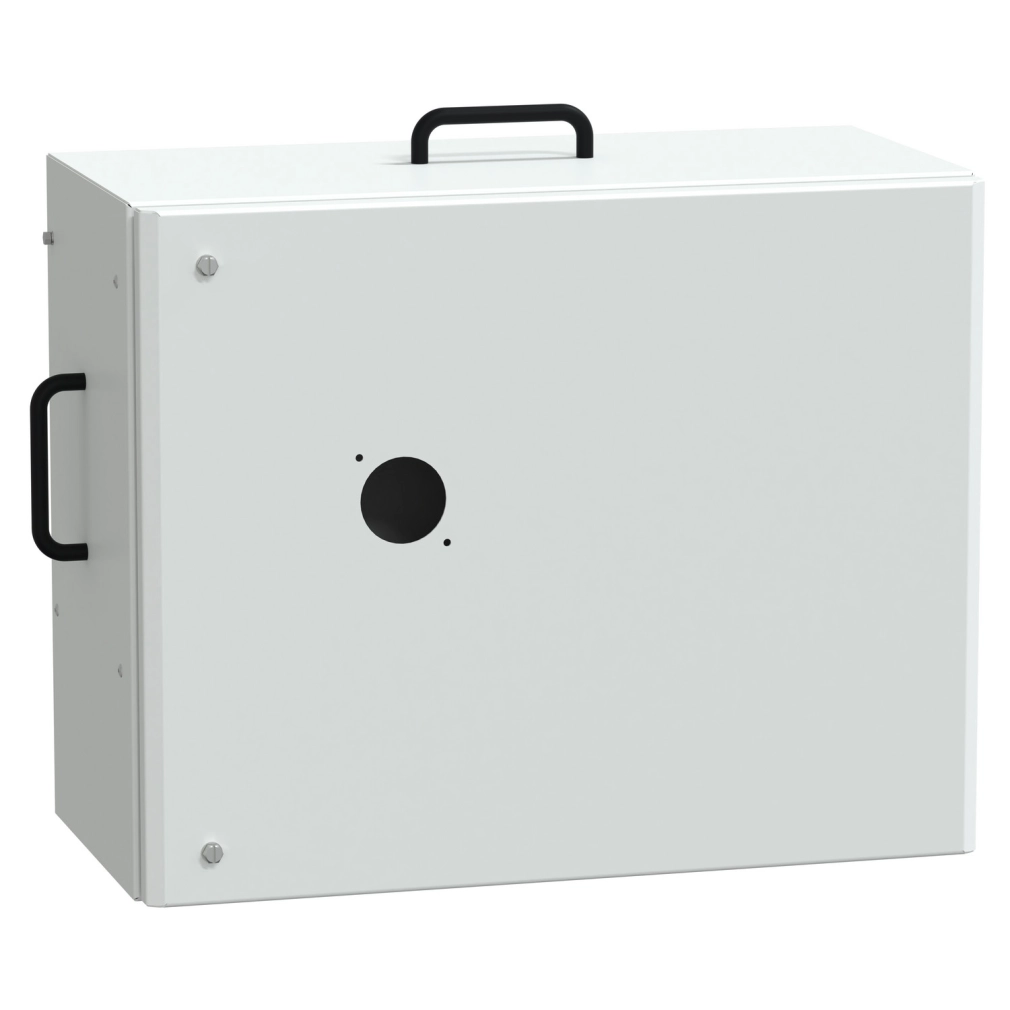

A Schneider Electric Canalis KS (KSA, KSC) termékcsalád KSB250DC5 leágazódoboza egy kivételes minőségű, ipari villamossági megoldás, mely kifejezetten a Canalis KS és KT sínes rendszerekhez lett kifejlesztve. Ez a 250A-es leágazódoboz tökéletes választás nagyteljesítményű elosztórendszerek kialakításához, különösen ipari környezetben, ahol a megbízhatóság és a biztonság kiemelt fontosságú.
A KSB250DC5 leágazódoboz számos kiemelkedő műszaki tulajdonsággal rendelkezik, melyek közül elsőként említendő a 250A névleges üzemi áram 35°C környezeti hőmérsékleten. A termék ComPacT NSX250 megszakítóval való kompatibilitása biztosítja a megfelelő védelmet, miközben a kiterjesztett forgófogantyús kialakítás könnyű kezelhetőséget tesz lehetővé. A 3L+PEN polaritás és az IP55-ös védettség (IEC 60529 szerint) alkalmassá teszi kültéri vagy poros, nedves ipari környezetben való használatra is.
A leágazódoboz 400V vagy 500V névleges üzemi feszültséggel működhet, a választott védelmi eszköztől függően, míg 6,8 kV névleges lökőfeszültség-állósággal rendelkezik. A készülék megfelel az IEC 61439-6 és IEC 61439-1 szabványoknak, így biztosítva a maximális üzembiztonságot. A fém házas kivitel és az IK08 ütésállósági védettség (IEC 62262 szerint) tovább növeli a termék robusztusságát, alkalmassá téve még a legmostohább ipari környezetben való alkalmazásra is.
A Schneider Electric KSB250DC5 leágazódoboz elektromos csatlakozását krimpelhető csatlakozókkal oldották meg, amelyek alkalmasak mind rugalmas, mind merev, ISO40 150 mm² keresztmetszetű kábelekhez. A készülék jobbra nyíló ajtóval rendelkezik, és a leágazási egység leválasztása az ajtó nyitásával történik. A termék egyetlen nyílással rendelkezik FL21 kábelbevezetéshez, ami tovább növeli a rugalmas felhasználás lehetőségeit.
Méreteit tekintve a leágazódoboz 500 mm széles, 300 mm mély (nyitott ajtóval 726,5 mm), és 400 mm magas, ami ideálissá teszi a legtöbb ipari alkalmazáshoz. A TN-C földelési rendszerrel való kompatibilitás szintén a termék sokoldalúságát mutatja, míg a fehér (RAL 9001) színű kivitel biztosítja a professzionális megjelenést. A Schneider Electric KSB250DC5 leágazódoboz a Canalis sínes rendszerek részeként kiváló választás mindazon szakemberek számára, akik megbízható, biztonságos és rugalmas megoldást keresnek közepes teljesítményű elosztórendszerek kiépítéséhez.
Schneider Electric Canalis KS (KSA, KSC) - KSB250DC5 - Leágazódoboz, 250 A, NSX 250 rot. hajt. megszakítóhoz műszaki adatok
Alapadatok
Termékcsalád: Canalis
Kompatibilitás: Canalis KS sínes rendszer, Canalis KT sínes rendszer
Típus: Classic
Termék vagy komponens típusa: Leágazódoboz
Névleges üzemi áram: 250 A 35 °C-on
Védelem típusa: Megszakító: Compact NSX250
Szállított felszerelés: megszakítót külön kell rendelni
Felszerelési mód: Rögzített polaritású lemez
Leágazási egység polaritása: 3L+PEN
Szín: Fehér (RAL 9001)
Kiegészítő adatok
Eszköz alkalmazása: Közepes teljesítményű elosztás
Névleges üzemi feszültség: 400 V a védőeszköztől függően, 500 V a védőeszköztől függően
Névleges lökőfeszültség-állóság: 6,8 kV
Névleges szigetelési feszültség: 400 V a védőeszköztől függően, 500 V a védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Vezérlés típusa: Kiterjesztett forgófogantyú
Elektromos csatlakozás: Krimpelhető csatlakozó - ISO40 150 mm² rugalmas, Krimpelhető csatlakozó - ISO40 150 mm² merev
Ajtó/fedél nyitási oldala: Jobb
Leágazási egység leválasztási módja: Az ajtó kinyitásával
Nyílások száma: 1 nyílás FL21 kábelbevezetéshez
Szabványok: IEC 61439-6, IEC 61439-1
Ház anyaga: Fém
Szélesség: 500 mm
Mélység: 300 mm
Mélység (nyitott ajtóval): 726,5 mm
Magasság: 400 mm
Nettó súly: 12,5 kg
Környezeti jellemzők
Földelési rendszer: TN-C
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
