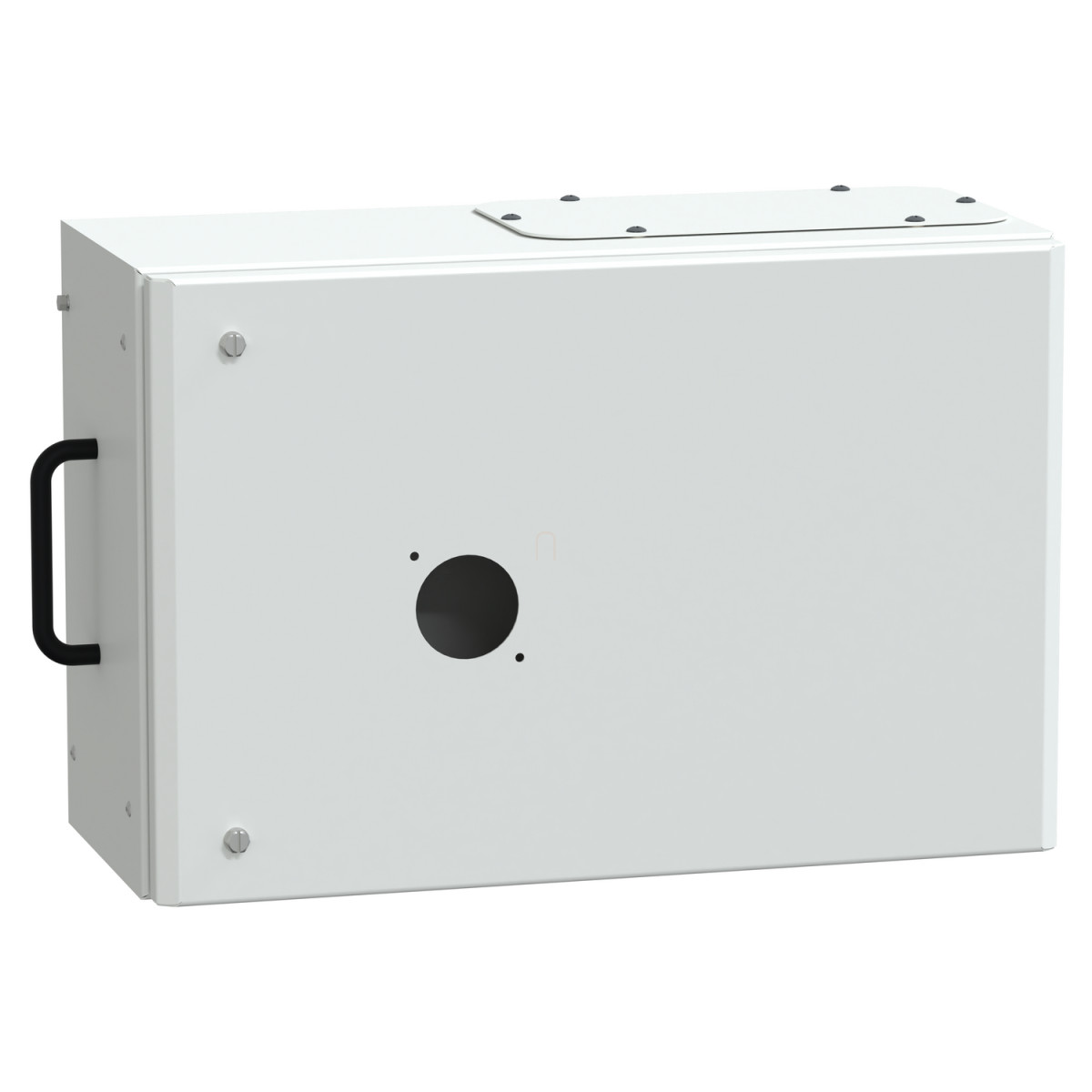

A Schneider Electric KSB160DC5 leágazódoboz egy professzionális, nagy megbízhatóságú komponens, amely a Canalis KS és KT síntartó rendszerekhez készült. Ez a 160A névleges áramerősségű termék ideális közepes teljesítményű energiaelosztási rendszerekhez, ahol a biztonságos és hatékony áramellátás kritikus fontosságú.
A KSB160DC5 modell speciálisan a ComPacT NSX100 és NSX160 típusú megszakítókhoz lett tervezve, amelyeket külön kell megrendelni. A leágazódoboz 3L+PEN polaritással rendelkezik, ami a hármas fázis és a kombinált védő-nulla vezetőt jelenti. Az IP55-ös védettségi szint biztosítja a por és víz elleni megbízható védelmet, így a termék nedves vagy poros környezetben is biztonságosan üzemeltethető. A ház anyaga fém, fehér (RAL 9001) színű kivitelben, amely esztétikus megjelenést biztosít ipari környezetben is.
A leágazódoboz fix polaritású lemezzel szerelhető, és kiemelkedő műszaki paraméterekkel rendelkezik. Az üzemi feszültség 400-500V között lehet a választott védelmi eszköztől függően, a névleges szigetelési feszültség szintén 400-500V. A lökőfeszültség-állóság 6,8 kV, ami magas szintű védelmet nyújt túlfeszültség esetén. A szabványos 50/60 Hz-es hálózati frekvencián működik, így világszerte használható. Az IEC 61439-6 és IEC 61439-1 szabványoknak megfelelő kialakítás garantálja a nemzetközi elvárásoknak való megfelelést.
A KSB160DC5 leágazódoboz különleges tulajdonsága a hosszabbított forgóhajtás, amely kényelmes kezelhetőséget biztosít. A kezelhetőséget tovább fokozza, hogy az ajtó/burkolat nyitási iránya jobbos, és a leágazódoboz leválasztása az ajtó kinyitásával történik. Az elektromos csatlakoztatáshoz préselt kábelsarut kell használni, amely ISO32 méretű, 70 mm² keresztmetszetű rugalmas vagy merev kábellel. A dobozon egy nyílás található FL21 tömszelence-lemezhez.
A termék fizikai méretei: 450 mm széles, 246 mm mély, nyitott ajtóval 625,5 mm mély, és 310 mm magas. A földelési rendszer TN-C típusú, az IP védettség IP55 az IEC 60529 szerint, az ütésállóság pedig IK08 az IEC 62262 szerint. Ezek a jellemzők együttesen biztosítják a KSB160DC5 megbízható működését még kihívást jelentő ipari környezetben is.
A Schneider Electric KSB160DC5 leágazódoboz ideális választás ipari létesítmények, adatközpontok, kereskedelmi épületek és minden olyan alkalmazás számára, ahol megbízható, biztonságos és hatékony közepes teljesítményű energiaelosztásra van szükség. A termék a Canalis KS és KT síntartó rendszerekkel való kompatibilitása miatt könnyen integrálható a meglévő infrastruktúrákba, ami tovább növeli a beruházás értékét.
Schneider Electric Canalis KS (KSA, KSC) - KSB160DC5 - Leágazódoboz, 160 A, NSX 100 és 160 rot. hajt. megszakítóhoz műszaki adatok
Főbb tulajdonságok
Termékcsalád: Canalis
Kompatibilitás: Canalis KS síntartó rendszer, Canalis KT síntartó rendszer
Kínálat típusa: Classic
Termék típusa: Leágazódoboz
Névleges üzemi áramerősség: 160 A 35 °C-nál
Védelem típusa: Megszakító: Compact NSX100, Megszakító: Compact NSX160
Mellékelt felszerelés: a megszakítót külön kell megrendelni
Szerelési mód: Lemez fix polaritással
Leágazódoboz polaritása: 3L+PEN
Szín: Fehér (RAL 9001)
Kiegészítő információk
Alkalmazás: Közepes teljesítményű elosztás
Névleges üzemi feszültség: 400 V a védelmi eszköztől függően, 500 V a védelmi eszköztől függően
Névleges lökőfeszültség-állóság: 6,8 kV
Névleges szigetelési feszültség: 400 V a védelmi eszköztől függően, 500 V a védelmi eszköztől függően
Hálózati frekvencia: 50/60 Hz
Vezérlés típusa: Hosszabbított forgóhajtás
Elektromos csatlakozás: Préselt kábelsaru - ISO32 70 mm² rugalmas, Préselt kábelsaru - ISO32 70 mm² merev
Ajtó/burkolat nyitási irány: Jobb
Leágazódoboz leválasztási mód: Az ajtó kinyitásával
Nyílások száma: 1 nyílás FL21 tömszelence-lemezhez
Szabványok: IEC 61439-6, IEC 61439-1
Ház anyaga: Fém
Fizikai jellemzők
Szélesség: 450 mm
Mélység: 246 mm
Mélység (nyitott ajtóval): 625,5 mm
Magasság: 310 mm
Nettó súly: 9 kg
Környezet
Földelési rendszer: TN-C
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
