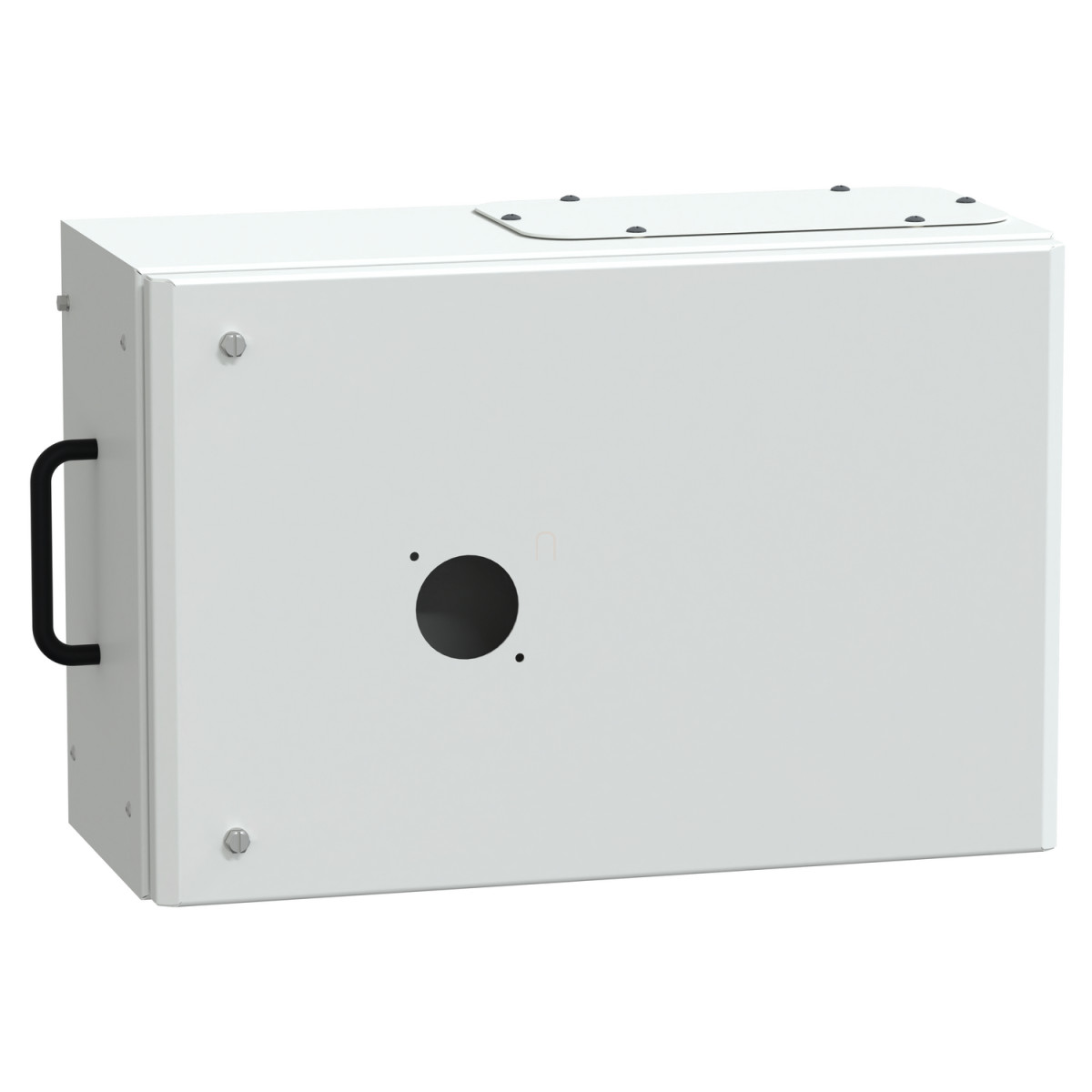

A Schneider Electric Canalis KS (KSA, KSC) - KSB160DC4 egy nagy teljesítményű leágazódoboz, amely kifejezetten a Canalis KS és KT sínes rendszerekhez lett kifejlesztve. Ez a 160 amperes leágazódoboz ideális választás a ComPacT NSX100 vagy NSX160 megszakítókkal történő használatra, kiterjesztett forgóhajtással. A KSB160DC4 modell 3L+N+PE polaritással rendelkezik, és IP55 védettségi szintjének köszönhetően kiválóan alkalmazható olyan környezetekben, ahol magas szintű por és nedvesség elleni védelem szükséges.
A termék elsődleges felhasználási területe a közepes teljesítményű energia elosztás, amely a 35°C-on mért 160A névleges üzemi áramának köszönhetően sokféle ipari és kereskedelmi alkalmazáshoz megfelelő. A leágazódoboz kiváló minőségű fém házban helyezkedik el, fehér (RAL 9001) kivitelben, amely nem csak strapabíró, hanem esztétikus is. A készülékház megfelelő védelmi szintjét az IP55 (IEC 60529 szerint) és IK08 (IEC 62262 szerint) besorolás garantálja, ami kiváló mechanikai és környezeti ellenállóképességet biztosít.
A KSB160DC4 technikai paraméterei lenyűgözőek: 400V vagy 500V névleges üzemi feszültséggel működik (a védőeszköztől függően), 6.8kV névleges lökőfeszültség-állósággal és 50/60Hz hálózati frekvenciával. A készülék rugalmas elektromos csatlakoztatást tesz lehetővé krimpelhető kábelsarukkal, amelyek alkalmasak mind hajlékony, mind merev 70 mm² keresztmetszetű vezetékekhez (ISO32 szabvány szerint). A leágazódoboz lecsatlakoztatása forgó működtető fogantyúval történik, és egyetlen nyílással rendelkezik az FL21 tömszelence lemez számára. A termék megfelel az IEC 61439-6 és IEC 61439-1 szabványoknak, ami biztosítja a magas minőséget és a megbízhatóságot.
A Schneider Electric KSB160DC4 leágazódoboz méretei: 450 mm szélesség, 246 mm mélység (625,5 mm nyitott ajtóval) és 310 mm magasság. Ez a kialakítás lehetővé teszi a könnyű telepítést és karbantartást különböző ipari környezetekben. A termék rögzítési módja fix polaritású lemezzel történik, és a doboz ajtaja/fedele jobb oldalon nyílik. A KSB160DC4 leágazódoboz kompatibilis különböző földelési rendszerekkel, beleértve a TT, TN-S és IT rendszereket is, így széleskörű alkalmazhatóságot biztosít. A Schneider Electric Canalis KSB160DC4 leágazódoboz tökéletes választás azoknak a szakembereknek, akik megbízható, magas teljesítményű és szabványoknak megfelelő megoldást keresnek közepes teljesítményű energiaelosztási rendszerekhez.
Schneider Electric Canalis KS (KSA, KSC) - KSB160DC4 - Leágazódoboz, 160 A, NSX 100 és 160 rot. hajt. megszakítóhoz műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Kompatibilitás: Canalis KS és KT sínes rendszerek
Típus: Klasszikus
Termék típusa: Leágazódoboz
Névleges üzemi áram: 160 A 35 °C-on
Védelmi típus: Megszakító: Compact NSX100 és Compact NSX160
Szállított felszerelés: megszakító külön rendelendő
Szerelési mód: Rögzített polaritású lemezzel
Leágazódoboz polaritása: 3L+N+PE
Szín: Fehér (RAL 9001)
Kiegészítő információk
Alkalmazási terület: Közepes teljesítményű energiaelosztás
Névleges üzemi feszültség: 400 V védőeszköztől függően, 500 V védőeszköztől függően
Névleges lökőfeszültség-állóság: 6.8 kV
Névleges szigetelési feszültség: 400 V védőeszköztől függően, 500 V védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Vezérlés típusa: Kiterjesztett forgóhajtás
Elektromos csatlakozás: Krimpelhető kábelsaru - ISO32 70 mm² hajlékony, Krimpelhető kábelsaru - ISO32 70 mm² merev
Ajtó/fedél nyitási oldal: Jobb
Leágazódoboz lecsatlakoztatási mód: Forgó működtető fogantyúval
Nyílások száma: 1 nyílás FL21 tömszelence lemez számára
Szabványok: IEC 61439-6, IEC 61439-1
Ház anyaga: Fém
Méretek
Szélesség: 450 mm
Mélység: 246 mm
Mélység (nyitott ajtóval): 625.5 mm
Magasság: 310 mm
Környezeti feltételek
Földelési rendszer: TT, TN-S, IT
IP védelmi fokozat: IP55 az IEC 60529 szerint
IK védelmi fokozat: IK08 az IEC 62262 szerint
