A Schneider Electric Canalis KS termékcsaládba tartozó KSB160DB412 leágazó elem egy professzionális megoldás közepes teljesítményű elosztórendszerek számára. Ez a kompakt, mégis nagy teljesítményű 160A-es leágazó egység kifejezetten a Canalis KS 100A-1000A síntartó rendszerekhez lett tervezve, és ComPacT NSX100/160 megszakítókkal kompatibilis.

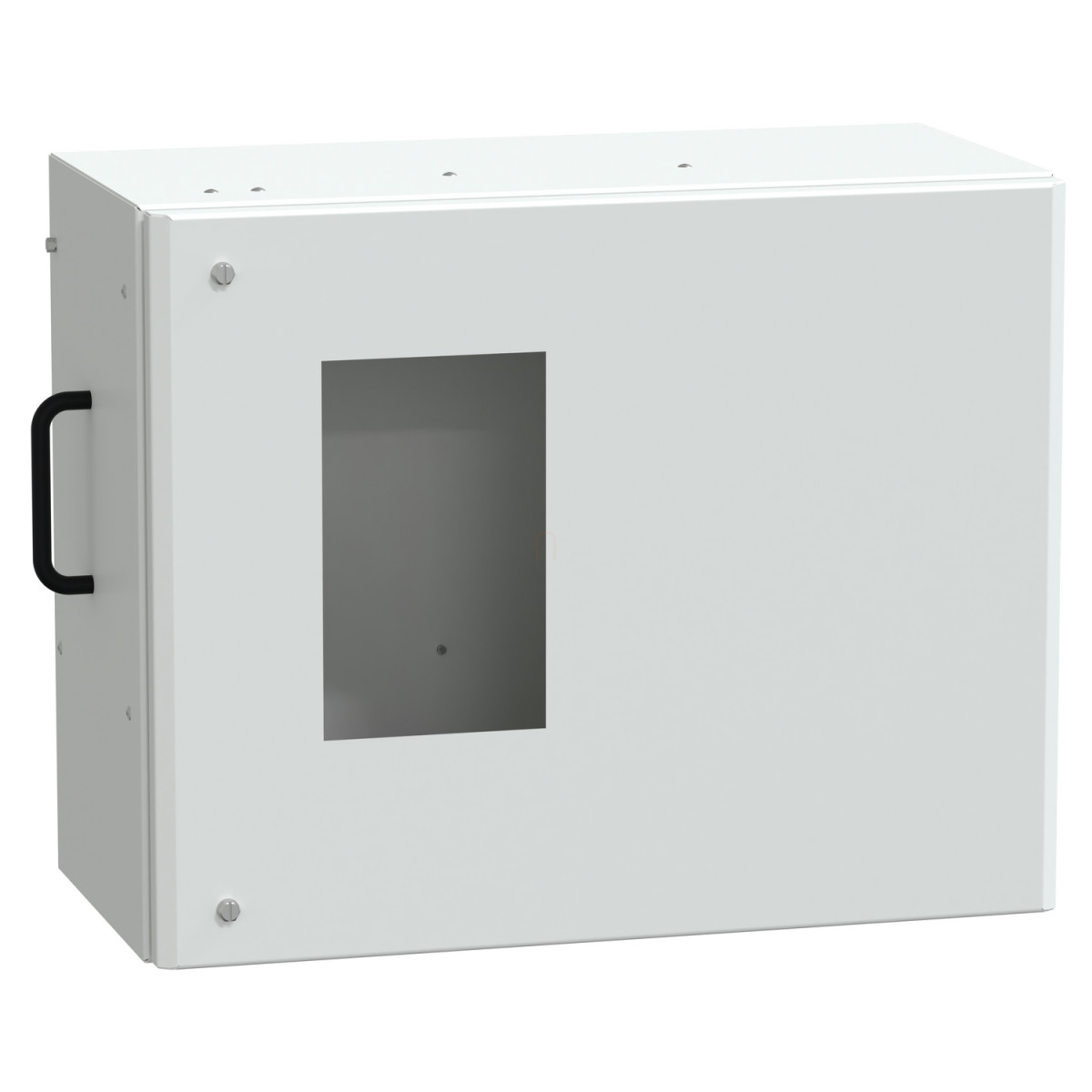

A KSB160DB412 modell 3L+N+PE polaritással rendelkezik, ami biztosítja a háromfázisú rendszerek megfelelő csatlakoztatását. Az IP55 védettségi szint kiemelkedő védelmet nyújt por és víz ellen, így a termék megbízhatóan működik akár kihívást jelentő környezetben is. Az elektromos fogantyúval ellátott egység fehér (RAL9001) színű fém házban található, amely nemcsak esztétikus megjelenést biztosít, hanem az IK08 fokozatú ütésállóság révén mechanikai védelmet is nyújt a külső behatásokkal szemben.
Műszaki szempontból a KSB160DB412 leágazó egység számos fejlett tulajdonsággal rendelkezik. A névleges üzemi áram 160A 35°C környezeti hőmérsékleten. A névleges üzemi feszültség 400V vagy 500V a védőeszköztől függően. A névleges szigetelési feszültség szintén 400V vagy 500V, míg a névleges lökőfeszültség-állóság 6,8 kV. A termék 50/60 Hz-es hálózati frekvencián működik, és motoros működtető mechanizmussal van felszerelve. Az elektromos csatlakozás crimp csatlakozóval történik - ISO32 70 mm² flexibilis vagy merev kábelekhez. A termék TT, TN-S és IT földelési rendszerekkel egyaránt kompatibilis, így különböző telepítési környezetekben is alkalmazható.
A KSB160DB412 leágazó egység kialakítása átgondolt és felhasználóbarát. A leágazó egység rögzített polaritású lemezzel szerelhető. Az ajtó/fedél nyitási oldala jobbra van, és a leágazó egység leválasztása az ajtó kinyitásával történik. A termék méretei: 500 mm szélesség, 303 mm mélység, nyitott ajtóval 727,5 mm mélység. Fontos megjegyezni, hogy a termékhez külön kell megrendelni a megfelelő megszakítót. A KSB160DB412 megfelel az IEC 61439-6 és IEC 61439-1 szabványoknak, ami garantálja a magas minőséget és a biztonságos működést.
Schneider Electric Canalis KS (KSA, KSC) - KSB160DB412 - Leágazó elem 160A NSX műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Kompatibilitás: Canalis KS síntartó rendszer
Ajánlat típusa: Advanced
Termék vagy komponens típusa: Leágazó egység
Névleges üzemi áram: 160 A 35 °C-on
Védelmi típus: Megszakító: Compact NSX100, Compact NSX160
Mellékelt felszerelés: Megszakítót külön kell megrendelni
Szerelési mód: Rögzített polaritású lemez
Leágazó egység polaritása: 3L+N+PE
Szín: Fehér (RAL 9001)
Kiegészítő adatok
Eszköz alkalmazás: Közepes teljesítményű elosztás
Névleges üzemi feszültség: 400 V / 500 V védőeszköztől függően
Névleges lökőfeszültség-állóság: 6,8 kV
Névleges szigetelési feszültség: 400 V / 500 V védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Vezérlési típus: Motoros működtető mechanizmus
Elektromos csatlakozás: Crimp csatlakozó - ISO32 70 mm² rugalmas vagy merev kábelek
Ajtó/fedél nyitási oldal: Jobb
Leágazó egység leválasztási mód: Az ajtó kinyitásával
Szabványok és védettség
Szabványok: IEC 61439-6, IEC 61439-1
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Földelési rendszer: TT, TN-S, IT
Fizikai jellemzők
Test anyaga: Fém
Szélesség: 500 mm
Mélység: 303 mm
Mélység (nyitott ajtóval): 727,5 mm
Nettó súly: 11 kg
