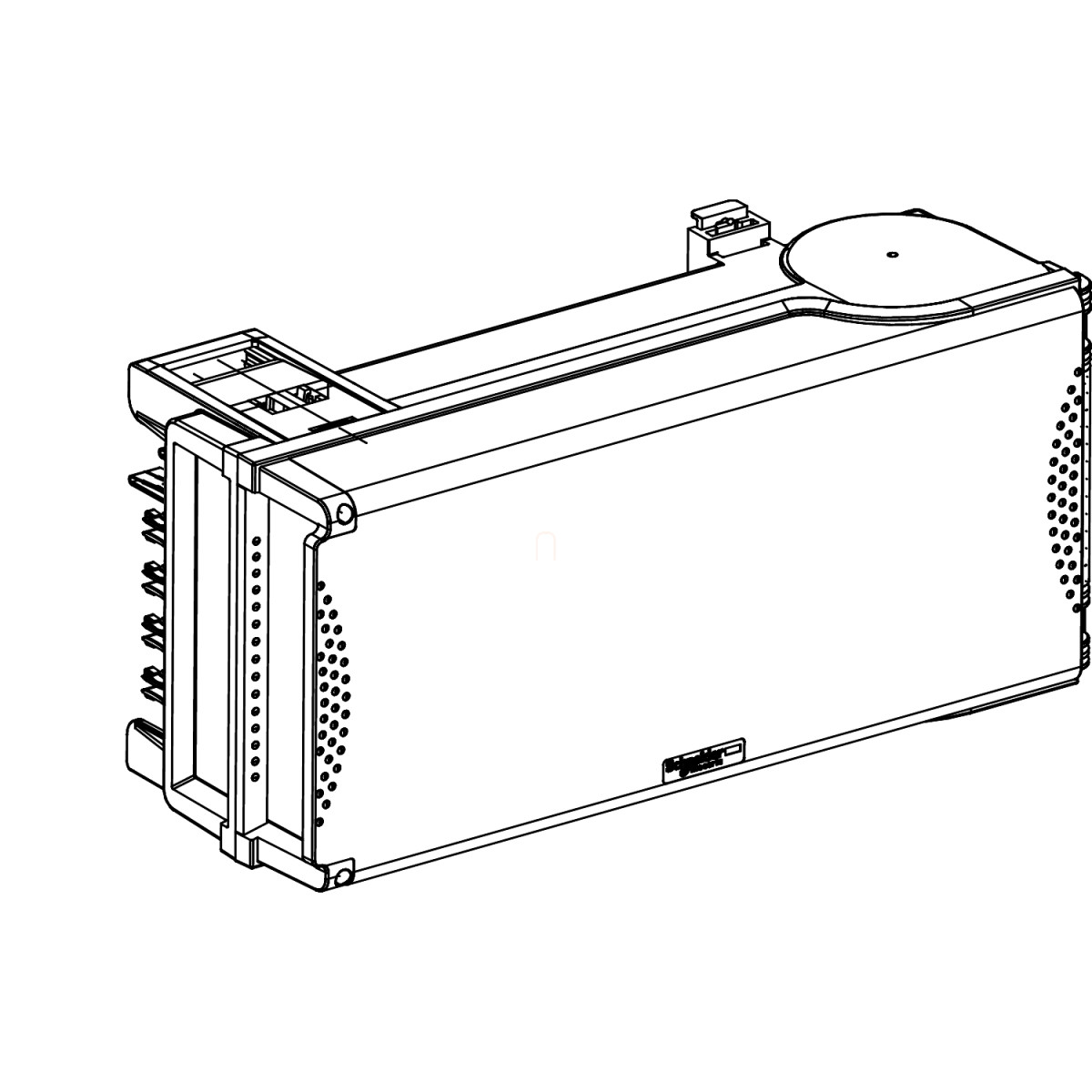

A Schneider Electric Canalis KS termékvonalból származó KSB100SV4 üres leágazó elem egy sokoldalú, kiemelkedő minőségű komponens, amely alacsony feszültségű energiaelosztó rendszerek kialakításánál alkalmazható. Ez a speciális eszköz lehetővé teszi a biztonságos és hatékony energiaelosztást ipari környezetekben, miközben magas fokú védelmet biztosít a külső behatások ellen.
A KSB100SV4 leágazó elem szigetelőkapcsolóval rendelkezik, 3L+N+PE polaritással, és névleges üzemi árama 100 A 35 °C környezeti hőmérsékleten. Az eszköz tökéletesen kompatibilis a Canalis KS sínosztó rendszerrel, amely biztosítja a problémamentes integrálást a meglévő Schneider Electric infrastruktúrával. A leágazó elem névleges üzemi feszültsége 230-690 V között változhat a védőeszköztől függően, míg a névleges szigetelési feszültség 690 V. A termék 8 kV névleges lökőfeszültség-állóságot kínál, ami kiemelkedő védelmet jelent túlfeszültség esetén. A hálózati frekvencia 50/60 Hz-es szabványnak megfelelő, így univerzálisan használható különböző rendszerekben.
A KSB100SV4 leágazó elem kiemelkedő IP55-ös védettségi szinttel rendelkezik az IEC 60529 szabványnak megfelelően, valamint IK08 mechanikai védettséggel az IEC 62262 szerint. Ez a kettős védelem biztosítja az eszköz megbízható működését por és nedvesség jelenléte esetén is, valamint ellenállóvá teszi a mechanikai behatásokkal szemben. A leágazó elem műanyag házzal készül, amely fehér (RAL 9001) színű, és méretei 344 mm szélesség, 128 mm mélység és 220 mm magasság. Az eszköz kihúzással történő leválasztási móddal és rögzített polaritású csatlakozóval rendelkezik, amely egyszerűsíti a telepítést és a karbantartást. A leágazó elem jobb oldalán található 545,5 mm-es ajtónyitási lehetőség biztosítja a könnyű hozzáférést az eszköz belső részeihez.
A Schneider Electric KSB100SV4 kompatibilis különböző földelési rendszerekkel, beleértve a TT, TN-S és IT rendszereket mind a sínosztó, mind a leágazó egység esetében. Ez a terméket rendkívül rugalmassá teszi, és lehetővé teszi széles körű alkalmazását különböző telepítési környezetekben. Az IEC 61439-6 és IEC 60439-2 szabványoknak való megfelelés garantálja a termék minőségét és biztonságát, így ideális választás lehet az ipari energiaelosztó rendszerek tervezőinek és kivitelezőinek, akik megbízható és hosszú élettartamú komponenseket keresnek.
Schneider Electric Canalis KS (KSA, KSC) - KSB100SV4 - Leágazó elem 100 A, üres műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Terméknév: KS
Termék típusa: Üres leágazó elem
Kompatibilitás: KS
Névleges üzemi áram: 100 A 35 °C-on
Leágazó egység polaritása: 3L+N+PE
Kiegészítő jellemzők
Eszköz alkalmazása: Alacsony teljesítményű elosztás
Névleges üzemi feszültség: 230...690 V a védőeszköztől függően
Névleges lökőfeszültség-állóság: 8 kV
Névleges szigetelési feszültség: 690 V a védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Leágazó egység leválasztási módja: Kihúzással
Leágazó egység csatlakozó típusa: Rögzített polaritással
Ajtónyitás mérete: 545,5 mm
Ajtónyitás oldala: Jobb
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Szabványok: IEC 61439-6, IEC 60439-2
Ház anyaga: Műanyag
Szín: Fehér (RAL 9001)
Szélesség: 344 mm
Mélység: 128 mm
Magasság: 220 mm
Földelési rendszer
Kompatibilis földelési rendszerek: TT - sínosztó, TN-S - sínosztó, TN-C - sínosztó, IT - sínosztó, TT - leágazó elem, TN-S - leágazó elem, IT - leágazó elem
