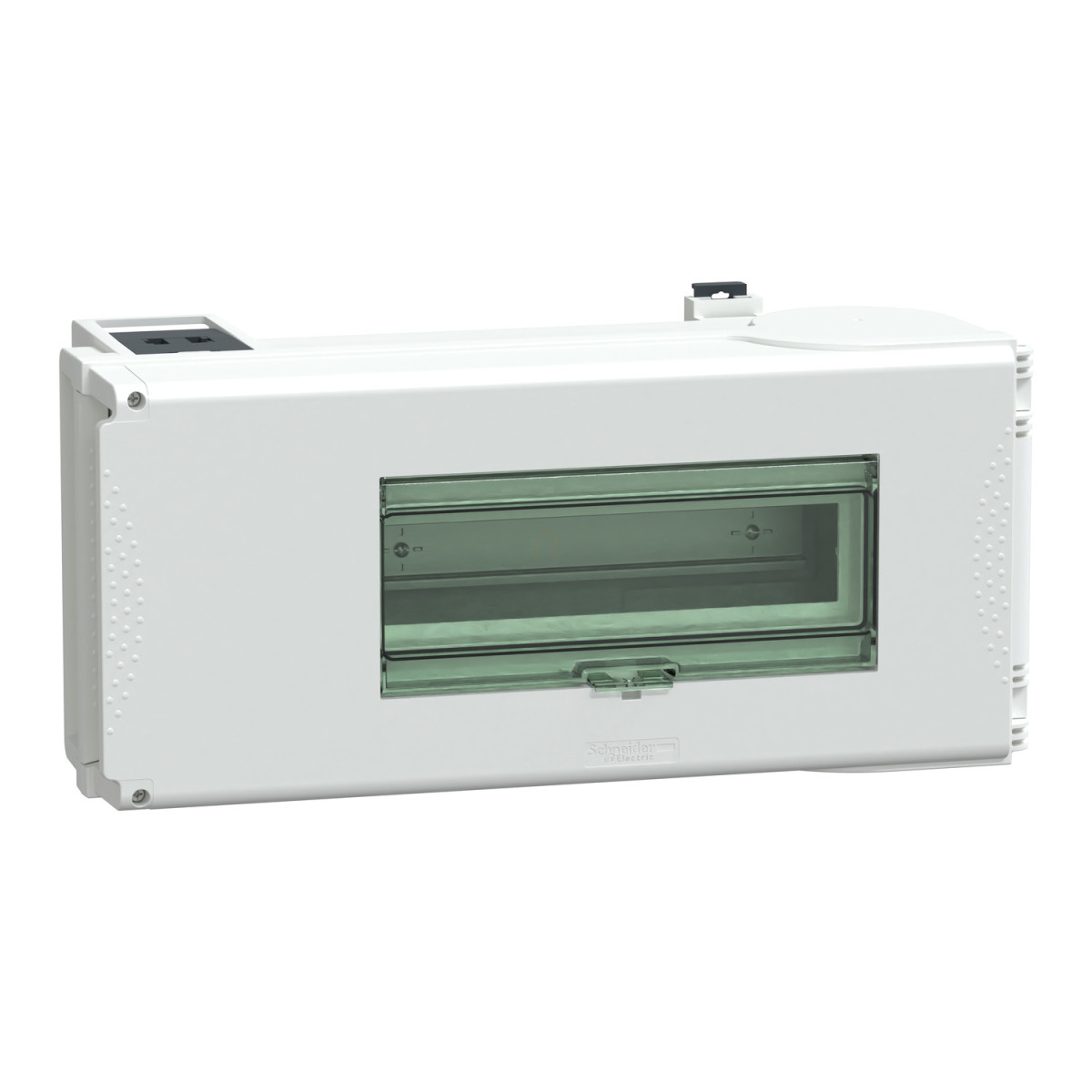

A Schneider Electric Canalis KS sorozatú KSB100SM412 leágazódoboz egy rendkívül megbízható és sokoldalú megoldást kínál az ipari és kereskedelmi épületek közepes teljesítményű energiaelosztási rendszereihez. Ez a 100A névleges üzemi áramú leágazódoboz tökéletesen kompatibilis a Canalis KS és KT síntartó rendszerekkel, biztosítva a zökkenőmentes integrációt a meglévő infrastruktúrába.
A termék elsősorban a közepes teljesítményű elosztás céljára lett tervezve, és maximális rugalmasságot biztosít a felhasználók számára. A KSB100SM412 leágazódoboz dugaszolható kialakítású, rögzített polaritással rendelkezik, és 3L+N+PE polaritást biztosít. A 12 db 18mm-es modulhely elegendő helyet kínál a különböző kismegszakítók elhelyezésére, amelyeket külön kell megrendelni. A DIN sínre szerelhető készülékek könnyen és biztonságosan telepíthetők a dobozba. A doboz fehér (RAL 9001) színű, műanyag házból készült, amely nemcsak esztétikus megjelenést biztosít, hanem ellenáll a különböző környezeti hatásoknak is.
A Schneider Electric KSB100SM412 leágazódoboz kiemelkedő műszaki paraméterekkel rendelkezik. Az IP55-ös védettségi szint kiváló védelmet nyújt por és víz ellen, míg az IK08 ütésállósági fokozat biztosítja a mechanikai behatásokkal szembeni ellenállást. A termék 230-690V névleges üzemi feszültségtartományban használható, a beépített védőkészüléktől függően. A névleges szigetelési feszültség 400V, 500V vagy 690V lehet, szintén a védőkészüléktől függően, a névleges lökőfeszültség-állóság pedig 6,8 kV. A hálózati frekvencia 50/60 Hz, így világszerte használható különböző energiaelosztó rendszerekben. Az elektromos csatlakozás rugalmas és merev vezetékekhez egyaránt alkalmas, ISO63 35 mm² sarukkal.
A leágazódoboz számos biztonsági funkcióval rendelkezik, például a leválasztást az ajtó kinyitásával lehet elvégezni, ami megkönnyíti a karbantartást és a szervizelést. A termék megfelel az IEC 61439-6 és IEC 61439-1 szabványoknak, biztosítva a legmagasabb minőségi és biztonsági előírásoknak való megfelelést. A leágazódoboz kompatibilis a TT, TN-S és IT földelési rendszerekkel, így rugalmasan alkalmazható különböző telepítési környezetekben. Méreteit tekintve a termék 444 mm széles, 133 mm mély (nyitott ajtóval 545,5 mm), és 220 mm magas, így könnyen elhelyezhető a síntartó rendszer mentén. A Schneider Electric KSB100SM412 leágazódoboz ideális választás ipari létesítmények, kereskedelmi épületek és más nagy teljesítményű elosztórendszerek számára, ahol megbízható és biztonságos energiaelosztás szükséges.
Schneider Electric Canalis KS (KSA, KSC) - KSB100SM412 - Leágazódoboz moduláris készülékekhez, 100A műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Kompatibilitás: Canalis KS síntartó rendszer, Canalis KT síntartó rendszer
Terméktípus: Leágazódoboz
Síntartó kompatibilitás: Canalis KS síntartó dugaszolható, Canalis KT síntartó KS típusú dugaszolóval
Névleges üzemi áram: 100 A
Védelem típusa: Kismegszakító (MCB)
Szerelési mód: Dugaszolható rögzített polaritással
Leágazódoboz polaritása: 3L+N+PE
Szín: Fehér (RAL 9001)
Kiegészítő adatok
Alkalmazás: Közepes teljesítményű elosztás
Mellékelt felszerelés: Kismegszakítót külön kell rendelni
Névleges üzemi feszültség: 230...690 V a védőeszköztől függően
Névleges lökőfeszültség-állóság: 6,8 kV
Névleges szigetelési feszültség: 400 V / 500 V / 690 V a védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Elektromos csatlakozás: Saruk - ISO63 35 mm² rugalmas, Saruk - ISO63 35 mm² merev
Ajtó/fedél nyitási oldal: Jobb
Leágazódoboz leválasztási mód: Az ajtó kinyitásával
Szabványok: IEC 61439-6, IEC 61439-1
Ház anyaga: Műanyag
18 mm-es modulhelyek: 12
Szélesség: 444 mm
Mélység: 133 mm
Mélység (nyitott ajtóval): 545,5 mm
Magasság: 220 mm
Környezeti jellemzők
Földelési rendszer: TT, TN-S, IT
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
