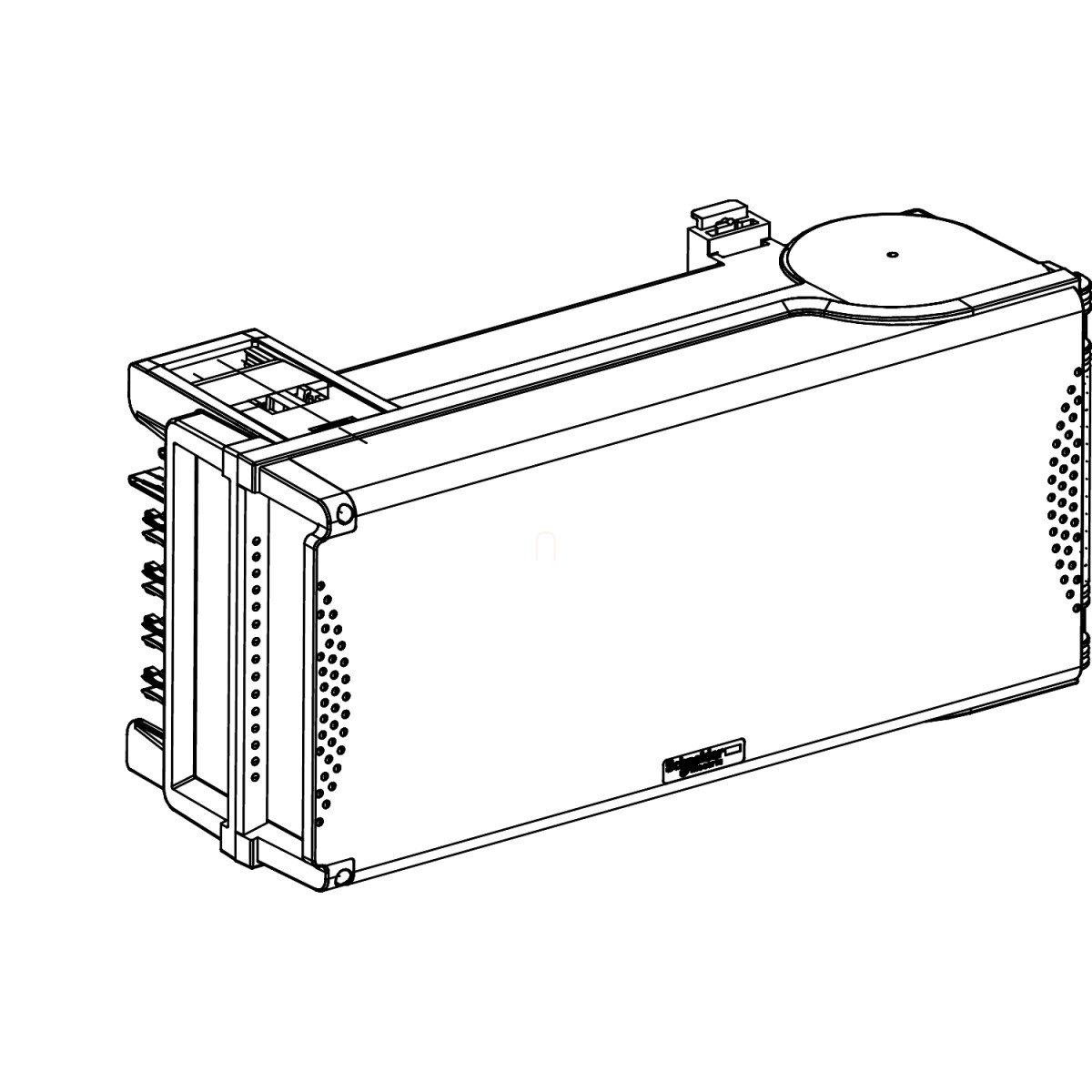

A Schneider Electric Canalis KS (KSA, KSC) KSB100SF5 leágazódoboz egy professzionális megoldás, amely hatékony és biztonságos leágaztatást tesz lehetővé a Canalis KS és KT típusú sínes energiaelosztó rendszerekben. Ez a termék ideális közepes teljesítményű elosztási feladatokra, ahol szabványos védelmet és rugalmas csatlakoztatást kell biztosítani.
A KSB100SF5 leágazódoboz egy 100 amper névleges üzemi áramerősségű (35 °C-on) egység, amely a Canalis KS sínes rendszerekhez közvetlenül csatlakoztatható plug-in csatlakozással. A termék NF szabványú 22x58 mm-es hengeres biztosítékokkal használható, amelyek külön rendelhetők - mind aM, mind gG típusú biztosítékok alkalmazhatók 100 A terhelhetőségig. A leágazódoboz rögzített polaritással rendelkező plug-in csatlakozási móddal szerelhető, 3L+PEN kialakítású, és fehér (RAL 9001) színű műanyag házzal rendelkezik. A termék IP55 védettségi szinttel és IK08 ütésállósággal büszkélkedhet, amely megfelel az IEC 60529 és IEC 62262 szabványoknak, így kiváló védelmet biztosít még nehezebb környezeti feltételek mellett is.
A KSB100SF5 leágazódoboz részletes műszaki specifikációi közé tartozik a 230-690 V névleges üzemi feszültség (a védőeszköztől függően), 6,8 kV névleges lökőfeszültség-állóság és 690 V névleges szigetelési feszültség. A termék 50/60 Hz hálózati frekvencián működik és TN-C földelési rendszerrel kompatibilis. Az elektromos csatlakozás ISO63 szabvány szerinti réz kábelsaruval történik, amely 50 mm² merev vagy rugalmas vezetővel használható. A leágazódoboz az ajtó nyitásával leválasztható, az ajtó jobbra nyílik. A készülék méretei: 444 mm szélesség, 128 mm mélység (az ajtó nyitott állapotban 545,5 mm) és 220 mm magasság. A termék megfelel a szigorú IEC 61439-1 és IEC 61439-6 szabványoknak, ami garantálja a minőséget és a megbízhatóságot az ipari környezetben való használat során. A Schneider Electric Canalis KSB100SF5 termék halogenmentesen készül, nem tartalmaz PVC-t és szilikonmentes, így környezetileg előnyösebb választást jelent a modern villamos rendszerekhez.
Schneider Electric Canalis KS (KSA, KSC) - KSB100SF5 - Leágazódoboz, 100 A, 22x58 biztosítókhoz műszaki adatok
Általános tulajdonságok
Termékcsalád: Canalis
Kompatibilitás: Canalis KT sínes energiaelosztó rendszer, Canalis KS sínes energiaelosztó rendszer
Terméktípus: Leágazódoboz
Sínes rendszer kompatibilitás: Canalis KS sínes rendszer plug-in, Canalis KT sínes rendszer KS típusú plug-in-nel
Elektromos tulajdonságok
Névleges üzemi áram: 100 A 35 °C-on
Védelem típusa: Biztosíték leválasztó aM hengeres biztosítékhoz, 22 x 58 mm - 100 A (NF szerint), Biztosíték leválasztó gG hengeres biztosítékhoz, 22 x 58 mm - 100 A (NF szerint)
Szállított felszerelés: Biztosítékot külön kell rendelni
Névleges üzemi feszültség: 230...690 V (védőeszköztől függően)
Névleges lökőfeszültség-állóság: 6,8 kV
Névleges szigetelési feszültség: 690 V (védőeszköztől függően)
Hálózati frekvencia: 50/60 Hz
Földelési rendszer: TN-C
Mechanikai tulajdonságok
Szerelési mód: Plug-in rögzített polaritással
Leágazódoboz polaritása: 3L+PEN
Szín: Fehér (RAL 9001)
Elektromos csatlakozás: Réz kábelsaru - ISO63 50 mm² merev, Réz kábelsaru - ISO63 50 mm² rugalmas
Ajtó/fedél nyitási oldal: Jobb
Leágazódoboz leválasztási mód: Az ajtó nyitásával
Test anyaga: Műanyag
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Alkalmazás
Eszköz alkalmazása: Közepes teljesítményű elosztás
Méretek és szabványok
Szélesség: 444 mm
Mélység: 128 mm
Mélység (nyitott ajtóval): 545,5 mm
Magasság: 220 mm
Szabványok: IEC 61439-1, IEC 61439-6
