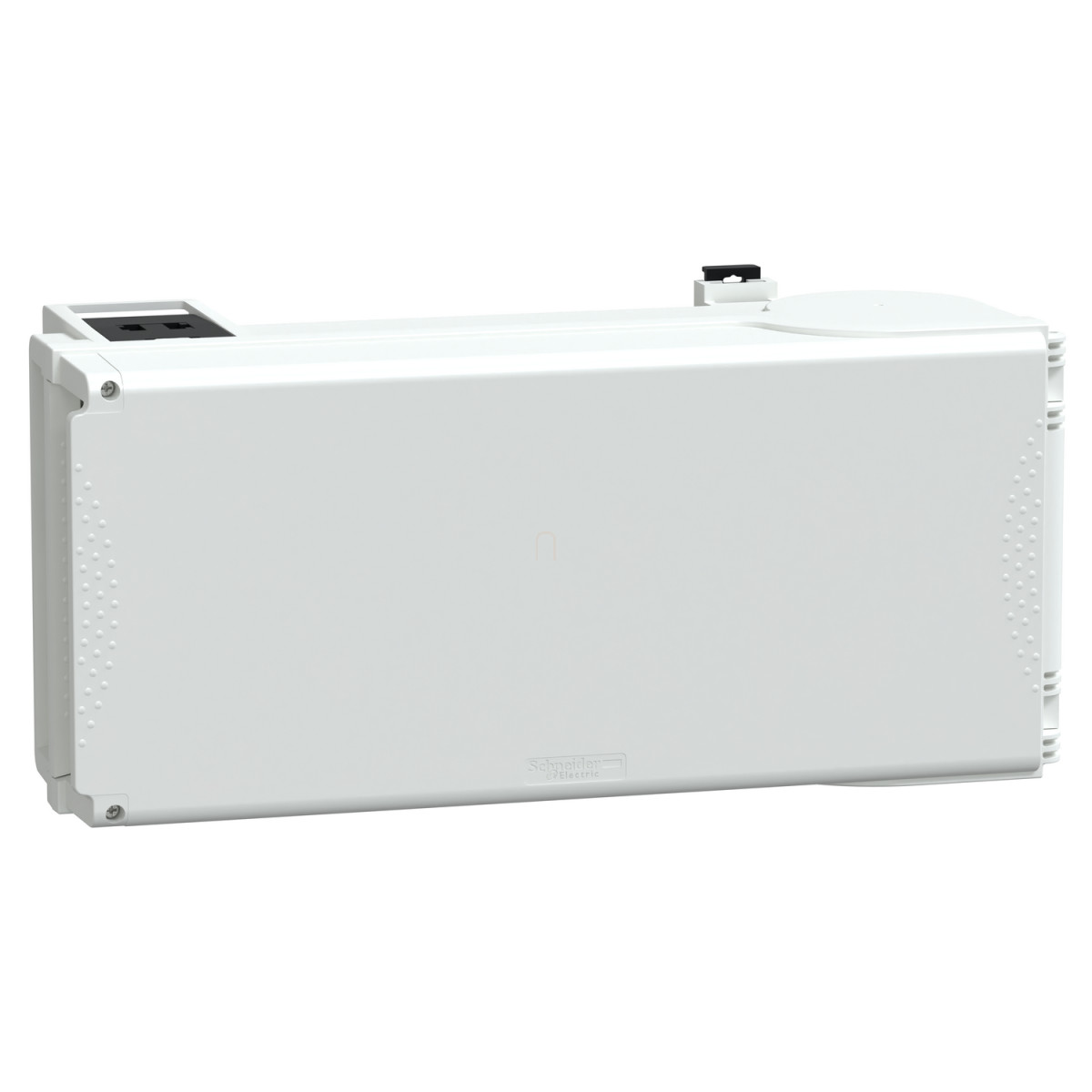

A Schneider Electric Canalis KS (KSA, KSC) - KSB100SF4 leágazódoboz egy kiváló minőségű, professzionális termék, amely a Canalis KS és KT sínes energiaelosztó rendszerekhez csatlakoztatható. Ez a leágazódoboz 100 A névleges üzemi áramerősséggel rendelkezik 35°C környezeti hőmérsékleten, és kifejezetten 100 A terhelhetőségű, 22x58 mm méretű NF szabványú hengeres biztosítékokhoz tervezték. A termék lehetővé teszi mind az aM (motorvédelmi), mind a gG (általános védelmi) biztosítékok használatát, melyek külön rendelendők.
A KSB100SF4 leágazódoboz plug-in, azaz dugaszolható kivitelű, rögzített polaritással, így gyorsan és biztonságosan csatlakoztatható a Canalis sínes rendszerhez. A 3L+N+PE kialakítás biztosítja a megfelelő fáziselosztást és földelést. A doboz fehér (RAL 9001) színű műanyag házban található, amely IP55-ös por- és vízvédelmi besorolással rendelkezik az IEC 60529 szabvány szerint, továbbá IK08 mechanikai védettséggel az IEC 62262 szerint, így kiválóan alkalmazható ipari környezetben is.
A termék 230-690 V üzemi feszültségtartományban működtethető, 50/60 Hz hálózati frekvencián. Impulzusfeszültség-állósága 6,8 kV, szigetelési feszültsége 690 V, amely a védőeszköztől függően változhat. Elektromos csatlakozásai réz kábelhez ISO63 szabvány szerinti, 50 mm² merev vagy rugalmas vezetékekhez kialakítva. A leágazódoboz jobb oldalra nyíló ajtóval rendelkezik, a lecsatlakoztatás az ajtó kinyitásával történik, ami nagyban megkönnyíti a karbantartási és szerelési munkálatokat.
A Schneider Electric Canalis KS (KSA, KSC) - KSB100SF4 leágazódoboz kompatibilis a TT, TN-S és IT földelési rendszerekkel, és megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak. Fizikai méretei: 444 mm széles, 128 mm mély (nyitott ajtó esetén 545,5 mm), 220 mm magas. A termék közepesen teljesítményigényes elosztásokhoz ajánlott, ahol fontos a megbízható energiaellátás és a megfelelő védelem. A rendszer moduláris kialakítása lehetővé teszi a későbbi bővítést vagy módosítást, így hosszú távon is rugalmas megoldást kínál az ipari és kereskedelmi alkalmazások számára.
Schneider Electric Canalis KS (KSA, KSC) - KSB100SF4 - Leágazódoboz, 100 A, 22x58 biztosítókhoz műszaki adatok
Alapadatok
Termékcsalád: Canalis
Kompatibilitás: Canalis KT sínes energiaelosztó, Canalis KS sínes energiaelosztó
Termék típusa: Leágazódoboz
Sínes energiaelosztó kompatibilitás: Canalis KS sínes energiaelosztó plug-in, Canalis KT sínes energiaelosztó KS típusú plug-in-nel
Névleges üzemi áramerősség: 100 A 35°C-on
Védelem típusa: Biztosíték leválasztó: aM hengeres biztosítékhoz, 22 x 58 mm - 100 A (NF szabvány szerint); Biztosíték leválasztó: gG hengeres biztosítékhoz, 22 x 58 mm - 100 A (NF szabvány szerint)
Mellékelt felszerelés: A biztosíték külön rendelendő
Szerelési mód: Plug-in rögzített polaritással
Leágazódoboz polaritása: 3L+N+PE
Szín: Fehér (RAL 9001)
Kiegészítő adatok
Eszköz alkalmazás: Közepes teljesítményű elosztás
Névleges üzemi feszültség: 230...690 V a védőeszköztől függően
Névleges impulzus feszültségállóság: 6.8 kV
Névleges szigetelési feszültség: 690 V a védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Elektromos csatlakozás: Réz kábelsaru - ISO63 50 mm² merev; Réz kábelsaru - ISO63 50 mm² rugalmas
Ajtó/burkolat nyitási oldal: Jobb
Leágazódoboz lecsatlakoztatási mód: Az ajtó kinyitásával
Szabványok: IEC 61439-1, IEC 61439-6
Ház anyaga: Műanyag
Szélesség: 444 mm
Mélység: 128 mm
Mélység (nyitott ajtóval): 545.5 mm
Magasság: 220 mm
Környezet
Földelési rendszer: TT, TN-S, IT
IP védettségi fokozat: IP55 az IEC 60529 szabvány szerint
IK védettségi fokozat: IK08 az IEC 62262 szabvány szerint
