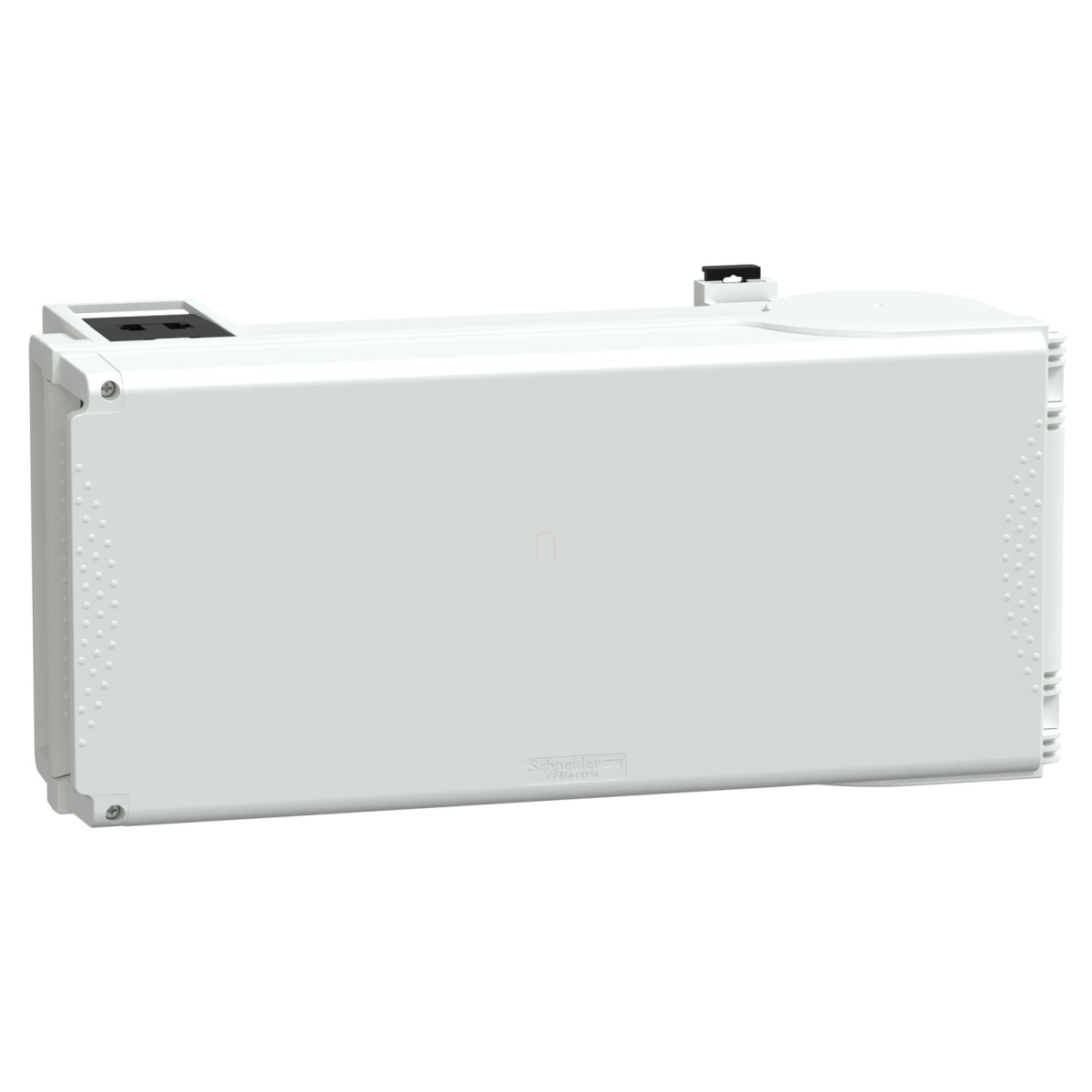

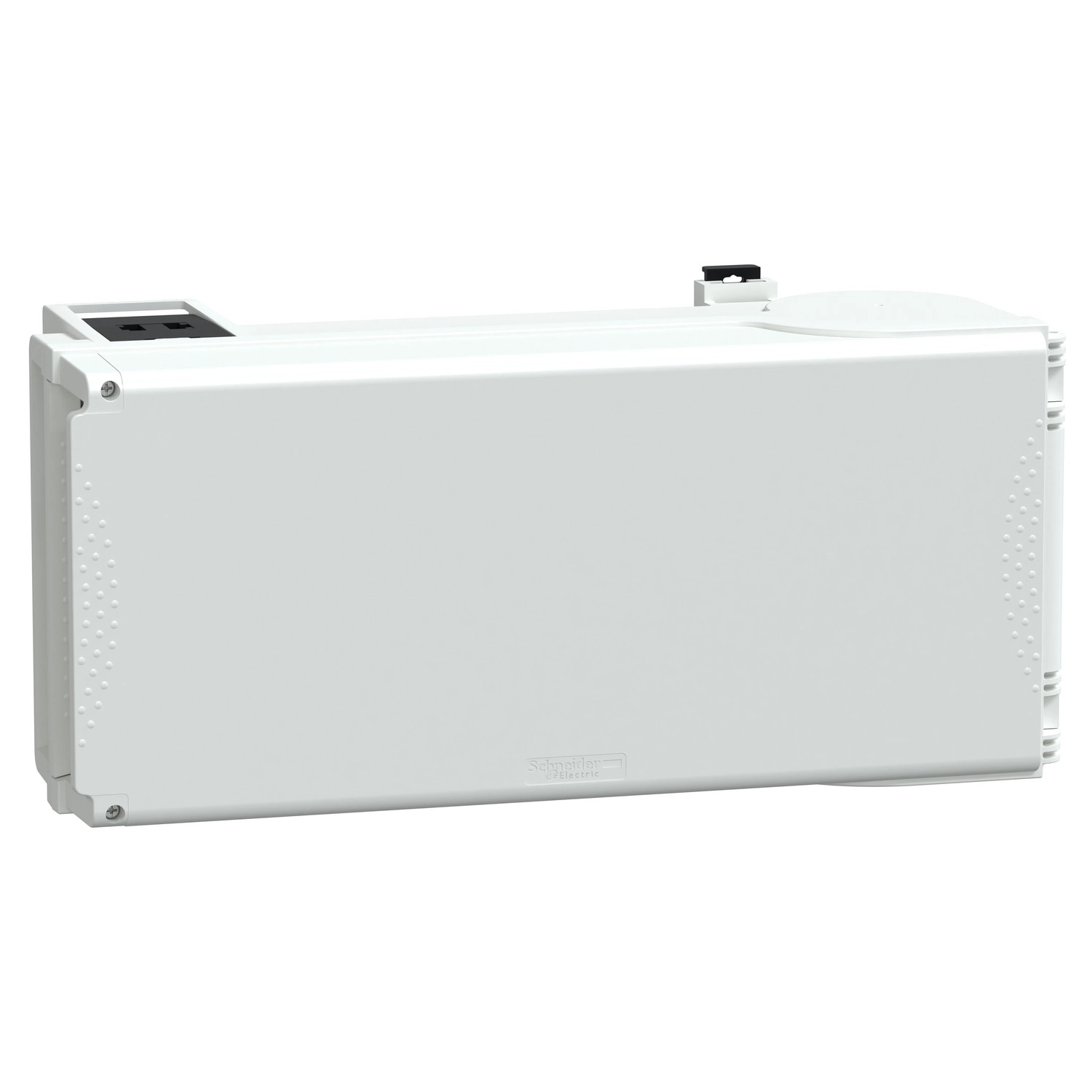

A Schneider Electric Canalis KS (KSA, KSC) termékcsalád KSB100SE4 cikkszámú leágazódoboza egy professzionális villamossági megoldás, mely tökéletesen alkalmazható közepes teljesítményű áramellátó rendszerekben. Ez a 100 amperes leágazódoboz kompatibilis mind a Canalis KS, mind a Canalis KT sínelosztó rendszerekkel, így rugalmasan illeszthető a meglévő infrastruktúrába.
A KSB100SE4 leágazódoboz IP55-ös védettsége kiváló védelmet biztosít por és nedvesség ellen, így akár ipari környezetben is megbízhatóan működik. A fehér (RAL 9001) színű, műanyag házas kivitel nem csak esztétikus megjelenést biztosít, hanem könnyű szerelhetőséget is lehetővé tesz. A termék 3L+N+PE polaritással rendelkezik, ami lehetővé teszi a háromfázisú rendszerekbe történő biztonságos integrációt. Az egység 00-ás méretű késes biztosítékokkal használható, melyek lehetnek aM vagy gG típusúak, akár 100A-es áramerősségig, az NF szabványnak megfelelően. Fontos megjegyezni, hogy a biztosítékokat külön kell megrendelni, mivel azok nem részei a csomagnak.
A KSB100SE4 technikai paraméterei lenyűgözőek: 230-690V közötti névleges üzemi feszültséggel rendelkezik a védőeszköztől függően, 6,8 kV-os névleges lökőfeszültség-állósággal és 690V-os névleges szigetelési feszültséggel. A termék 50/60 Hz-es hálózati frekvencián működik, és kompatibilis többféle földelési rendszerrel (TT, TN-S, IT). Az elektromos csatlakozás rugalmas, hiszen réz kábelsarukkal szerelhető - ISO63 35 mm² hajlékony vagy ISO63 50 mm² merev kábelekkel. A leágazódoboz nyitása jobbra történik, és a leválasztás módja az ajtó kinyitásával valósul meg, ami egyszerűvé teszi a karbantartást és az esetleges hibaelhárítást.
A termék fizikai méretei: 444 mm széles, 128 mm mély (nyitott ajtóval 577,5 mm), és 220 mm magas. Az IEC 61439-1 és IEC 61439-6 szabványoknak megfelelő kialakítás biztosítja a termék megbízhatóságát és biztonságos használatát. Az IP55 védettség mellett a termék IK08 ütésállósággal is rendelkezik az IEC 62262 szabvány szerint, ami tovább növeli a termék robusztusságát és hosszú élettartamát. A KSB100SE4 leágazódobozt közepes teljesítményű áramellátási alkalmazásokhoz ajánljuk, különösen ipari környezetben, ahol fontos a megbízható, biztonságos és könnyen szerelhető elektromos rendszer kiépítése.
Schneider Electric Canalis KS (KSA, KSC) - KSB100SE4 - Leágazódoboz, 100 A, 00 biztosítókhoz műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Kompatibilitás: Canalis KT sínelosztó, Canalis KS sínelosztó
Terméktípus: Leágazódoboz
Sínelosztó kompatibilitás: Canalis KS sínelosztó plug-in, Canalis KT sínelosztó KS típusú plug-in-nel
Névleges üzemi áram: 100 A 35 °C-on
Védelem
Védelem típusa: Biztosíték leválasztó aM típusú késes biztosítékhoz, 00-ás méret - 100 A az NF szabványnak megfelelően
Biztosíték leválasztó gG típusú késes biztosítékhoz, 00-ás méret - 100 A az NF szabványnak megfelelően
Tartozék: A biztosítékot külön kell megrendelni
Szerelés és csatlakoztatás
Szerelési mód: Plug-in fix polaritással
Leágazódoboz polaritás: 3L+N+PE
Szín: Fehér (RAL 9001)
Alkalmazás: Közepes teljesítményű árameloszlás
Névleges üzemi feszültség: 230...690 V a védőeszköztől függően
Névleges lökőfeszültség-állóság: 6,8 kV
Névleges szigetelési feszültség: 690 V a védőeszköztől függően
Hálózati frekvencia: 50/60 Hz
Elektromos csatlakozás: Réz kábelsaru - ISO63 35 mm² hajlékony
Réz kábelsaru - ISO63 50 mm² merev
Ajtó/fedél nyitási irány: Jobb
Leágazódoboz leválasztási mód: Az ajtó kinyitásával
Szabványok és védettség
Szabványok: IEC 61439-1, IEC 61439-6
Ház anyaga: Műanyag
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK ütésállóság: IK08 az IEC 62262 szerint
Földelési rendszer: TT, TN-S, IT
Fizikai jellemzők
Szélesség: 444 mm
Mélység: 128 mm
Mélység (nyitott ajtóval): 577,5 mm
Magasság: 220 mm
Nettó tömeg: 5 kg
