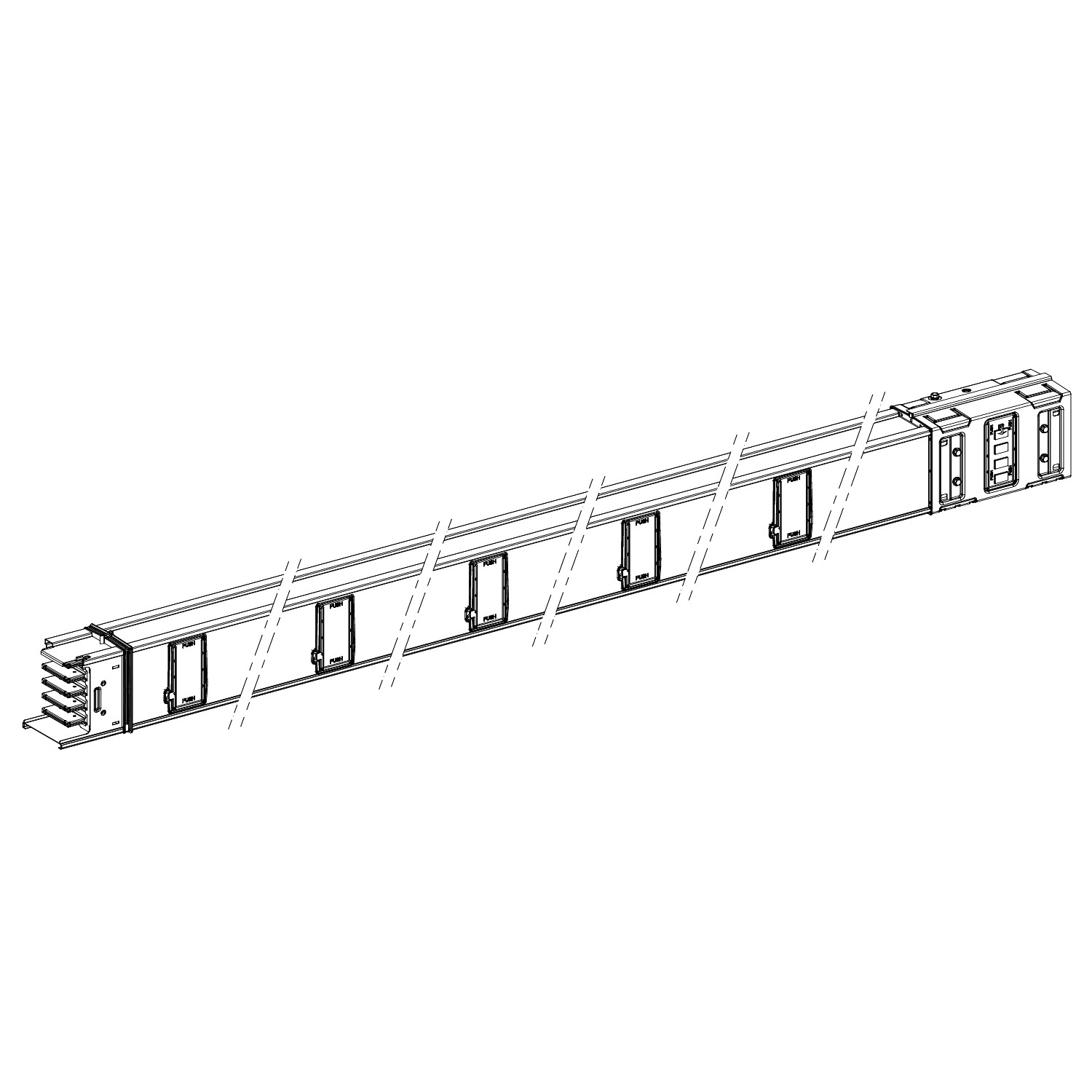

A Schneider Electric Canalis KSA630ED45010 egy professzionális, vízszintes elosztási rendszerű sínes áramvezető sín, amely tökéletes megoldást kínál nagyobb teljesítményű villamos rendszerek kialakításához. Ez a fix hosszúságú, 5 méteres alumínium busbar trunking rendszer a Canalis KSA sorozat tagja, és kiválóan alkalmas ipari létesítmények, adatközpontok, kereskedelmi épületek energiaelosztási hálózatainak kiépítéséhez.
A KSA630ED45010 modell 630 A névleges üzemi árammal rendelkezik 35 °C környezeti hőmérsékleten, és kompatibilis a Canalis KSA 500-1000 A közötti sínes áramvezető rendszerekkel. A termék 3L+N+PE polaritással, azaz 3 fázis + nulla + védőföld kialakítással készült, így teljes körű védelmet és megfelelő energia elosztást biztosít. A sínen 10 csatlakozási pont található, amelyek 1000 mm-enként helyezkednek el, lehetővé téve rugalmas csatlakoztatási lehetőségeket a rendszer teljes hosszában. Az IP55-ös védettségi szint biztosítja a por és víz elleni védelmet, míg az IK08 besorolás a mechanikai behatásokkal szembeni ellenállást garantálja.
A műszaki paramétereket tekintve a KSA630ED45010 modell 230-690 V névleges üzemi feszültséggel, 50/60 Hz hálózati frekvenciával és 690 V névleges szigetelési feszültséggel rendelkezik. A sín kiemelkedő rövidzárlati ellenálló képességgel bír: 32,1 kA névleges rövid idejű zárlati áram és 67,5 kA névleges dinamikus zárlati áram jellemzi. A sín szélessége 113 mm, magassága 146 mm, a termék fehér (RAL 9001) színben kapható. Az elektromos csatlakoztatás kent csúszó érintkezőkön keresztül történik, ami biztosítja a megbízható elektromos kapcsolatot. A rendszer telepítése csavarozással történik, és kifejezetten vízszintes elhelyezésre tervezték, semleges pozícióban fent elhelyezkedő nullavezetővel.
A Canalis KSA630ED45010 termék további fontos műszaki jellemzői közé tartozik a 0,89 µT sugárzott mágneses mező, a 1225000 kA².s termikus igénybevételi határérték, valamint a különböző teljes harmonikus torzítási értékek (THDI): 0-15% 630 A-nél, 15-33% 500 A-nél és 33-100% 400 A-nél. A maximális feszültségesés 100 méterenként és 1 A-nél teljesítménytényezőtől függően 0,011-0,013 V között változik. A termék megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak, biztosítva a magas minőséget és a megbízható működést ipari környezetben is.
Schneider Electric Canalis KS (KSA, KSC) - KSA630ED45010 - Egyenes elem, 630 A, 5 m műszaki adatok
Általános adatok
Termékcsalád: Canalis
Termék rövid neve: KSA
Ajánlat típusa: Classic
Termék vagy komponens típusa: Sínes áramvezető
Sínes áramvezető leírása: Vízszintes elosztási hossz
Termék kompatibilitás: Canalis KSA sínes áramvezető 500...1000 A
Műszaki paraméterek
Vezető anyaga: Alumínium
Sínes áramvezető polaritás: 3L + N + PE
Leágazási pontok száma: 10
Névleges üzemi áram: 630 A 35 °C-on
IP védettségi fokozat: IP55 az IEC 60529 szerint
Szerelési mód: Csavarokkal
Méret típusa: Fix
Hossz: 5 m
Szín: Fehér (RAL 9001)
Kiegészítő információk
Pólusok száma: 4
Semleges pozíció: Fent
Felszerelési helyzet: Vízszintes
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű zárlati áram: 32,1 kA
Névleges dinamikus zárlati áram: 67,5 kA
Elektromos csatlakozás: Kent csúszó érintkező
Fizikai jellemzők
Szélesség: 113 mm
Magasság: 146 mm
Leágazási egység távolsága: 1000 mm
További műszaki jellemzők
Sugárzott mágneses mező: 0,89 µT
Termikus igénybevételi határérték: 1225000 kA².s
THDI (teljes harmonikus torzítás): 0...15 % 630 A, 15...33 % 500 A, 33...100 % 400 A
Maximális feszültségesés: <0,011 V teljesítménytényező = 1 esetén 50 Hz-en 1A-nél 100 m hosszúságban
Szabványok: IEC 61439-1, IEC 61439-6
Környezeti jellemzők
IK védettségi fokozat: IK08 az IEC 62262 szerint
Környezeti üzemi hőmérséklet: 35 °C (leminősítés nélkül), 55 °C (leminősítési tényezővel)
