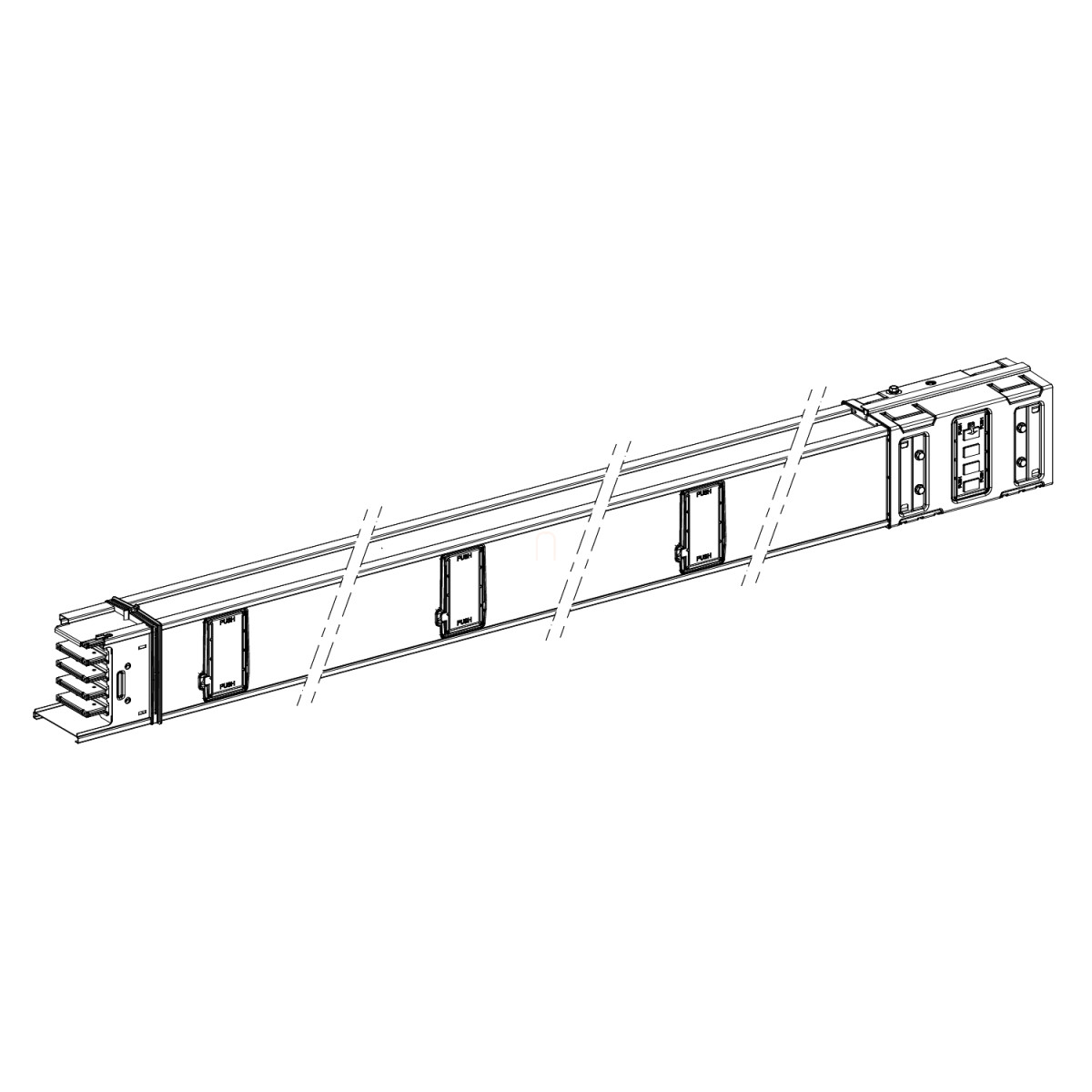

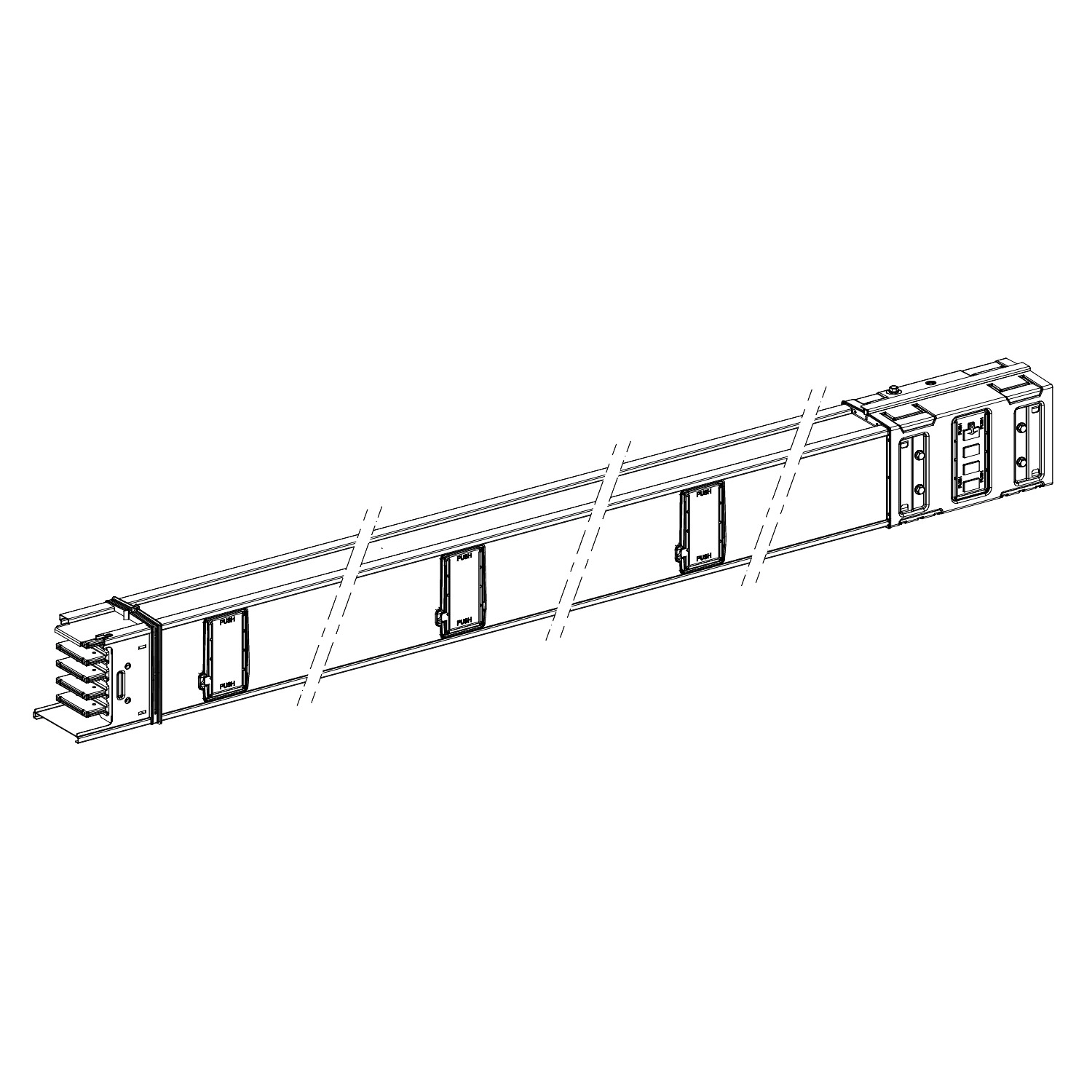

A Schneider Electric Canalis KSA630ED4306 horizontális elosztó sín egy prémium minőségű, ipari környezetbe tervezett áramvezető rendszer, amely tökéletes választás nagy terhelésű elektromos elosztási feladatokhoz. Ez a 3 méteres fix hosszúságú sínszakasz alumínium vezetőkből áll, és 630 A névleges üzemi áramerősséggel rendelkezik, így ideális megoldást kínál az energiaelosztás hatékony és biztonságos megvalósítására.
A KSA630ED4306 modell a Canalis KSA termékcsalád része, és teljesen kompatibilis a Canalis KSA 500-1000 A közötti síntartó rendszerekkel. A 3L+N+PE (3 fázis + nulla + védőföld) konfigurációval és 6 leágazási csatlakozási lehetőséggel rendelkezik, melyek 1000 mm-es távolságokban helyezkednek el. Az alumínium vezetők kent csúszó érintkezőkkel biztosítják a megfelelő elektromos kapcsolatot, miközben a rendszer IP55-ös védettségi fokozata kiemelkedő védelmet nyújt por és víz ellen. Az IK08 mechanikai védettség pedig biztosítja a fizikai behatásokkal szembeni ellenállóképességet.
A sínrendszer technikai paraméterei között kiemelendő a 230-690 V üzemi feszültség tartomány, az 50/60 Hz hálózati frekvencia, valamint a 8 kV névleges lökőfeszültség-állóság. A rendszer kiemelkedő rövidzárlati ellenállóképességgel rendelkezik: 32,1 kA névleges rövid idejű zárlati áramot és 67,5 kA névleges csúcs zárlati áramot képes elviselni. További figyelemre méltó jellemzői közé tartozik a 0,89 μT sugárzott mágneses mező és az 1225000 kA²·s termikus igénybevételi határérték. A feszültségesés rendkívül alacsony, teljesítménytényezőtől függően kevesebb mint 0,011-0,013 V 1A esetén 100 méterenként, ami kiváló energiahatékonyságot biztosít.
A fehér (RAL 9001) színű sínrendszer 113 mm szélességű és 146 mm magasságú, így kompakt kialakítása ellenére kiváló teljesítményt nyújt. Vízszintes pozícióban, csavarokkal történő felszerelésre tervezték, ahol a semleges vezeték felül helyezkedik el. A termék megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak, így biztosítva a legmagasabb minőségi és biztonsági követelményeket. A KSA630ED4306 sínelemmel professzionális, megbízható és hosszú élettartamú energiaelosztó rendszert építhetsz ki, amely ideális nagy áramigényű ipari létesítmények, gyártósorok, adatközpontok vagy kereskedelmi épületek számára.
Schneider Electric Canalis KS (KSA, KSC) - KSA630ED4306 - Egyenes elem, 630 A, 3 m műszaki adatok
Általános jellemzők
Termékcsalád: Canalis
Rövid terméknév: KSA
Ajánlat típusa: Classic
Termék típusa: Síntartó rendszer
Síntartó leírás: Horizontális elosztó szakasz
Termék kompatibilitás: Canalis KSA síntartó rendszer 500...1000 A
Vezetők anyaga: Alumínium
Síntartó polaritás: 3L + N + PE
Leágazások száma: 6
Névleges üzemi áram: 630 A 35 °C-on
IP védettségi fokozat: IP55 az IEC 60529 szerint
Felszerelési mód: Csavarokkal
Méret típusa: Fix
Hosszúság: 3 m
Szín: Fehér (RAL 9001)
Kiegészítő információk
Pólusok száma: 4
Semleges pozíció: Felül
Felszerelési helyzet: Vízszintes
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű zárlati áram: 32.1 kA
Névleges csúcs zárlati áram: 67.5 kA
Elektromos csatlakozás: Kent csúszó érintkező
Szélesség: 113 mm
Magasság: 146 mm
Leágazási egység távolság: 1000 mm
Elektromos jellemzők
Sugárzott mágneses mező: 0.89 µT
Termikus igénybevételi határérték: 1225000 kA².s
THDI: 0...15 % 630 A
15...33 % 500 A
33...100 % 400 A
Maximális feszültségesés: <0.011 V teljesítménytényező = 1 esetén 50 Hz-en 1A mellett 100 m hosszon
<0.013 V teljesítménytényező = 0.9 esetén 50 Hz-en 1A mellett 100 m hosszon
<0.013 V teljesítménytényező = 0.8 esetén 50 Hz-en 1A mellett 100 m hosszon
<0.012 V teljesítménytényező = 0.7 esetén 50 Hz-en 1A mellett 100 m hosszon
Szabványok: IEC 61439-1
IEC 61439-6
Környezeti jellemzők
IK védettségi fokozat: IK08 az IEC 62262 szerint
Környezeti hőmérséklet működés közben: 35 °C (terhelés-csökkentés nélkül)
55 °C (terhelés-csökkentési tényezővel)
