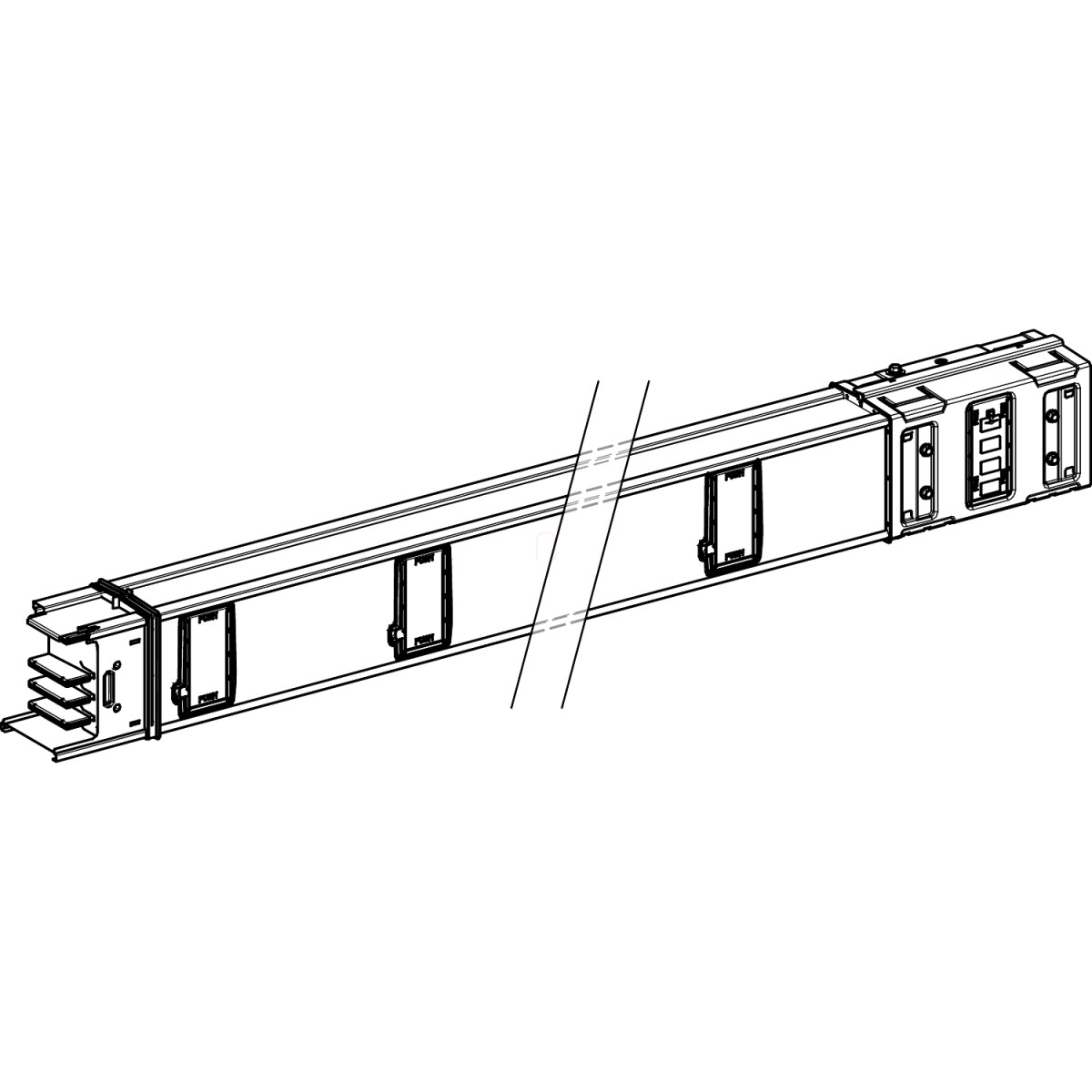

A Schneider Electric Canalis KSA630ED35010 típusú vízszintes elosztórendszere kiváló minőségű, ipari felhasználásra tervezett síncsatorna, amely ideális választás nagy teljesítményigényű elektromos elosztóhálózatok kiépítéséhez. Ez a fix, 5 méter hosszúságú, fehér (RAL 9001) színű elem a Canalis KSA termékcsalád része, amely 500-1000 A közötti terhelhetőséggel rendelkezik.
A KSA630ED35010 modell legfontosabb jellemzője a 630 A névleges üzemi áramerősség, amelyet 35 °C környezeti hőmérsékleten képes biztosítani. A síncsatorna 3 fázis + védőföld (3L+PE) konfigurációval rendelkezik, és összesen 10 leágazási helyet kínál, amelyek egymástól 1000 mm távolságra helyezkednek el. Az alumínium vezetőanyagnak köszönhetően a termék könnyebb és költséghatékonyabb, mint a réz vezetőanyagú változatok, miközben megbízható teljesítményt nyújt. A Kent csúszóérintkezős elektromos csatlakozással a rendszer biztonságos és hatékony működést garantál.
A Canalis KSA630 síncsatorna kiemelkedő védelmi szinteket biztosít: IP55 védettségi szintjének köszönhetően ellenáll a por behatolásának és a vízsugárnak, míg az IK08 besorolás megfelelő mechanikai védelmet nyújt külső behatásokkal szemben. A termék 230-690 V névleges üzemi feszültségtartományban használható, és 50/60 Hz hálózati frekvenciával kompatibilis. Méretei – 113 mm szélesség, 146 mm magasság – kompakt elhelyezést tesznek lehetővé, ugyanakkor a 45 kg nettó tömeg stabil rögzítést igényel.
A Schneider Electric KSA630ED35010 modell villamos paraméterei kimagaslóak: 32,1 kA névleges rövid idejű zárlati áram, 67,5 kA névleges dinamikus zárlati áram és 8 kV névleges lökőfeszültség-állóság jellemzi. A síncsatorna feszültségesése rendkívül alacsony, különböző teljesítménytényezők mellett is: teljesítménytényező = 1 esetén 100 méterenként mindössze 0,011 V 1A áramnál. A termék 1225000 kA²·s termikus igénybevételi határral rendelkezik, és a harmonikus torzítás mértékétől (THDI) függően különböző áramterhelhetőséggel bír: 0-15% THDI esetén 630 A, 15-33% THDI esetén 500 A, 33-100% THDI esetén pedig 400 A árammal terhelhető.
Schneider Electric Canalis KS (KSA, KSC) - KSA630ED35010 - Egyenes elem, 630 A, 5 m műszaki adatok
Általános adatok
Termékcsalád: Canalis
Típus: KSA
Terméktípus: Busbar trunking (síncsatorna)
Leírás: Vízszintes elosztó elem
Kompatibilitás: Canalis KSA síncsatorna 500...1000 A
Műszaki specifikációk
Vezetőanyag: Alumínium
Polaritás: 3L + PE
Leágazási helyek száma: 10
Névleges üzemi áramerősség: 630 A (35 °C-on)
IP védettség: IP55 (IEC 60529 szerint)
IK védettség: IK08 (IEC 62262 szerint)
Rögzítési mód: Csavarokkal
Mérettípus: Fix
Hossz: 5 m
Szín: Fehér (RAL 9001)
Villamos paraméterek
Pólusok száma: 3
Felszerelési pozíció: Vízszintes
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű zárlati áram: 32.1 kA
Névleges dinamikus zárlati áram: 67.5 kA
Elektromos csatlakozás: Kenőanyagos csúszóérintkező
Fizikai jellemzők
Szélesség: 113 mm
Magasság: 146 mm
Leágazási egységek távolsága: 1000 mm
Sugárzott mágneses tér: 0.89 µT
Teljesítmény adatok
Termikus igénybevételi határ: 1225000 kA².s
THDI (harmonikus torzítás) értékek:
0...15 % esetén: 630 A
15...33 % esetén: 500 A
33...100 % esetén: 400 A
Maximális feszültségesés:
<0.011 V teljesítménytényező = 1 esetén 50 Hz-en 1A áramnál 100 m hosszon
<0.013 V teljesítménytényező = 0.9 esetén 50 Hz-en 1A áramnál 100 m hosszon
<0.013 V teljesítménytényező = 0.8 esetén 50 Hz-en 1A áramnál 100 m hosszon
<0.012 V teljesítménytényező = 0.7 esetén 50 Hz-en 1A áramnál 100 m hosszon
Üzemeltetési feltételek
Üzemi környezeti hőmérséklet:
35 °C (terheléscsökkentés nélkül)
55 °C (terheléscsökkentési tényezővel)
Szabványok
Megfelelőség: IEC 61439-1, IEC 61439-6
