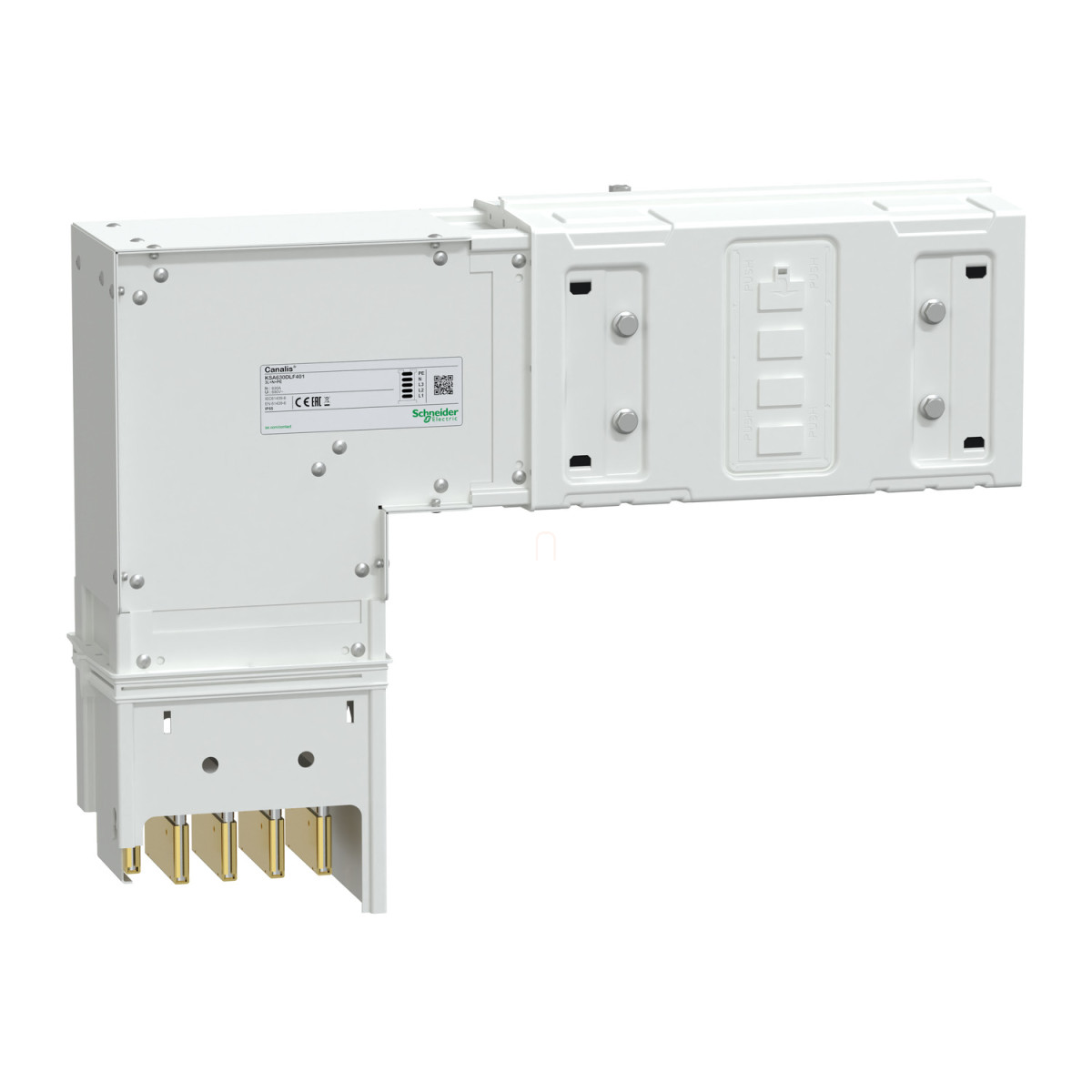

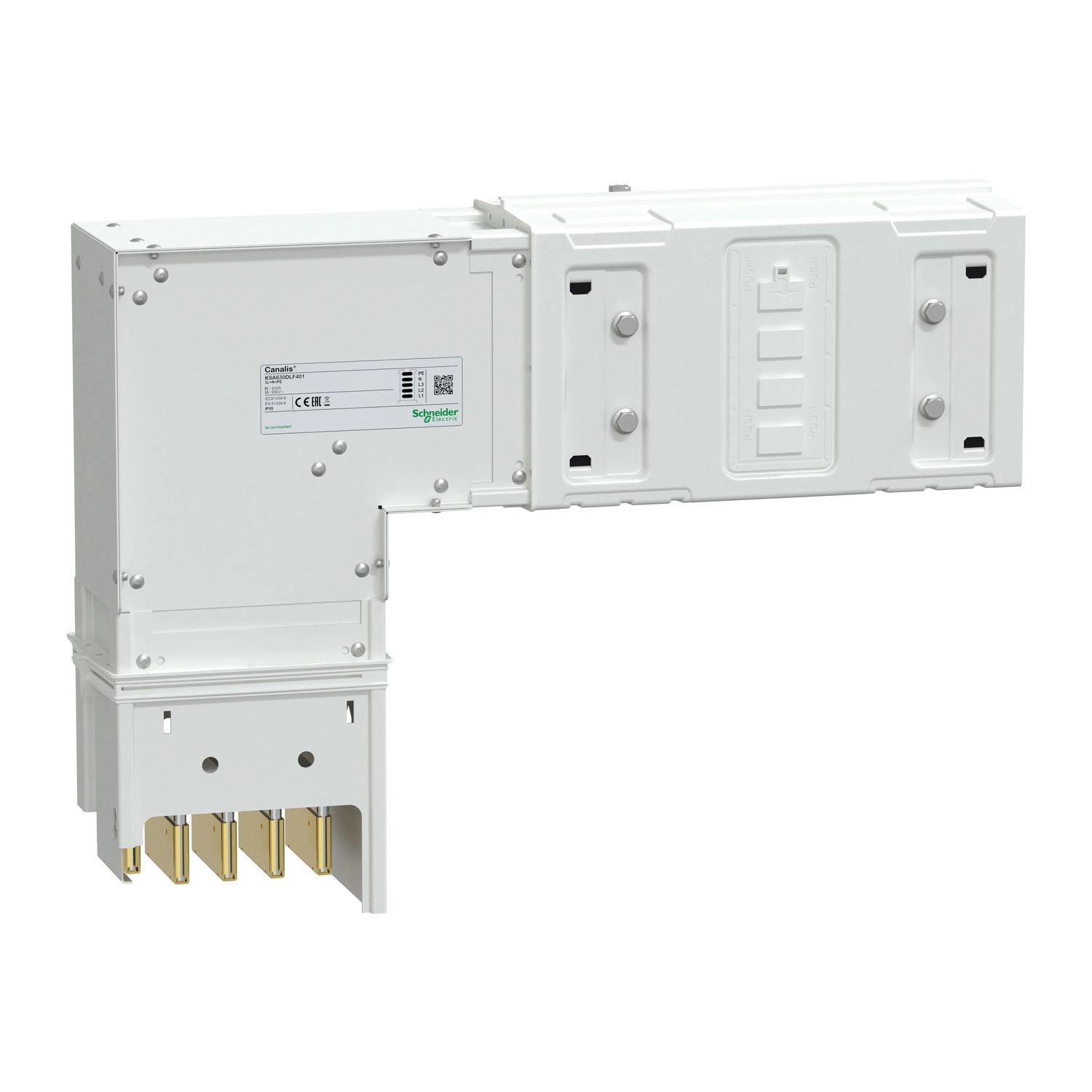

A Schneider Electric Canalis KSA630DLF401 alumínium könyök egy professzionális áramvezető sín tartozék, amelyet speciálisan nagy teljesítményű elektromos hálózatokhoz terveztek. Ez a standard kivitelű, 630 amper névleges áramerősségű könyökidom a Canalis KSA sorozat szerves része, és elsősorban az irányváltás megoldására szolgál elektromos tápellátó rendszerekben.
A KSA630DLF401 termék fő feladata, hogy a sínt élére állított helyzetből lefelé irányba vezesse tovább, ezzel 90 fokos irányváltást biztosítva. A fix méretű könyökelem mindkét oldala (A és B) egyaránt 290 mm hosszúságú, ami megkönnyíti a tervezést és a kivitelezést. A sínek 3L+N+PE polaritásúak, azaz három fázisvezetőt, egy nullavezetőt és egy védőföldelést tartalmaznak, így teljes körű védelmet és rugalmas felhasználhatóságot biztosítanak. Az alumínium vezetők használata kedvező árfekvést és kisebb súlyt eredményez a réz alternatívákhoz képest, miközben megőrzi a kiváló vezetőképességet.
A KSA630DLF401 műszaki tulajdonságai kiemelkedőek: 230-690 V névleges üzemi feszültségtartományban alkalmazható, amely széles körű felhasználhatóságot tesz lehetővé különböző ipari környezetekben. A 35 °C-os környezeti hőmérsékleten mérhető 630 amperes névleges üzemi áramerősség garantálja a nagy terhelhetőséget. A termék IP55 védettséggel rendelkezik az IEC 60529 szabványnak megfelelően, amely védelmet biztosít por és vízsugarak ellen, így nedves vagy poros környezetben is megbízhatóan működik. Emellett IK08 ütésállóság jellemzi az IEC 62262 szabvány szerint, ami megfelelő mechanikai védelmet jelent. A rendszer 50/60 Hz-es hálózati frekvencián üzemeltethető, ami univerzális kompatibilitást biztosít a legtöbb elektromos hálózattal. A kenéssel ellátott csúszó érintkezők biztosítják a megbízható elektromos kapcsolatot a rendszer elemei között. A szerelés csavarozással történik, és a termék tetszőleges pozícióban felszerelhető a sínen, ami rugalmas telepítési lehetőségeket kínál.
A fehér (RAL 9001) színű könyökelem tökéletesen illeszkedik a Canalis KSA sínrendszer 500-1000 A teljesítménytartományú elemeihez, és megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak, amelyek az alacsony feszültségű kapcsoló- és vezérlőberendezésekre, valamint a sínelosztó rendszerekre vonatkoznak. A termék méretei – 290 mm × 113 mm × 146 mm – optimálisak a legtöbb ipari alkalmazáshoz, miközben kompakt kialakítást biztosítanak. A KSA630DLF401 elsősorban ipari létesítményekben, adatközpontokban, nagyobb kereskedelmi épületekben és minden olyan helyen ajánlott, ahol nagy teljesítményű, megbízható és biztonságos áramelvezetésre van szükség, és ahol a felszerelési hely adottságai miatt irányváltásra van szükség a sínrendszerben.
Canalis KSA630DLF401 műszaki adatok
Általános jellemzők
Termékcsalád: Canalis
Terméknév: KS
Rövid terméknév: KSA
Ajánlat típusa: Classic
Termék vagy alkatrész típusa: Könyök
Síncsatorna leírása: Standard
Termék kompatibilitás: Canalis KSA síncsatorna 500...1000 A
Eszköz alkalmazás: Irányváltás
Vezetők anyaga: Alumínium
Síncsatorna polaritás: 3L + N + PE
Elektromos jellemzők
Névleges üzemi áram: 630 A 35 °C-on
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Fizikai jellemzők
Működési szög: 90 °
Irányváltás típusa: 1. irány: élére állítottból lefelé
Szín: Fehér (RAL 9001)
Méret típusa: Fix
Hosszúság: 290 mm az A oldalhoz, 290 mm a B oldalhoz
Szélesség: 113 mm
Magasság: 146 mm
Telepítési jellemzők
Felszerelési hely: Síncsatornán
Felszerelési pozíció: Bármilyen pozíció
Elektromos csatlakozás: Kenéssel ellátott csúszó érintkező
Felszerelési mód: Csavarokkal
Szabványok
IEC 61439-1
IEC 61439-6
