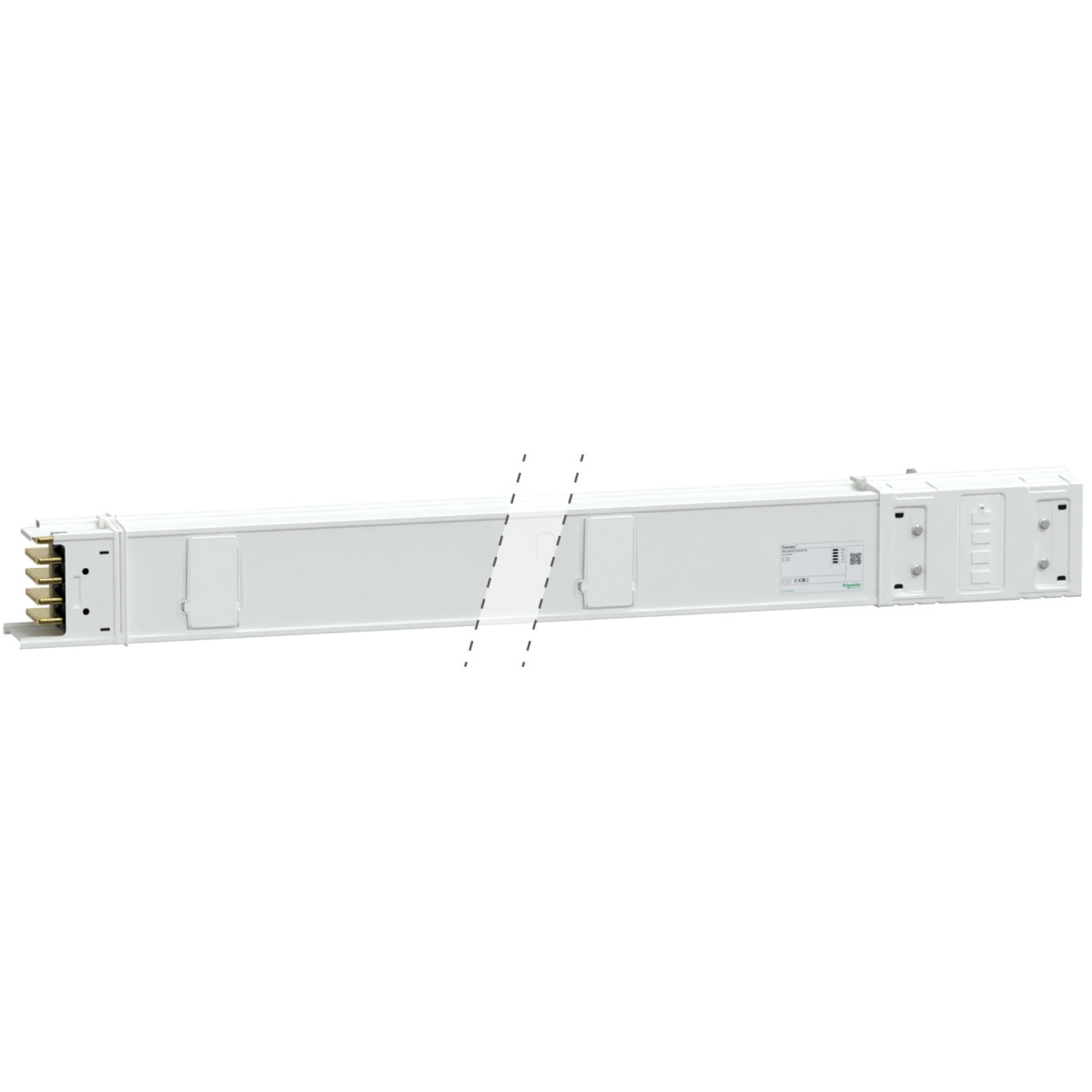

A Schneider Electric Canalis KSA500ED43010 egy professzionális, nagy teljesítményű horizontális sínelosztó, amelyet kifejezetten ipari és kereskedelmi létesítmények elektromos energiaelosztásához terveztek. Ez a 3 méteres fix hosszúságú sínezet tökéletes választás, ha megbízható, biztonságos és hatékony energiaelosztási megoldásra van szükséged nagyobb teljesítményigényű környezetben.
A KSA500ED43010 a Canalis KSA termékkategória része, amely a 500-1000 A közötti áramterhelésre tervezett sínelosztó rendszerek családjába tartozik. Ez a konkrét modell 500 amper névleges üzemi áramot képes biztonságosan vezetni 35°C környezeti hőmérsékleten. Az alumínium vezetőkből készült sínelosztó 3L+N+PE (3 fázis, nullavezető és védőföldelés) konfigurációban kerül kialakításra, ami univerzális használatot tesz lehetővé a legtöbb ipari alkalmazásban. A rendszer maximális üzemi feszültsége 230-690 V között van, 50/60 Hz hálózati frekvencián működtethető.
Egyik kiemelkedő tulajdonsága a 10 leágazási csatlakozási pont, amelyek 500 mm-es távolságra helyezkednek el egymástól. Ezek a leágazási pontok lehetővé teszik a különböző fogyasztók rugalmas csatlakoztatását a főelosztó rendszerhez. Az elektromos csatlakozást kenőanyaggal ellátott csúszóérintkezők biztosítják, ami kiváló elektromos kapcsolatot és hosszú élettartamot garantál. Az IP55-ös védettségnek köszönhetően a rendszer ellenáll a pornak és a vízsugárnak, így akár ipari környezetben is megbízhatóan működik. Mechanikai védelem szempontjából IK08 besorolással rendelkezik, ami megfelelő védelmet nyújt a külső mechanikai behatásokkal szemben.
A KSA500ED43010 sínelosztó technikai paraméterei is figyelemre méltóak. 26,2 kA névleges rövid idejű zárlati áramot és 55 kA névleges csúcskiállási áramot képes elviselni, ami kiváló védelmet nyújt a rendszerben keletkező zárlatok esetén. A szigetelési feszültség 690 V, míg a névleges lökőfeszültség 8 kV, ami garantálja az elektromos biztonságot még tranziens túlfeszültségek esetén is. A rendszer maximális feszültségesése kevesebb mint 0,013-0,014 V 100 méterenkénti 1 amperes terhelésnél, a teljesítménytényezőtől függően. A termék 113 mm széles és 146 mm magas, ami kompakt kialakítást biztosít még korlátozottabb helyen is. Színe fehér (RAL 9001), amely jól illeszkedik a legtöbb ipari környezetbe.
Canalis KSA500 műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Eszköz rövid neve: KSA
Kínálat típusa: Classic
Termék vagy komponens típusa: Sínelosztó
Sínelosztó leírása: Horizontális elosztóelem
Termékkompabilitás: Canalis KSA sínelosztó 500...1000 A
Vezető anyaga: Alumínium
Sínelosztó polaritás: 3L + N + PE
Leágazási csatlakozási pontok száma: 10
Névleges üzemi áram: 500 A 35 °C-on
IP védettség: IP55 az IEC 60529 szerint
Szerelési mód: Csavarozással
Méret típusa: Fix
Hosszúság: 3 m
Szín: Fehér (RAL 9001)
Kiegészítő adatok
Pólusok száma: 4
Nulla vezető pozíciója: Felül
Szerelési pozíció: Vízszintes
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség: 8 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű zárlati áram: 26,2 kA
Névleges csúcskiállási áram: 55 kA
Elektromos csatlakozás: Kenőanyaggal ellátott csúszóérintkező
Szélesség: 113 mm
Magasság: 146 mm
Leágazási egység távolsága: 500 mm
Kisugárzott mágneses mező: 0,66 µT
Hőterhelési határ: 733000 kA².s
THDI: 0...15 % 500 A; 15...33 % 400 A; 33...100 % 315 A
Maximális feszültségesés: <0,013 V teljesítménytényező = 1 esetén 50 Hz-en 1A-nél 100 m hosszon
Szabványok: IEC 61439-1, IEC 61439-6
Környezet
IK védettségi fokozat: IK08 az IEC 62262 szerint
Környezeti hőmérséklet működés közben: 35 °C (derating nélkül), 55 °C (derating tényezővel)
