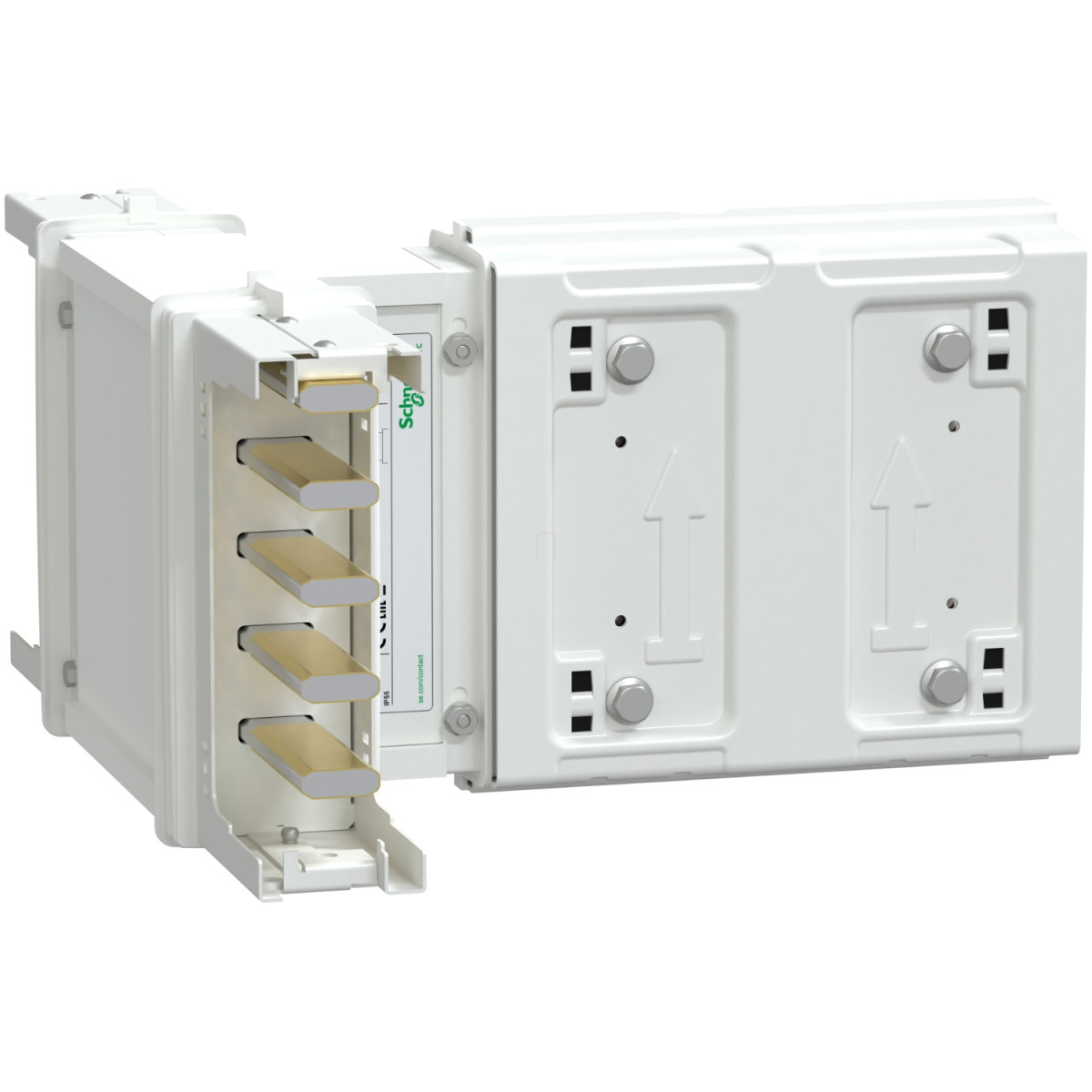

A Schneider Electric Canalis KS termékcsaládba tartozó KSA400DTC40 egy professzionális alumínium T-elágazó elem, amely a 400 A-es KSA sínes rendszerekhez lett kifejlesztve. Ez a speciálisan tervezett komponens lehetővé teszi a sínes hálózat irányának 90 fokos megváltoztatását, biztosítva a rugalmas kábelezési és energiaelosztási megoldásokat ipari és kereskedelmi létesítményekben.
A KSA400DTC40 T-elem kifejezetten a Canalis KSA 400 A-es sínek kompatibilitására lett tervezve, és figyelemre méltó műszaki paraméterekkel rendelkezik. Az eszköz 3L+N+PE polaritással működik, ami teljes háromfázisú rendszerek kialakítását teszi lehetővé. A termék névleges üzemi árama 400 A 35 °C környezeti hőmérséklet mellett, és 230-690 V közötti névleges üzemi feszültségtartományban használható 50/60 Hz hálózati frekvencián. A precíz és biztonságos elektromos csatlakozást a kent csúszóérintkezők biztosítják, amelyek megbízható és tartós működést garantálnak.
A T-elem fizikai jellemzőit tekintve, a termék fix méretekkel rendelkezik, ahol mindhárom oldal (A/B/C) egyenként 165 mm hosszúságú. A szerkezet magassága 146 mm, szélessége pedig 54 mm. Az elágazó elem fehér (RAL 9001) színben készült, ami illeszkedik a Canalis rendszer többi eleméhez is. A robosztus kivitel ellenére a nettó tömege mindössze 4.7 kg, ami megkönnyíti a kezelését és telepítését. Az irányváltoztatás típusa az élirányból merőlegesre történik, ahol a semleges vezető felfelé mutat, ami fontos lehet a rendszer tervezésénél és kivitelezésénél.
A KSA400DTC40 kiemelkedő védelmi jellemzőkkel rendelkezik: IP55 védettségi fokozattal az IEC 60529 szabvány szerint, ami kiváló védelmet nyújt por és víz behatolása ellen, valamint IK08 védettséggel az IEC 62262 szabványnak megfelelően, ami ellenállóvá teszi a mechanikai behatásokkal szemben. A terméket csavarok segítségével kell rögzíteni a sínrendszerre, és gyakorlatilag bármilyen pozícióban felszerelhető, ami nagyfokú rugalmasságot biztosít a telepítés során. A Schneider Electric KSA400DTC40 T-elem megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak, ami garantálja a termék magas minőségét és megbízhatóságát.
Schneider Electric Canalis KS (KSA, KSC) - KSA400DTC40 - T - elem, 400 A műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Terméknév: KS
Rövidnév: KSA
Ajánlat típusa: Advanced
Termék vagy komponens típusa: T-elágazó elem
Sínes rendszer leírása: Standard
Termék kompatibilitás: Canalis KSA sínes rendszer 400 A
Eszköz alkalmazása: Irányváltás
Vezetők anyaga: Alumínium
Elektromos paraméterek
Sínes rendszer polaritása: 3L + N + PE
Névleges üzemi áram: 400 A 35 °C-on
IP védettségi fokozat: IP55 az IEC 60529 szerint
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Fizikai jellemzők
Működési szög: 90°
Irányváltás típusa: Élirányból merőlegesre - semleges felfelé
Szín: Fehér (RAL 9001)
Méret típusa: Állandó méret
Hosszúság: 165 mm az A oldalon, 165 mm a B oldalon, 165 mm a C oldalon
Szélesség: 54 mm
Magasság: 146 mm
Telepítési információk
Felszerelési hely: Sínre
Szerelési pozíció: Bármely helyzetben
Elektromos csatlakozás: Kent csúszóérintkező
Szerelési mód: Csavarokkal
Szabványok
Megfelelőség: IEC 61439-1, IEC 61439-6
Környezeti paraméterek
IK védettségi fokozat: IK08 az IEC 62262 szerint
