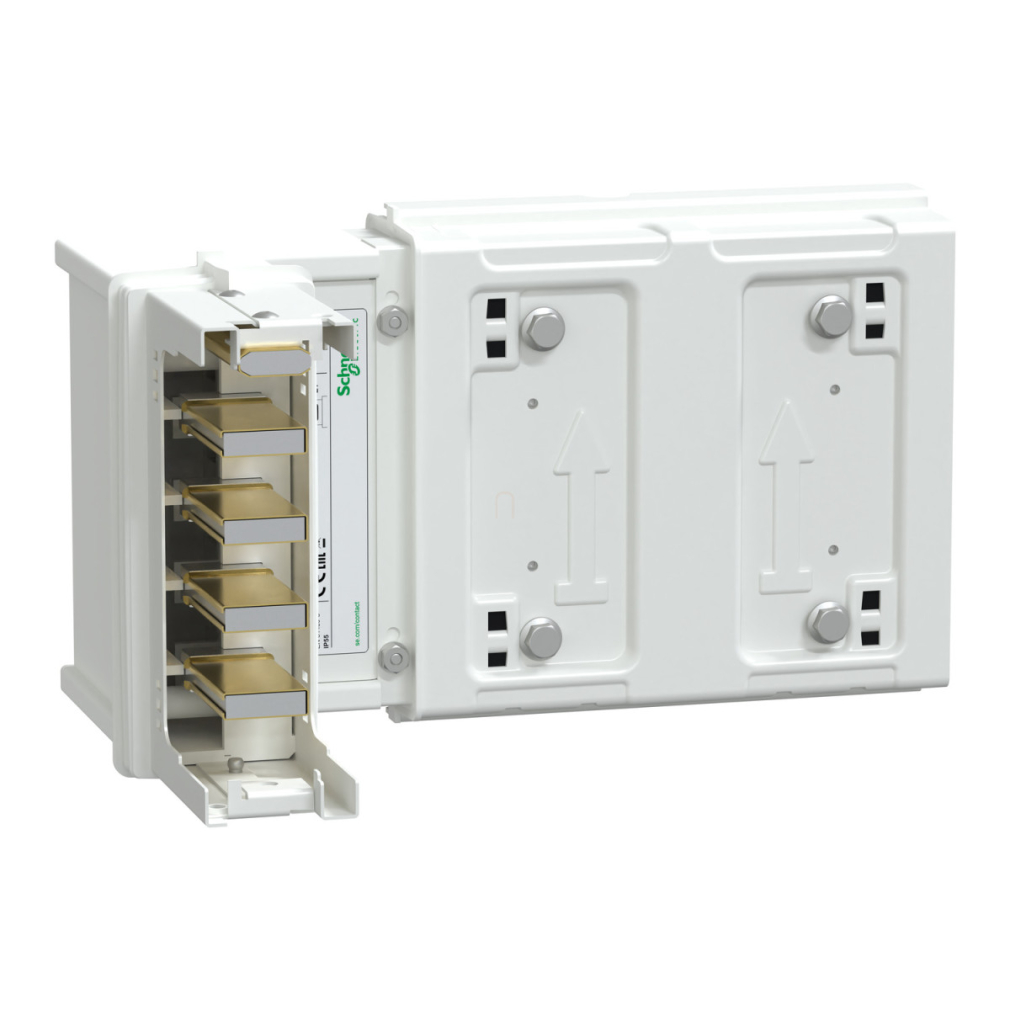

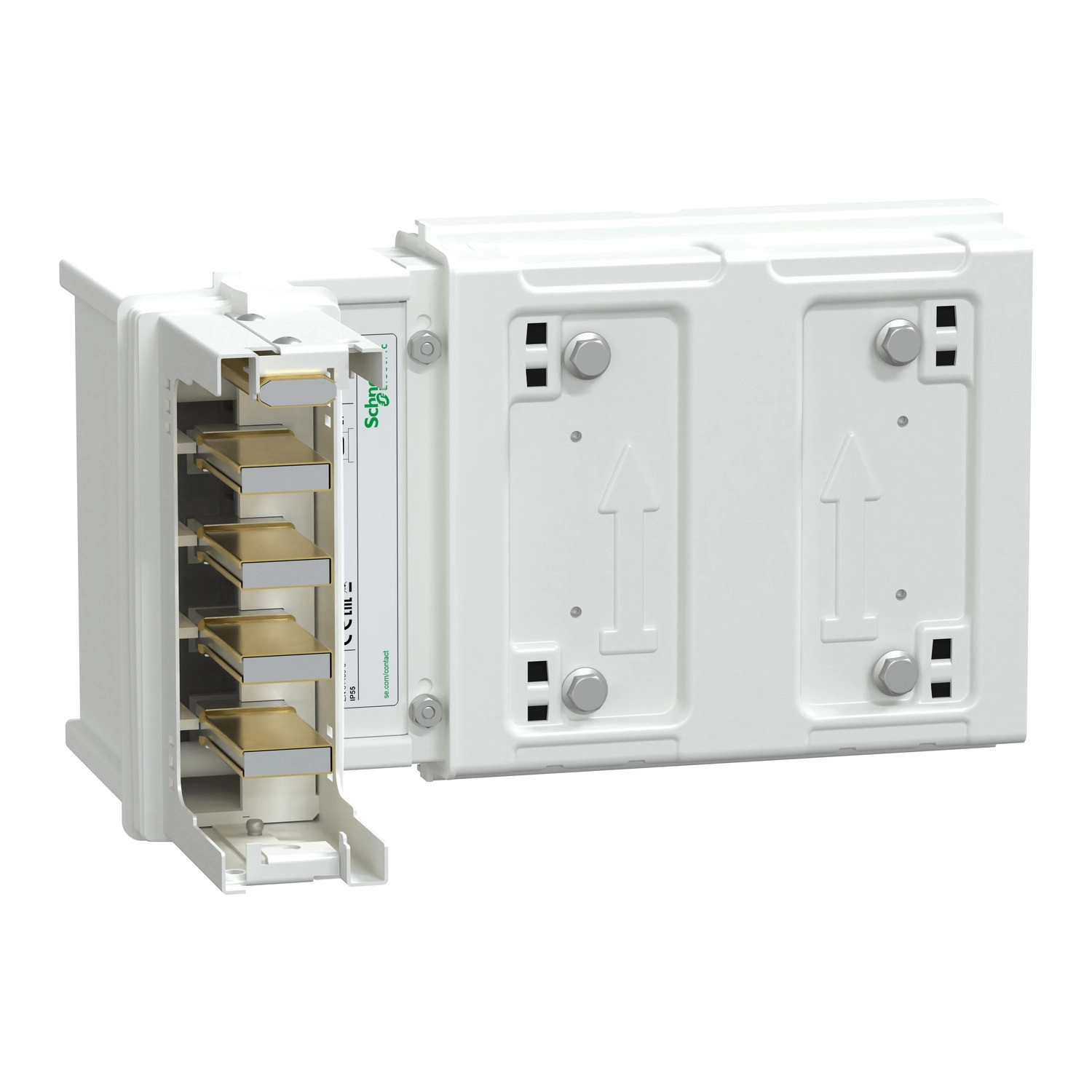

A Schneider Electric Canalis KSA400DLC401 könyökelem egy kiváló minőségű, professzionális megoldás a nagy áramú villamos hálózatokhoz, amelyet ipari és kereskedelmi létesítményekben használnak irányváltások megvalósítására. Ez a speciális könyökidom a Canalis KSA sorozatú síntartó rendszerek integráns része, amely lehetővé teszi az áramút 90 fokos irányváltását jobbra vagy balra, rugalmasan alkalmazkodva a különféle telepítési konfigurációkhoz.
A termék rögzített méretekkel rendelkezik, mindkét oldalon 165 mm-es mérettel, amely pontos illeszkedést biztosít a meglévő síntartó rendszerekkel. A 146 mm magas és 54 mm széles alumínium szerkezet könnyű, ugyanakkor rendkívül strapabíró. A könyökelem fehér (RAL9001) színű kivitelben készül, amely harmonikusan illeszkedik a modern épületgépészeti környezetbe. A könyök alapvetően egy 3L+N+PE pólusú rendszerrel rendelkezik, amely a háromfázisú rendszerek igényeinek megfelel.
A Canalis KSA400DLC401 könyökelem névleges üzemi árama 400A 35°C-on, ami ideálissá teszi nagy teljesítményű elektromos rendszerek kialakításához. A készülék üzemi feszültsége 230-690V között van, és 50/60 Hz hálózati frekvencián működik. A termék IP55 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet nyújt por és vízsugár ellen, így beltéri és védett kültéri környezetben is telepíthető. Az ütésállóság szempontjából az IK08 besorolás (az IEC 62262 szerint) további megbízhatóságot biztosít a mechanikai behatásokkal szemben.
A szerelés egyszerűen, csavarokkal történik, és a termék bármilyen pozícióban felszerelhető a síntartó rendszerre. Az elektromos csatlakozás kent csúszóérintkezőkön keresztül valósul meg, ami biztosítja a megbízható és biztonságos áramátvitelt. A könyökelem megfelel a vonatkozó nemzetközi szabványoknak, beleértve az IEC 61439-1 és IEC 61439-6 előírásokat, amelyek garantálják a biztonságos és szabványos működést.
A Schneider Electric Canalis KSA400DLC401 könyökelem kiváló választás olyan projektekhez, ahol a nagy áramú elosztórendszereknek kompakt módon kell irányváltást megvalósítaniuk. Az ipari létesítmények, adatközpontok, kereskedelmi épületek és egyéb nagy teljesítményű elektromos rendszerek ideális összetevője, amely hozzájárul a megbízható és biztonságos energiaelosztáshoz, miközben rugalmas telepítési lehetőségeket biztosít a különféle épületkonfigurációkhoz.
Schneider Electric Canalis KS (KSA, KSC) - KSA400DLC401 - könyök műszaki adatok
Általános adatok
Termékcsalád: Canalis
Terméknév: KS
Rövid eszköznév: KSA
Kínálat típusa: Classic
Termék vagy alkatrész típusa: Könyök
Síntartó leírása: Standard
Termék kompatibilitás: Canalis KSA síntartó 400 A
Eszköz alkalmazása: Irányváltás
Műszaki jellemzők
Vezetők anyaga: Alumínium
Síntartó polaritás: 3L + N + PE
Névleges üzemi áram: 400 A 35 °C-on
IP védettségi fokozat: IP55 az IEC 60529 szerint
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Működési szög: 90 °
Irányváltás típusa: 1. irány: élirányú jobbra - 2. irány: élirányú balra
Szín: Fehér (RAL 9001)
Méret típusa: Fix
Méretek
Hosszúság: 165 mm az A oldalon, 165 mm a B oldalon
Szélesség: 54 mm
Magasság: 146 mm
Szerelési információk
Szerelési hely: Síntartón
Szerelési pozíció: Bármilyen pozíció
Elektromos csatlakozás: Kent csúszóérintkező
Szerelési mód: Csavarokkal
Szabványok
IEC 61439-1
IEC 61439-6
Környezetvédelmi adatok
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
