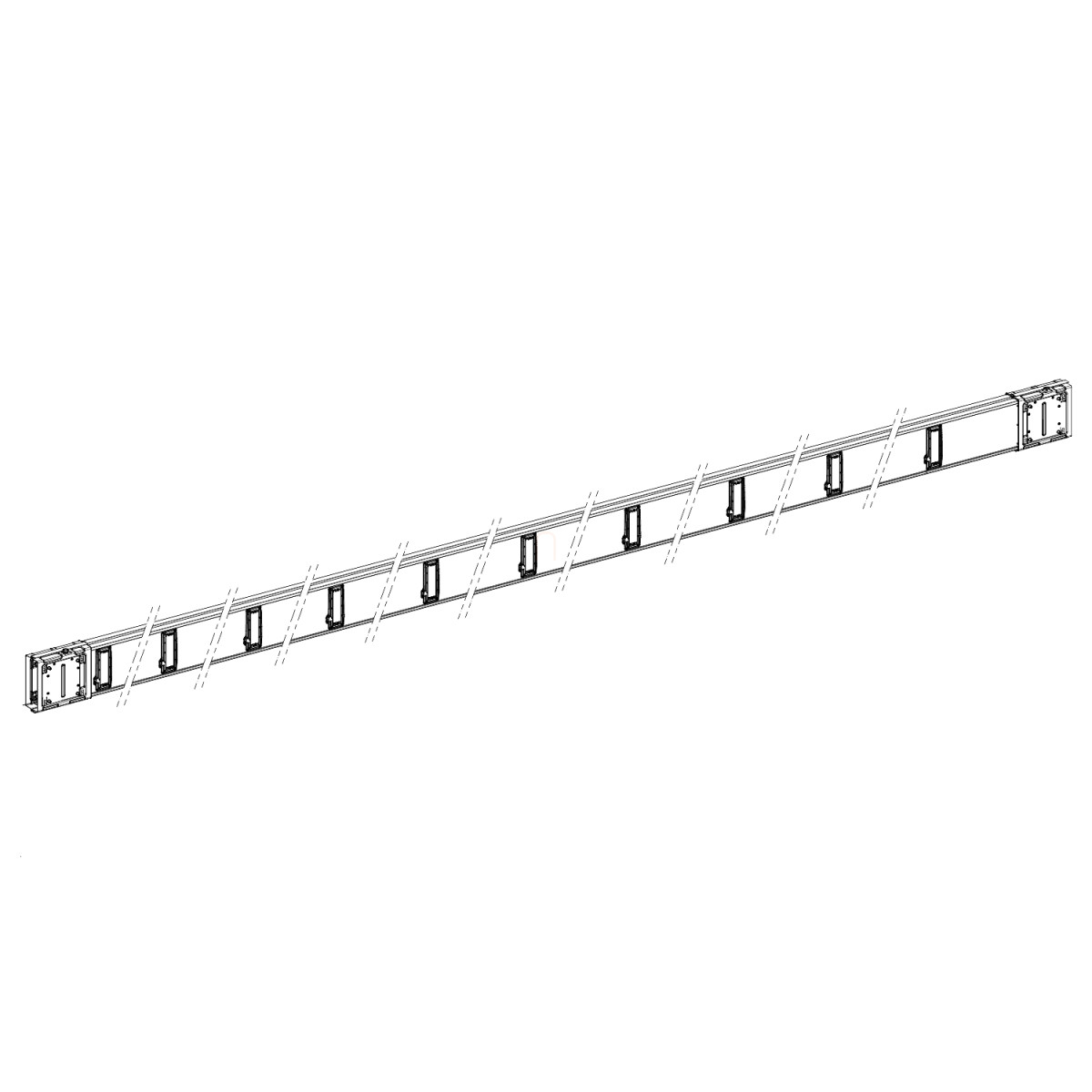

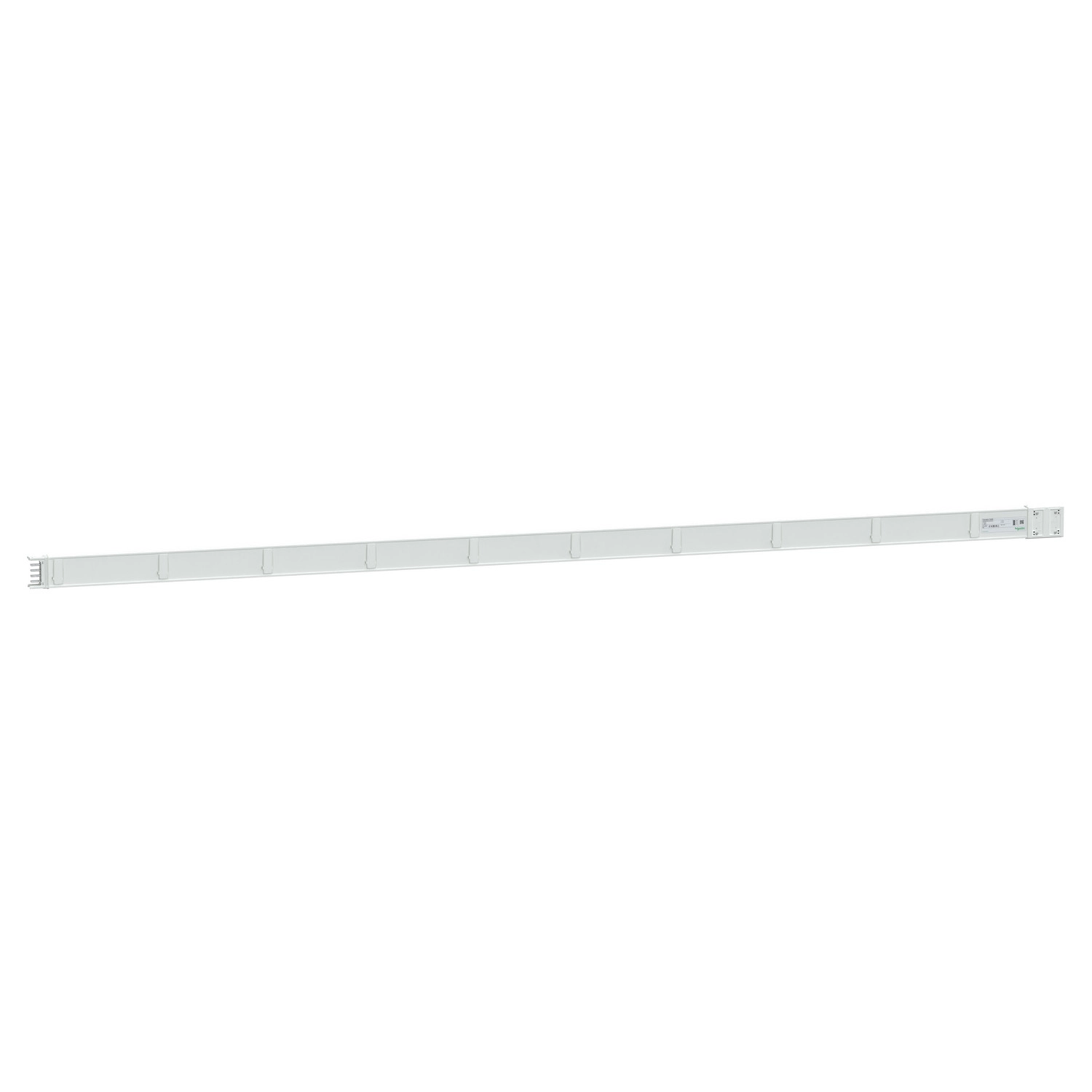

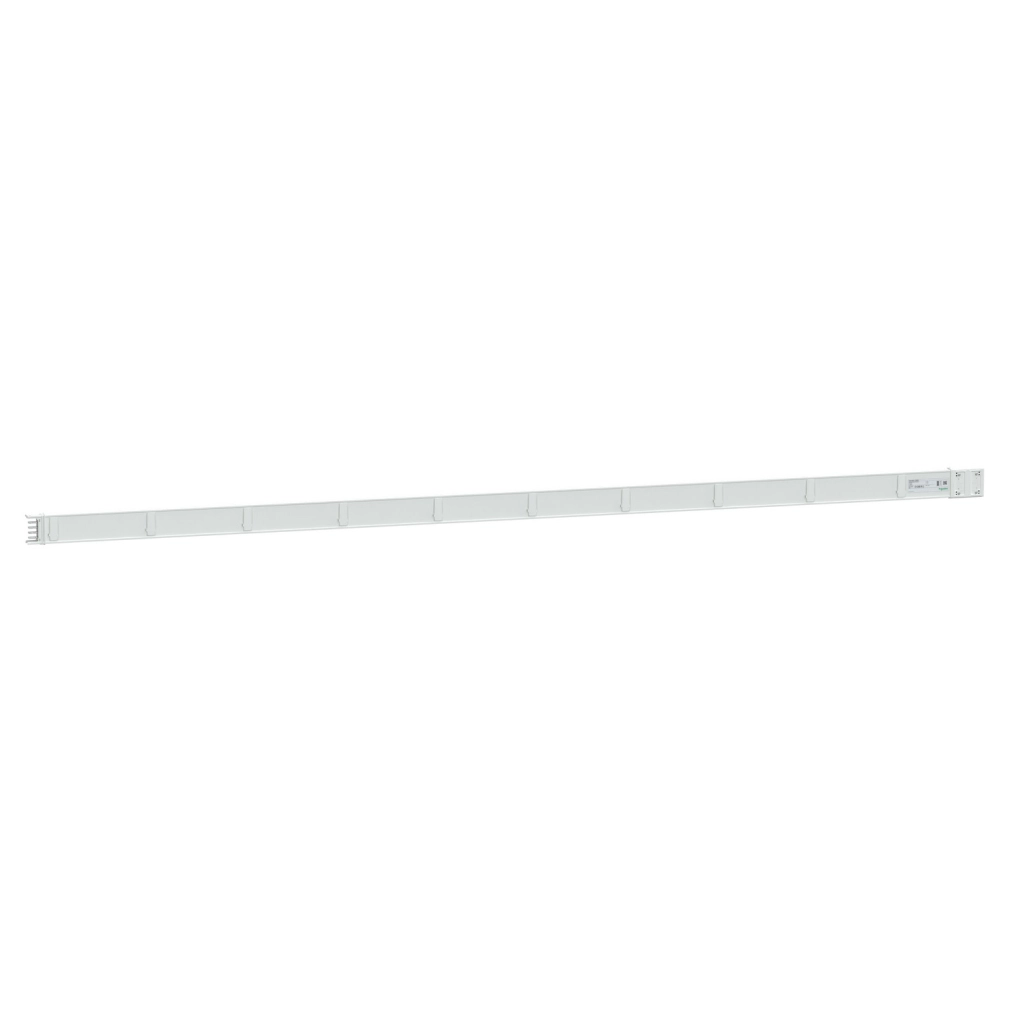

A Schneider Electric Canalis KSA250ED45020 egy professzionális vízszintes elosztó áramsínrendszer, amely kiváló megoldást nyújt az ipari és kereskedelmi létesítmények áramellátásának rugalmas kialakításához. Ez a 5 méter hosszú, fix méretű alumínium sín 250 A névleges üzemi áramerősséget biztosít, és 20 leágazási ponttal rendelkezik, amelyek egyenletesen, 500 mm-enként helyezkednek el a teljes hosszon, lehetővé téve a fogyasztók könnyű és rugalmas csatlakoztatását.
A Canalis KSA250ED45020 áramsínt kifejezetten horizontális elhelyezésre tervezték, és teljes 3L+N+PE vezetőrendszerrel szerelték fel, ami megfelelő biztonságot és védelmet nyújt. A rendszer a fehér (RAL 9001) színkód szerint készült, ami elegáns megjelenést biztosít még ipari környezetben is. Az áramsín IP55 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, így megbízhatóan védett por és vízsugár ellen, ami lehetővé teszi a változatos ipari és kereskedelmi környezetben történő alkalmazását.
A Schneider Electric Canalis KSA250ED45020 áramsín széles feszültségtartományban (230-690 V) használható, és 50/60 Hz hálózati frekvencián működtethető. Kiemelkedő műszaki paraméterei között szerepel a 8 kV névleges lökőfeszültség-állóság, a 690 V névleges szigetelési feszültség, valamint a 10 kA névleges rövid idejű áramállóság és a 28 kA névleges dinamikus áramállóság. Ezek a jellemzők kiváló védelmet biztosítanak különböző üzemi körülmények között, és magas fokú megbízhatóságot garantálnak. Az elektromos csatlakozás kent csúszóérintkezőkkel valósul meg, ami optimális teljesítményt és hosszú élettartamot biztosít.
A KSA250ED45020 áramsín kompakt méretekkel rendelkezik: szélessége 54 mm, magassága 146 mm, ami lehetővé teszi a helytakarékos telepítést. A rendszer csavarokkal rögzíthető, a semleges vezető pozíciója felül helyezkedik el. Kiemelkedő elektromos jellemzői mellett fontos megemlíteni a maximális feszültségesést is, amely különböző teljesítménytényezők mellett rendkívül alacsony: 1-es teljesítménytényező esetén <0,034 V, 0,9-es teljesítménytényezőnél <0,036 V, 0,8-as értéknél <0,035 V, míg 0,7-es teljesítménytényezőnél <0,034 V (mindegyik érték 50 Hz-en, 1A mellett, 100 m hosszra vonatkoztatva). A termék megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak, ami garantálja a magas minőségi és biztonsági követelményeknek való megfelelést. A KSA250ED45020 áramsín IK08 ütésállósági fokozattal is rendelkezik az IEC 62262 szerint, így ellenáll a mechanikai behatásoknak is.
KSA250ED45020 műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Eszköz rövid neve: KSA
Kínálat típusa: Classic
Termék vagy komponens típusa: Busbar trunking (áramsín)
Áramsín leírása: Vízszintes elosztó hossz
Terméktkompatibilitás: Canalis KSA áramsín 100...250 A
Vezetők anyaga: Alumínium
Áramsín polaritása: 3L + N + PE
Leágazási pontok száma: 20
Névleges üzemi áram: 250 A (35 °C-on)
IP védettségi fokozat: IP55 az IEC 60529 szerint
Szerelési mód: Csavarokkal
Méret típusa: Fix
Hosszúság: 5 m
Szín: Fehér (RAL 9001)
Kiegészítő információk
Pólusok száma: 4
Semleges vezető pozíciója: Felül
Szerelési pozíció: Vízszintes
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű áramállóság: 10 kA
Névleges dinamikus áramállóság: 28 kA
Elektromos csatlakozás: Kent csúszóérintkező
Szélesség: 54 mm
Magasság: 146 mm
Leágazási egység távolság: 500 mm
Elektromos jellemzők
Sugárzott mágneses mező: 0,69 µT
Termikus terhelés határ: 100000 kA².s
THDI: 0...15 % 250 A, 15...33 % 200 A, 33...100 % 160 A
Maximális feszültségesés:
- <0,034 V teljesítménytényező = 1 esetén 50 Hz-en 1A mellett 100 m hosszra
- <0,036 V teljesítménytényező = 0,9 esetén 50 Hz-en 1A mellett 100 m hosszra
- <0,035 V teljesítménytényező = 0,8 esetén 50 Hz-en 1A mellett 100 m hosszra
- <0,034 V teljesítménytényező = 0,7 esetén 50 Hz-en 1A mellett 100 m hosszra
Szabványok: IEC 61439-1, IEC 61439-6
Környezeti feltételek
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: 35 °C (terheléscsökkentés nélkül), 55 °C (terheléscsökkentési tényezővel)
