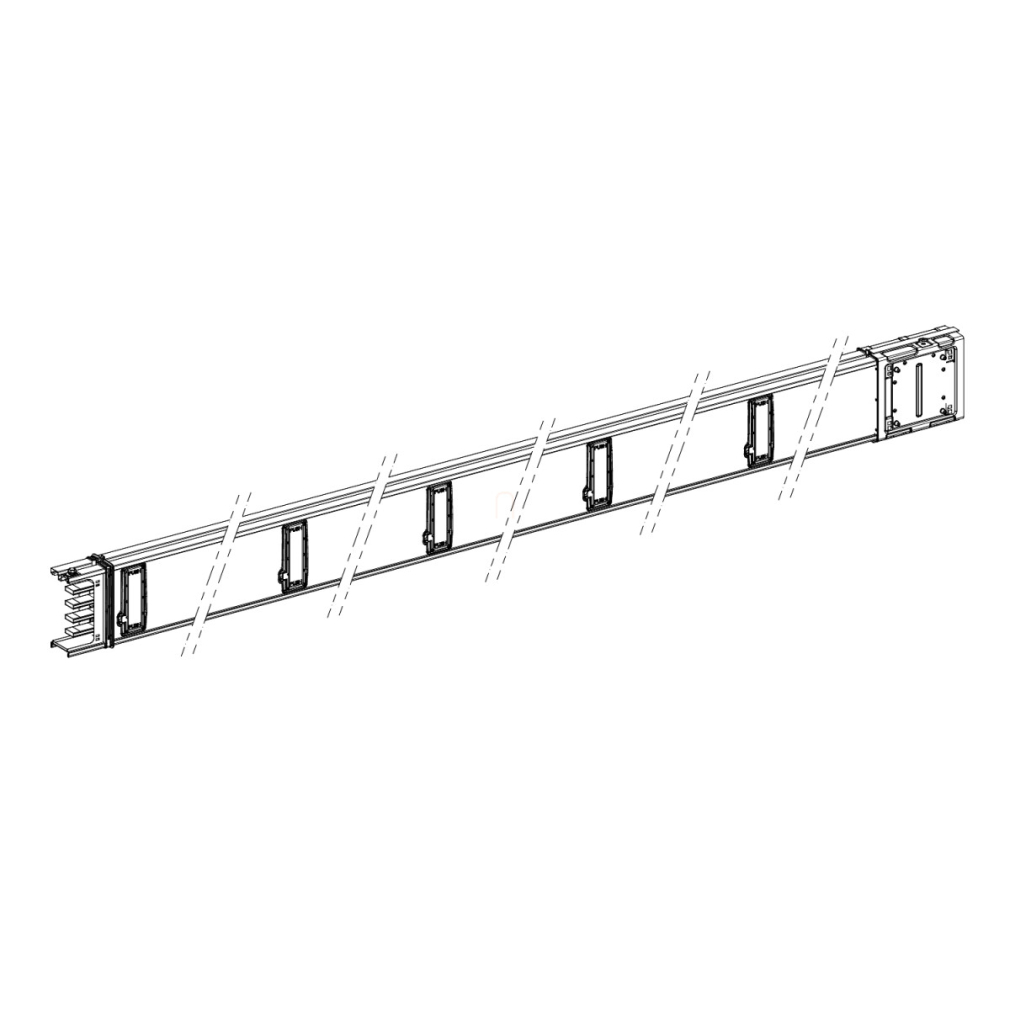

A Schneider Electric Canalis KSA250ED45010 egy professzionális, horizontális elosztásra tervezett sínes rendszer, amely kiváló megoldást kínál az ipari és kereskedelmi épületek elektromos energiaelosztásában. Ez a sínes rendszer 250A névleges üzemi áramot biztosít 35°C környezeti hőmérsékleten, ami ideálissá teszi közepes és nagyméretű létesítmények számára, ahol megbízható áramellátásra van szükség.
A KSA250ED45010 alumínium sínes rendszer 5 méter fix hosszúsággal rendelkezik, és 10 leágazási pontot tartalmaz, amelyek 1000 mm-enként helyezkednek el, lehetővé téve a rugalmas áramvételezést a teljes hossz mentén. A 3L+N+PE konfigurációval rendelkező sín fehér (RAL9001) színű kivitelben készül, ami esztétikusabb megjelenést biztosít a látható szerelési helyeken is. A rendszer IP55 védelmi fokozata megfelelő védelmet nyújt por és víz ellen a legtöbb beltéri és részben fedett kültéri alkalmazás esetén, az IK08 ütésállóság pedig kellő mechanikai ellenállóképességet biztosít.
Műszaki szempontból a Canalis KSA250 kiemelkedő tulajdonságokkal bír: 230-690V üzemi feszültségtartomány, 50/60 Hz hálózati frekvencia, 690V névleges szigetelési feszültség és 8 kV névleges lökőfeszültség-állóság. A rendszer 10 kA rövid idejű zárlati áramot és 28 kA csúcs zárlati áramot képes elviselni, ami kiváló megbízhatóságot jelent még nagy terhelésű vagy zajos elektromos környezetben is. Az elektromos csatlakozás kenőanyaggal ellátott csúszóérintkezőkön keresztül történik, biztosítva a kiváló elektromos vezetőképességet és a hosszú élettartamot. A sín kompakt méretekkel rendelkezik: 54 mm szélesség, 146 mm magasság, ami megkönnyíti a telepítést szűk helyeken is, miközben a THDI (teljes harmonikus torzítás) értékek különböző tartományokban szabályozottak, a maximális feszültségesés pedig rendkívül alacsony, kevesebb mint 0,034-0,036V 100 méterenként különböző teljesítménytényezők mellett.
A Canalis KSA250ED45010 sínes rendszer csavarozással rögzíthető, és elsősorban vízszintes pozícióban való telepítésre tervezték. A rendszer kiváló választás gyártócsarnokokban, raktárakban, adatközpontokban, kereskedelmi épületekben és más olyan létesítményekben, ahol megbízható, rugalmas és könnyen bővíthető áramellátási rendszerre van szükség. A termék különösen hasznos olyan helyszíneken, ahol a hagyományos kábelezés költséges vagy nehézkes lenne, illetve ahol gyakran változik az elektromos fogyasztók elhelyezkedése. A Schneider Electric Canalis KSA sínes rendszerek 100-250A közötti tartományban kompatibilisek egymással, így a különböző teljesítményigényű szakaszok könnyedén integrálhatók egyetlen rendszerbe.
Schneider Electric Canalis KS (KSA, KSC) - KSA250ED45010 - Egyenes elem 5 m 250 A műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Eszköz rövid neve: KSA
Ajánlat típusa: Classic
Termék vagy alkatrész típusa: Sínes áramelosztó
Sínes áramelosztó leírása: Horizontális elosztó egység
Termék kompatibilitás: Canalis KSA sínes áramelosztó 100...250 A
Vezetők anyaga: Alumínium
Sínes áramelosztó polaritása: 3L + N + PE
Leágazási pontok száma: 10
Névleges üzemi áram: 250 A 35 °C-on
IP védettségi fokozat: IP55 az IEC 60529 szerint
Rögzítési mód: Csavarokkal
Méret típusa: Fix
Hossz: 5 m
Szín: Fehér (RAL 9001)
Kiegészítő információk
Pólusok száma: 4
Semleges pozíció: Felül
Szerelési pozíció: Vízszintes
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű zárlati áram: 10 kA
Névleges csúcs zárlati áram: 28 kA
Elektromos csatlakozás: Kenőanyaggal ellátott csúszóérintkező
Szélesség: 54 mm
Magasság: 146 mm
Leágazási egység távolsága: 1000 mm
Sugárzott mágneses mező: 0,69 µT
Termikus terhelhetőségi határ: 100000 kA².s
THDI: 0...15 % 250 A
15...33 % 200 A
33...100 % 160 A
Maximális feszültségesés:
<0.034 V teljesítménytényező = 1 esetén 50 Hz-nél 1A-nél 100 m hosszan
<0.036 V teljesítménytényező = 0.9 esetén 50 Hz-nél 1A-nél 100 m hosszan
<0.035 V teljesítménytényező = 0.8 esetén 50 Hz-nél 1A-nél 100 m hosszan
<0.034 V teljesítménytényező = 0.7 esetén 50 Hz-nél 1A-nél 100 m hosszan
Szabványok: IEC 61439-1, IEC 61439-6
Környezeti feltételek
IK védettségi fokozat: IK08 az IEC 62262 szerint
Üzemi környezeti hőmérséklet:
35 °C (terheléscsökkentés nélkül)
55 °C (terheléscsökkentési tényezővel)
