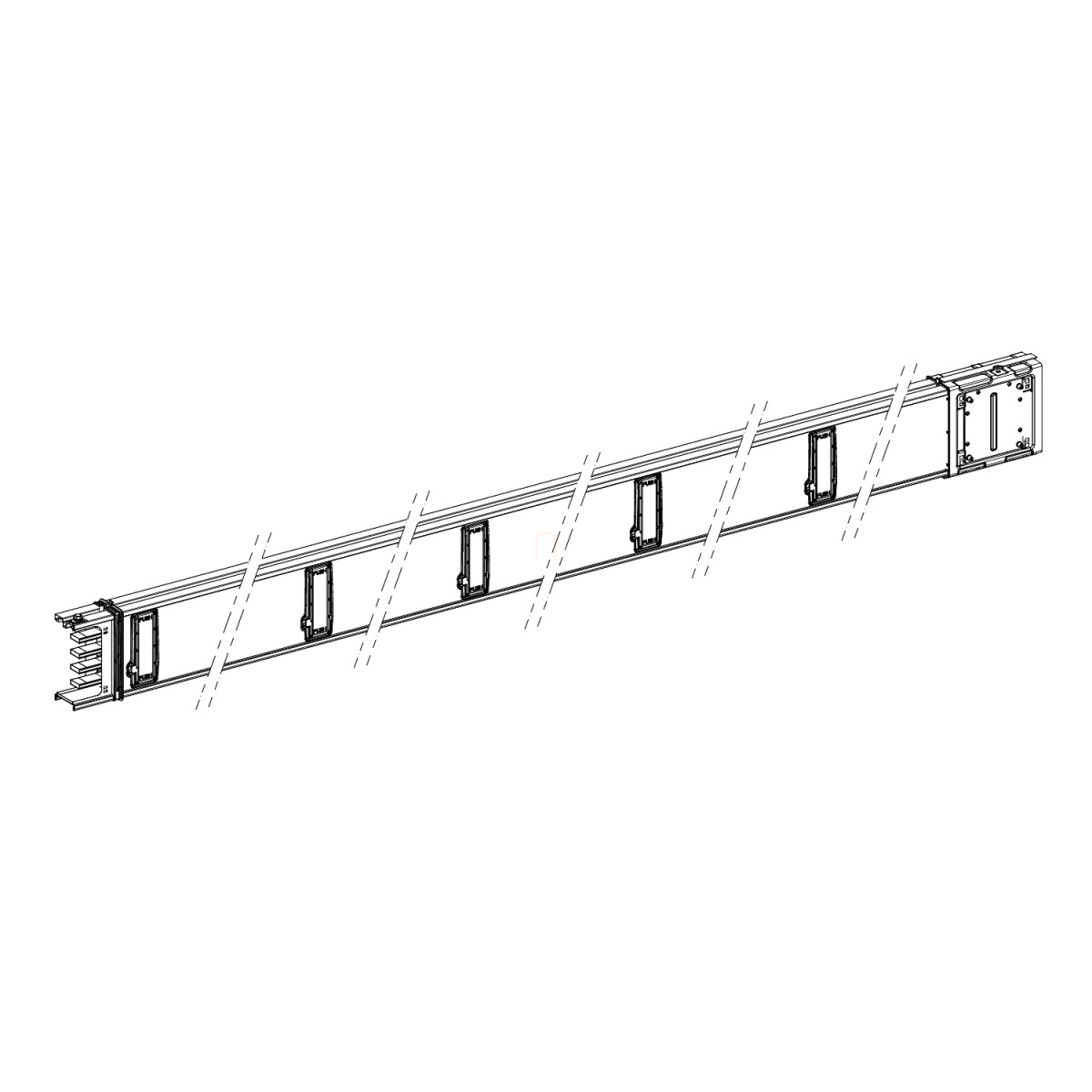

A Schneider Electric Canalis KSA160ED45010 egy professzionális, vízszintes elosztású sínes energiaelosztó rendszer, amely kifejezetten ipari környezetbe lett tervezve. Ez a fix hosszúságú, 5 méteres alumínium síntörzselem a Canalis KSA sorozat része, amely 100-250 A tartományban kínál megoldásokat. A termék fehér RAL9001 színű, és 3L+N+PE polaritással rendelkezik, így biztosítva a megfelelő áramellátást az ipari létesítményekben.
A KSA160ED45010 síntörzselem 160 A névleges üzemi áramot képes kezelni 35°C környezeti hőmérsékleten. Magasabb, akár 55°C-os környezeti hőmérsékleten is használható, ilyenkor azonban terhelhetőségi tényezőt kell alkalmazni. A rendszer IP55 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami magas szintű por- és vízvédelmet biztosít. Ütésállósága IK08 besorolású az IEC 62262 szabvány alapján, így megfelelően ellenáll a mechanikai behatásoknak is. Az alumínium vezetőknek köszönhetően könnyebb a kivitelezés, miközben biztosított a kiváló elektromos vezetőképesség.
A síntörzs 10 leágazási ponttal rendelkezik, amelyek 1000 mm-es távolságban vannak egymástól. Ez lehetővé teszi, hogy a termelőeszközöket rugalmasan csatlakoztasd a rendszerhez. A síntörzselem rögzítése csavarokkal történik, ami stabil és biztonságos rögzítést tesz lehetővé. A termék méretei: 54 mm széles, 146 mm magas, 5 méter hosszú. A tápfeszültség 230-690 V tartományban lehet, 50/60 Hz hálózati frekvencia mellett. A KSA160ED45010 névleges szigetelési feszültsége 690 V, névleges lökőfeszültség-állósága pedig 8 kV. A síntörzselem rövidzárlattal szembeni ellenállása is kiemelkedő: a névleges rövid idejű zárlati áramerőssége 4,45 kA, míg a névleges csúcszárlati áramerőssége 22 kA.
A Schneider Electric Canalis KSA160ED45010 síntörzs elektromos csatlakozása kenőanyaggal ellátott csúszó érintkezőkkel valósul meg, ami biztosítja a megbízható és hosszú élettartamú kapcsolatot. A termék különféle elektromos paraméterekkel rendelkezik, amelyek a biztonságos működést szolgálják: sugárzott mágneses tér 0,41 µT, hőterhelési határérték 202000 kA².s, és részletes feszültségesés értékek különböző teljesítménytényezők mellett. A teljes harmonikus torzítás (THDI) szempontjából három kategória van meghatározva: 0-15% THDI esetén 160 A, 15-33% THDI esetén 125 A, 33-100% THDI esetén pedig 100 A áramot képes kezelni. A Canalis KSA síntörzselemek megfelelnek az IEC 61439-1 és IEC 61439-6 szabványoknak, így biztosítva a nemzetközi megfelelőséget és kompatibilitást. A semleges vezető pozíciója felül található, és a rendszer vízszintes szerelési pozícióban használható optimálisan.
Schneider Electric Canalis KS (KSA, KSC) - KSA160ED45010 - Egyenes elem 160 A, 5 m műszaki adatok
Főbb műszaki jellemzők
Termékcsalád: Canalis
Termék rövid neve: KSA
Terméktípus: Classic
Termék vagy komponens típusa: Síntörzs
Síntörzs leírása: Vízszintes elosztási hossz
Termék kompatibilitás: Canalis KSA síntörzs 100...250 A
Vezetőanyag: Alumínium
Síntörzs polaritása: 3L + N + PE
Leágazási pontok száma: 10
Névleges üzemi áram: 160 A 35 °C-on
IP védettségi fokozat: IP55 az IEC 60529 szerint
Szerelési mód: Csavarokkal
Méret típusa: Fix
Hosszúság: 5 m
Szín: Fehér (RAL 9001)
Kiegészítő adatok
Pólusok száma: 4
Semleges pozíció: Felül
Szerelési helyzet: Vízszintes
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű zárlati áramerősség: 4,45 kA
Névleges csúcszárlati áramerősség: 22 kA
Elektromos csatlakozás: Kenőanyaggal ellátott csúszó érintkező
Szélesség: 54 mm
Magasság: 146 mm
Leágazási egység távolság: 1000 mm
Környezeti feltételek
Sugárzott mágneses tér: 0,41 µT
Hőterhelési határérték: 202000 kA².s
THDI: 0...15 % 160 A, 15...33 % 125 A, 33...100 % 100 A
Maximális feszültségesés: <0,067 V teljesítménytényező = 1 esetén 50 Hz-en 1A-nél 100 m hosszra
<0,066 V teljesítménytényező = 0,9 esetén 50 Hz-en 1A-nél 100 m hosszra
<0,061 V teljesítménytényező = 0,8 esetén 50 Hz-en 1A-nél 100 m hosszra
<0,056 V teljesítménytényező = 0,7 esetén 50 Hz-en 1A-nél 100 m hosszra
Szabványok: IEC 61439-1, IEC 61439-6
IK védettségi fokozat: IK08 az IEC 62262 szerint
Környezeti hőmérséklet üzemeltetés során: 35 °C (terheléscsökkentés nélkül), 55 °C (terheléscsökkentő tényezővel)
