A Schneider Electric Canalis KSA1000ED45010 egy professzionális, magas minőségű vízszintes sínelosztó rendszer, amely kiváló megoldást nyújt az ipari és kereskedelmi létesítmények nagy terhelésű elektromos elosztóhálózatainak kialakításához. Ez a fix hosszúságú, 5 méteres alumínium sínezet 1000A névleges üzemi árammal rendelkezik, ami kiemelkedő teljesítményt biztosít a legigényesebb alkalmazásokhoz is.
A Canalis KSA1000ED45010 sínelosztó 10 leágazási pontot kínál, amelyek optimális elosztást tesznek lehetővé. A 3L+N+PE polaritású rendszer teljes körű védelmet biztosít, miközben megfelel a legmagasabb biztonsági előírásoknak is. Az IP55-ös védettség garantálja a megbízható működést még poros vagy nedves környezetben is. A fehér (RAL9001) színű burkolat nem csak esztétikus megjelenést biztosít, de praktikus is, hiszen segít a környezet tisztán tartásában és a por láthatóságában.
A KSA1000ED45010 műszaki paraméterei lenyűgözőek: 230-690V üzemi feszültség, 50/60 Hz hálózati frekvencia, 8 kV névleges lökőfeszültség-állóság és 690V szigetelési feszültség. A termék kiemelkedő rövidzárlati jellemzőkkel rendelkezik, 37,4 kA névleges rövid idejű áramállósággal és 78,7 kA csúcsáram-állósággal. A vízszintes szerelési pozícióban rögzíthető sínelosztó méretei: 113 mm szélesség, 146 mm magasság, ami kompakt megoldást biztosít még korlátozott hellyel rendelkező telepítési környezetben is. A kenőanyaggal ellátott csúszóérintkezős elektromos csatlakozás maximális megbízhatóságot és tartósságot biztosít.
A Schneider Electric Canalis KSA1000ED45010 sínelosztó kiváló elektromos tulajdonságokkal rendelkezik, beleértve az alacsony sugárzott mágneses mezőt (1,27 μT) és a kiemelkedő termikus terhelhetőséget (1758000 kA².s). A feszültségesés értékei rendkívül alacsonyak, ami energiahatékony működést biztosít: <0,005 V (teljesítménytényező = 1), <0,007 V (teljesítménytényező = 0,9 vagy 0,8) és <0,008 V (teljesítménytényező = 0,7) 50 Hz-en, 1A áramerősségnél 100 méteres hosszon. A termék teljes mértékben megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak, valamint IK08 fokozatú mechanikai védettséggel is rendelkezik az IEC 62262 szerint. Az üzemi hőmérséklettartomány 35°C (teljesítménycsökkentés nélkül) és 55°C (teljesítménycsökkentéssel) között van, ami széles körű felhasználhatóságot biztosít különböző környezeti feltételek mellett.

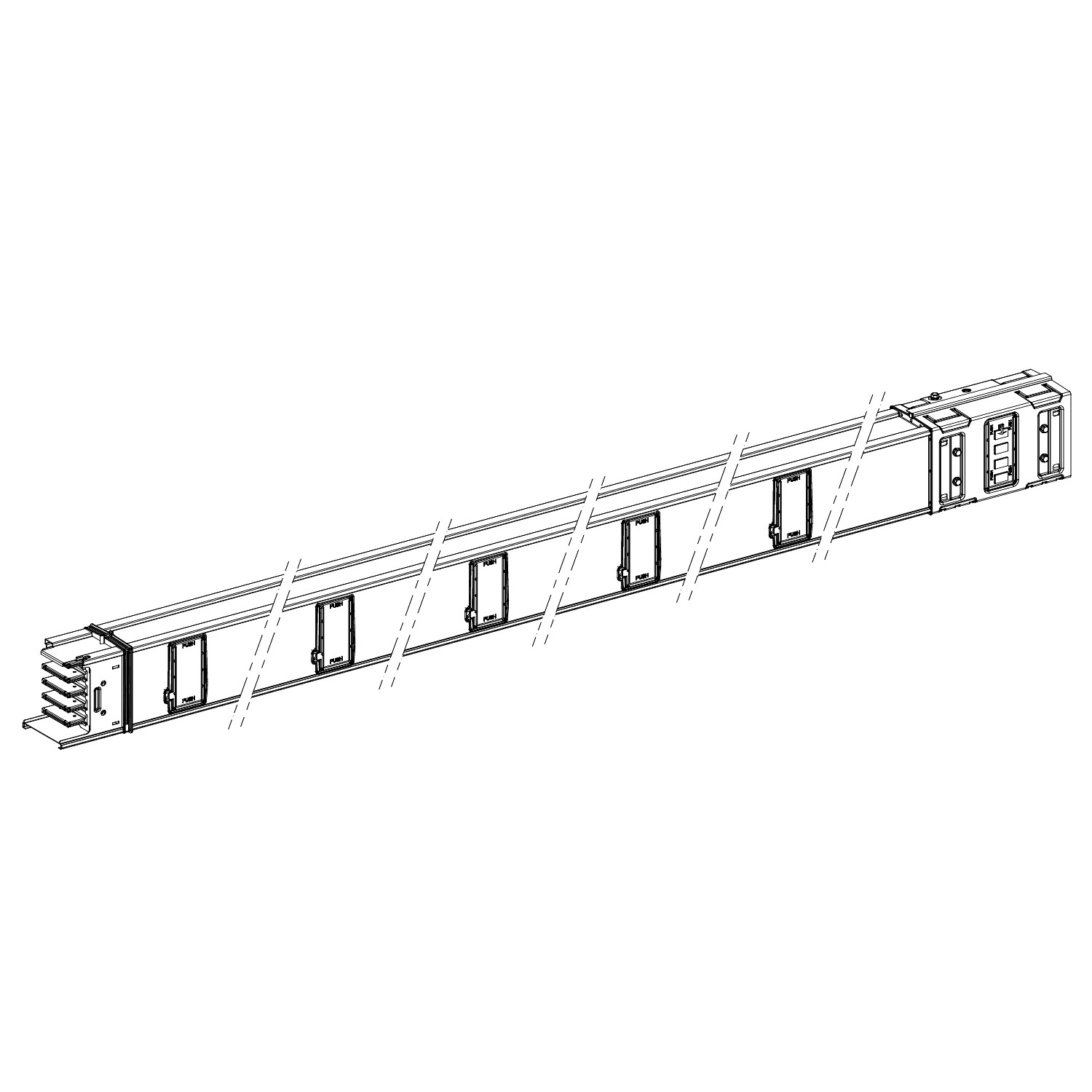

Schneider Electric Canalis KS (KSA, KSC) - KSA1000ED45010 - Egyenes elem, 1000 A, 5 m műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Eszköz rövidnév: KSA
Termékajánlat típusa: Classic
Termék vagy komponens típusa: Sínelosztó
Sínelosztó leírása: Vízszintes elosztó szakasz
Termék kompatibilitás: Canalis KSA sínelosztó 500...1000 A
Vezetők anyaga: Alumínium
Sínelosztó polaritása: 3L + N + PE
Leágazási csatlakozások száma: 10
Névleges üzemi áram: 1000 A 35 °C-on
IP védettségi fokozat: IP55 az IEC 60529 szerint
Szerelési mód: Csavarozással
Mérettípus: Fix
Hossz: 5 m
Szín: Fehér (RAL 9001)
Kiegészítő információk
Pólusok száma: 4
Nulla vezető pozíciója: Felül
Szerelési pozíció: Vízszintes
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű áramállóság: 37,4 kA
Névleges csúcsáram-állóság: 78,7 kA
Elektromos csatlakozás: Kenőanyaggal ellátott csúszóérintkezés
Szélesség: 113 mm
Magasság: 146 mm
Leágazási egységek távolsága: 1000 mm
Sugárzott mágneses mező: 1,27 µT
Termikus terhelés határértéke: 1758000 kA².s
Teljesítményjellemzők
THDI (teljes harmonikus torzítás, áram):
0...15 % 1000 A
15...33 % 800 A
33...100 % 630 A
Maximális feszültségesés:
<0,005 V teljesítménytényező = 1 esetén 50 Hz-en 1A áramnál 100 m hosszra
<0,007 V teljesítménytényező = 0,9 esetén 50 Hz-en 1A áramnál 100 m hosszra
<0,007 V teljesítménytényező = 0,8 esetén 50 Hz-en 1A áramnál 100 m hosszra
<0,008 V teljesítménytényező = 0,7 esetén 50 Hz-en 1A áramnál 100 m hosszra
Szabványok
IEC 61439-1
IEC 61439-6
Környezeti jellemzők
IK védelmi fokozat: IK08 az IEC 62262 szerint
Környezeti működési hőmérséklet: 35 °C (teljesítménycsökkentés nélkül), 55 °C (teljesítménycsökkentéssel)
