A Schneider Electric Canalis KSA1000ED4306 egy prémium minőségű, vízszintes elosztású alumínium sínes rendszer, amely kifejezetten nagy terhelésű ipari környezetben való használatra terveztek. Ez a Canalis KSA sorozat kiemelkedő tagja, amely 1000A névleges üzemi áramot biztosít 35°C környezeti hőmérsékleten, tökéletes választást jelentve nagyobb gyártóüzemek, adatközpontok vagy kereskedelmi létesítmények energiaelosztási feladataira.

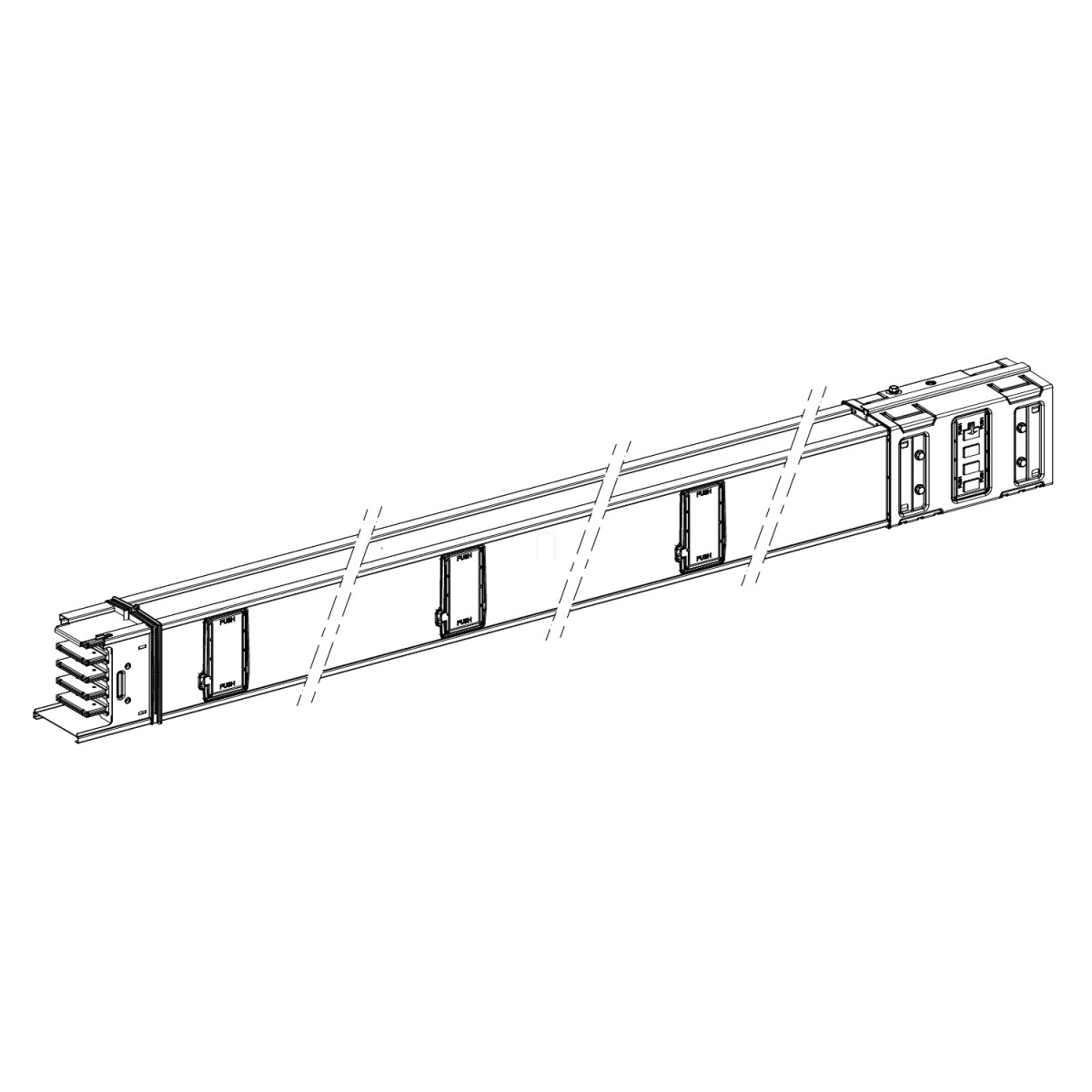

A KSA1000ED4306 egy fix hosszúságú, 3 méteres szakasz, amely hat leágazási lehetőséget kínál, egyenletes, 1000 mm-es közökkel elhelyezve. A sínes rendszer 3L+N+PE polaritással rendelkezik, ami teljes körű védelmet és rugalmasságot biztosít különböző berendezések csatlakoztatásához. Az alumínium vezetők optimális egyensúlyt teremtenek a jó elektromos vezetőképesség és a kisebb súly között, megkönnyítve a telepítést és csökkentve a szerkezeti terhelést. A sínek fehér RAL9001 színű burkolattal rendelkeznek, amely nemcsak esztétikus megjelenést kölcsönöz, hanem elősegíti a jobb láthatóságot is ipari környezetben.
A Canalis KSA1000ED4306 kiemelkedő védelmi tulajdonságokkal büszkélkedhet: IP55-ös védettségi szintje biztosítja a por és nedvesség elleni hatékony védelmet az IEC 60529 szabvány szerint, míg az IK08 besorolás az IEC 62262 szabványnak megfelelően garantálja a mechanikai behatásokkal szembeni ellenállóképességét. A rendszer 230-690V üzemi feszültségtartományban működik, 50/60 Hz hálózati frekvencián, 8 kV névleges lökőfeszültség-állósággal és 690 V névleges szigetelési feszültséggel. A KSA1000 képes elviselni 37,4 kA névleges rövid idejű zárlati áramot és 78,7 kA névleges csúcs zárlati áramot, ami kiváló védelmet nyújt túlterhelés esetén.
A sínes rendszer csatlakoztatása kent csúszóérintkezőkkel történik, ami megbízható elektromos kapcsolatot és hosszú élettartamot biztosít. A termék kompakt méretekkel rendelkezik: 113 mm szélességgel és 146 mm magassággal, amely lehetővé teszi a hatékony térkihasználást még korlátozott helyen is. A sínes rendszer továbbá kiemelkedően alacsony feszültségesést produkál: teljesítménytényező = 1 esetén kevesebb mint 0,005 V 100 méterenként 1A áramnál, ami minimalizálja az energiaveszteséget hosszabb vezetékeknél is. A KSA1000ED4306 megfelel a vonatkozó IEC 61439-1 és IEC 61439-6 szabványoknak, garantálva a biztonságos és megbízható működést a legigényesebb alkalmazásokban is, akár 55°C környezeti hőmérsékletig (terheléscsökkentési tényezővel).
Schneider Electric Canalis KS (KSA, KSC) - KSA1000ED4306 - Egyenes elem, 1000 A, 3 m műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Rövid név: KSA
Terméktípus: Klasszikus
Komponens típusa: Sínes rendszer
Sínes rendszer leírása: Vízszintes elosztású szakasz
Termék kompatibilitás: Canalis KSA sínes rendszer 500...1000 A
Vezetők anyaga: Alumínium
Sínes rendszer polaritása: 3L + N + PE
Leágazási csatlakozók száma: 6
Névleges üzemi áram: 1000 A 35 °C-on
IP védettség: IP55 az IEC 60529 szerint
Rögzítési mód: Csavarokkal
Mérettípus: Fix
Hossz: 3 m
Szín: Fehér (RAL 9001)
Kiegészítő jellemzők
Pólusok száma: 4
Nullavezető pozíciója: Fent
Szerelési pozíció: Vízszintes
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű zárlati áram: 37,4 kA
Névleges csúcs zárlati áram: 78,7 kA
Elektromos csatlakozás: Kent csúszóérintkező
Szélesség: 113 mm
Magasság: 146 mm
Leágazási egység távolsága: 1000 mm
Sugárzott mágneses mező: 1,27 μT
Termikus igénybevételi határ: 1758000 kA².s
THDI: 0...15 % 1000 A
15...33 % 800 A
33...100 % 630 A
Maximális feszültségesés: <0,005 V teljesítménytényező = 1 esetén 50 Hz-en 1A-nál 100 m hosszon
<0,007 V teljesítménytényező = 0,9 esetén 50 Hz-en 1A-nál 100 m hosszon
<0,007 V teljesítménytényező = 0,8 esetén 50 Hz-en 1A-nál 100 m hosszon
<0,008 V teljesítménytényező = 0,7 esetén 50 Hz-en 1A-nál 100 m hosszon
Szabványok: IEC 61439-1
IEC 61439-6
Környezeti jellemzők
IK mechanikai védettség: IK08 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: 35 °C (terheléscsökkentés nélkül)
55 °C (terheléscsökkentési tényezővel)
