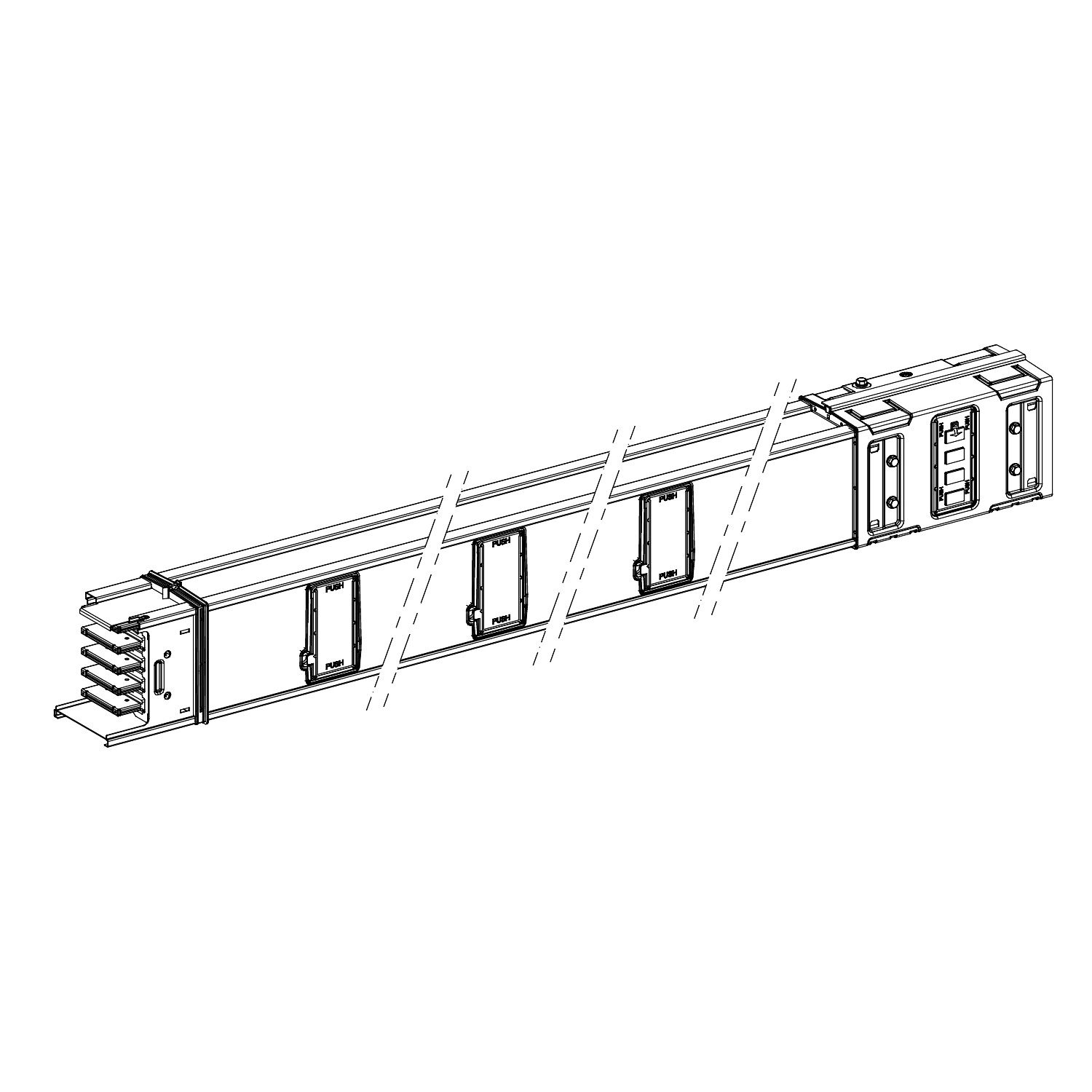

A Schneider Electric Canalis KSA1000ED4206 egy kiváló minőségű, vízszintes elosztásra szolgáló sínes energiaelosztó rendszerelem az ipari és kereskedelmi épületek hatékony és biztonságos energiaellátásához. Ez a fix hosszúságú, 2 méteres alumínium busway rendszerelem a Canalis KSA termékcsalád része, amely 500-1000 A tartományban biztosítja a megbízható teljesítmény-elosztást.
A KSA1000ED4206 modell 1000 A névleges üzemi áramerősséggel rendelkezik 35°C környezeti hőmérsékletig, terhelés nélkül. A sínes elosztó 3L+N+PE polaritással, azaz háromfázisú, nullavezetős és védőföldeléses kialakítással készül, így tökéletesen alkalmas modern ipari létesítmények, adatközpontok, gyártóüzemek teljes körű energiaellátására. A 6 darab leágazási pont 500 mm-enként elhelyezve rugalmas csatlakozási lehetőséget biztosít különböző fogyasztók számára. Fehér (RAL 9001) színű burkolata esztétikus megjelenést biztosít még látható szerelés esetén is.
Az IP55 védettségi fokozat (IEC 60529 szerint) és az IK08 ütésállóság (IEC 62262 szerint) kiváló védelmet nyújt por és nedvesség ellen, valamint mechanikai behatásokkal szemben is ellenálló. A termék csavarozással rögzíthető, és kifejezetten vízszintes elhelyezésre tervezték. A csatlakozás kent csúszóérintkezőkkel történik, amely biztosítja a kiváló elektromos kapcsolatot és minimális karbantartási igényt. A busway méretei (113 mm szélesség, 146 mm magasság) kompakt beépítést tesznek lehetővé, miközben a rendszer képes 37,4 kA névleges rövid idejű zárlati áram és 78,7 kA névleges dinamikus zárlati áram elviselésére.
A Canalis KSA1000ED4206 rendkívül alacsony feszültségesést biztosít: kevesebb mint 0,005 V 100 méterenként 1 A áramerősség és teljesítménytényező = 1 esetén, amely kiváló energiahatékonyságot eredményez. Különböző teljesítménytényezőknél is rendkívül kedvező értékeket mutat: 0,9-es teljesítménytényező mellett kevesebb mint 0,007 V, 0,8-as teljesítménytényező mellett kevesebb mint 0,007 V, és 0,7-es teljesítménytényező mellett kevesebb mint 0,008 V feszültségesés 100 méterenként. A rendszer 230-690 V üzemi feszültségtartományban működik, 50/60 Hz hálózati frekvenciával. A névleges szigetelési feszültség 690 V, míg a névleges lökőfeszültség-állóság 8 kV. A termék megfelel az IEC 61439-1 és IEC 61439-6 szabványoknak, amely garantálja a legmagasabb minőségi és biztonsági követelményeknek való megfelelést.
Schneider Electric Canalis KS (KSA, KSC) - KSA1000ED4206 - Egyenes elem, 1000 A, 2 m műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Eszköz rövid neve: KSA
Ajánlat típusa: Advanced
Termék vagy komponens típus: Sínes rendszer
Sínes rendszer leírása: Vízszintes elosztó elem
Termék kompatibilitás: Canalis KSA sínes rendszer 500...1000 A
Vezetőanyag: Alumínium
Sínes rendszer polaritása: 3L + N + PE
Leágazási pontok száma: 6
Névleges üzemi áramerősség: 1000 A 35 °C-on
IP védettségi fokozat: IP55 az IEC 60529 szerint
Rögzítési mód: Csavarozással
Méret típusa: Fix
Hosszúság: 2 m
Szín: Fehér (RAL 9001)
Kiegészítő információk
Pólusok száma: 4
Nulla vezető helyzete: Felül
Szerelési pozíció: Vízszintes
Névleges üzemi feszültség: 230...690 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű zárlati áram: 37,4 kA
Névleges dinamikus zárlati áram: 78,7 kA
Elektromos csatlakozás: Kent csúszóérintkező
Szélesség: 113 mm
Magasság: 146 mm
Sugárzott mágneses tér: 1,27 µT
Termikus igénybevételi határ: 1758000 kA².s
THDI: 0...15 % 1000 A, 15...33 % 800 A, 33...100 % 630 A
Maximális feszültségesés: <0,005 V 1-es teljesítménytényező mellett 50 Hz-en 1A esetén 100 m hosszon, <0,007 V 0,9-es teljesítménytényező mellett 50 Hz-en 1A esetén 100 m hosszon, <0,007 V 0,8-as teljesítménytényező mellett 50 Hz-en 1A esetén 100 m hosszon, <0,008 V 0,7-es teljesítménytényező mellett 50 Hz-en 1A esetén 100 m hosszon
Szabványok: IEC 61439-1, IEC 61439-6
Környezet
IK védettségi fokozat: IK08 az IEC 62262 szerint
Környezeti hőmérséklet üzem közben: 35 °C (korlátozás nélkül), 55 °C (korlátozási tényezővel)
