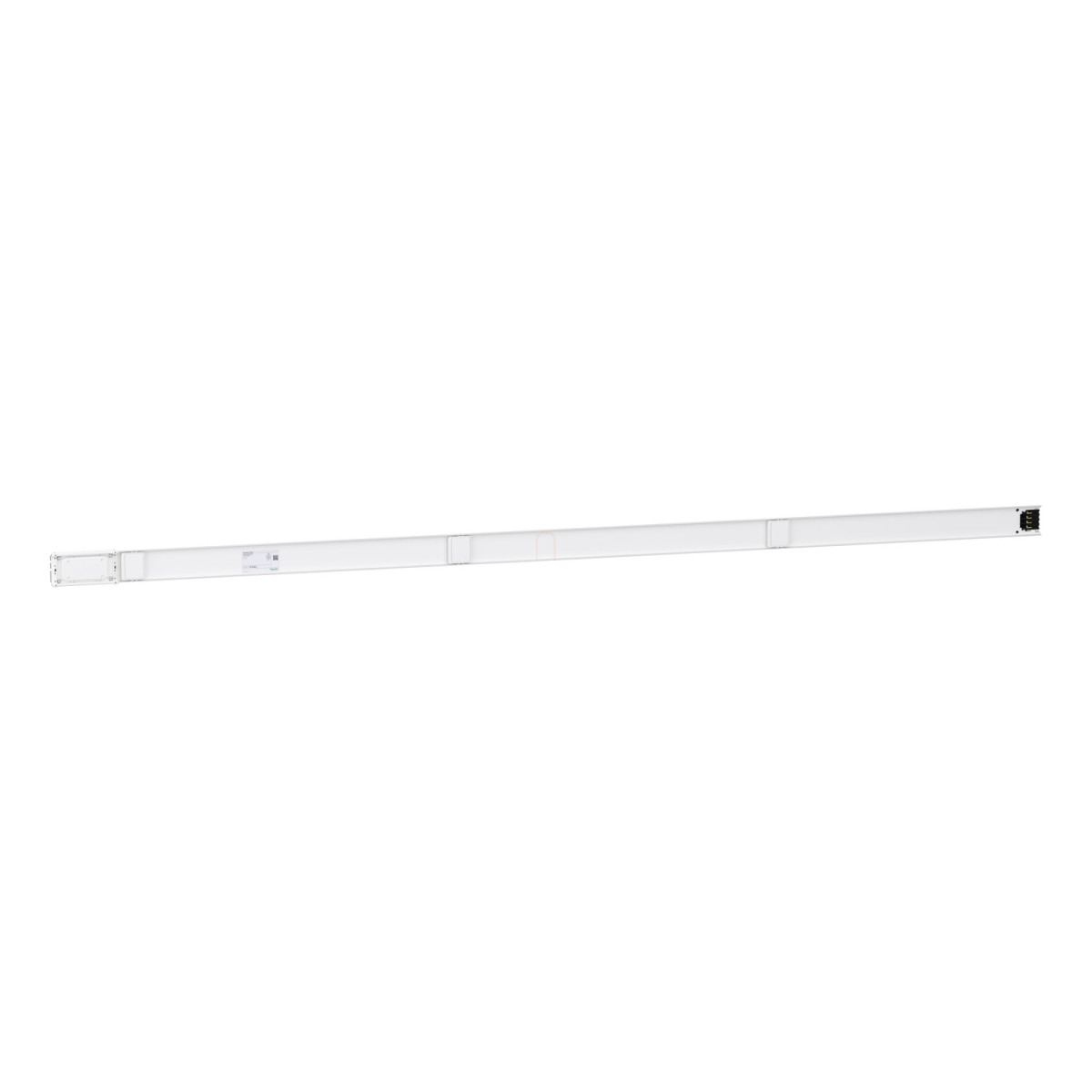

A Schneider Electric Canalis KN termékcsalád KNT63ED4303 típusú egyenes elosztósínje professzionális áramvezetési megoldást kínál az alacsony teljesítményű árameloszlási rendszerekhez. Ez a 3 méteres, fix hosszúságú, alumínium kivitelű sínes rendszer 3L+N+PE vagy 3L+PEN konfigurációval rendelkezik, és ideális olyan létesítményekhez, ahol megbízható, biztonságos és rugalmas áramellátásra van szükség.
A KNT63ED4303 sínes elosztórendszer 63 A névleges üzemi áramerősséget biztosít 35°C-on, és három leágazási ponttal rendelkezik, ahol további készülékek csatlakoztathatók. A rendszer 230-500 V üzemi feszültségtartományban működik, 50/60 Hz hálózati frekvencián. Műszaki paramétereit tekintve kiemelkedő a 6 kV névleges lökőfeszültség-állóság és az 500 V névleges szigetelési feszültség. A sín 1,4 kA névleges rövid idejű áramterhelést és 11 kA névleges csúcsáramot képes elviselni. Az elektromos csatlakozás kent csúszóérintkező segítségével valósul meg, ami biztosítja a megbízható áramátvitelt.
A KNT63ED4303 sínes rendszer telepítése csavarozással történik, ahol a semleges vezető pozíciója felül található. Kiemelkedő védelmi képességekkel rendelkezik, teljesíti az IP55 védettségi fokozatot az IEC 60529 szabvány szerint, valamint IK08 ütésállósággal bír az IEC 62262 szabvány alapján. A sínes rendszer fehér (RAL 9001) színű, és nettó súlya 5,7 kg. Működési hőmérséklet-tartománya széles skálán mozog: 0-35°C között 100%-os névleges árammal használható, majd a hőmérséklet emelkedésével arányosan csökken a megengedett terhelés (35-40°C / 97%, 40-45°C / 94%, 45-50°C / 91%, 50-55°C / 87%). A termék méretei: 92 mm szélesség, 27,5 mm mélység, 3 méter hosszúság.
A Schneider Electric Canalis KNT63ED4303 egyenes elosztósínje kiváló választás olyan alkalmazásokhoz, ahol fontos a megbízható teljesítmény és a pontos áramellátás. A rendszer megfelel az IEC 61439-6 nemzetközi szabványnak, amely garantálja a biztonságos működést és a kompatibilitást más rendszerekkel. Az egyedi tulajdonságok, mint a kis feszültségesés (kevesebb mint 0,178 V 100 méterenként teljesítménytényezőtől függően), az alacsony sugárzott mágneses tér (0,063 µT) és a különböző harmonikus torzítási indexek (THDI) figyelembevétele biztosítja, hogy a rendszer különböző terhelési körülmények között is optimálisan teljesítsen.
Schneider Electric Canalis KN - KNT63ED4303 - Egyenes sín, 63 A műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Terméknév: KN
Termék típusa: Egyenes sín
Alkalmazás: Alacsony teljesítményű árameloszlás
Névleges üzemi áram: 63 A 35 °C-on
Sínrendszer polaritása: 3L + N + PE vagy 3L + PEN
Leágazási pontok száma: 3
Hossz: 3 m
Elektromos jellemzők
Névleges üzemi feszültség: 230...500 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Névleges szigetelési feszültség: 500 V
Névleges rövid idejű áram: 1,4 kA
Névleges csúcsáram: 11 kA
Elektromos csatlakozás: Kent csúszóérintkező
Sugárzott mágneses tér: 0,063 µT
Termikus feszültségkorlát: 1980 kA².s
THDI (harmonikus torzítási index)
0...15 %: 63 A
15...33 %: 50 A
33...100 %: 40 A
Maximális feszültségesés
<0,178 V teljesítménytényező = 1 esetén 50 Hz-en 1A-nél 100 m hosszra
<0,169 V teljesítménytényező = 0,9 esetén 50 Hz-en 1A-nél 100 m hosszra
<0,155 V teljesítménytényező = 0,8 esetén 50 Hz-en 1A-nél 100 m hosszra
<0,140 V teljesítménytényező = 0,7 esetén 50 Hz-en 1A-nél 100 m hosszra
Fizikai jellemzők
Rögzítési mód: Csavarokkal
Semleges vezető pozíciója: Felül
Áramkörök száma: 1
Vezérlés típusa: Kommunikációs
Szabványok: IEC 61439-6
Szélesség: 92 mm
Mélység: 27,5 mm
Szín: Fehér (RAL 9001)
Nettó súly: 5,7 kg
Környezeti jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szabvány szerint
IK ütésállóság: IK08 az IEC 62262 szabvány szerint
Üzemi hőmérséklet tartományok
0...35 °C (100 % of In)
35...40 °C (97 % of In)
40...45 °C (94 % of In)
45...50 °C (91 % of In)
50...55 °C (87 % of In)
