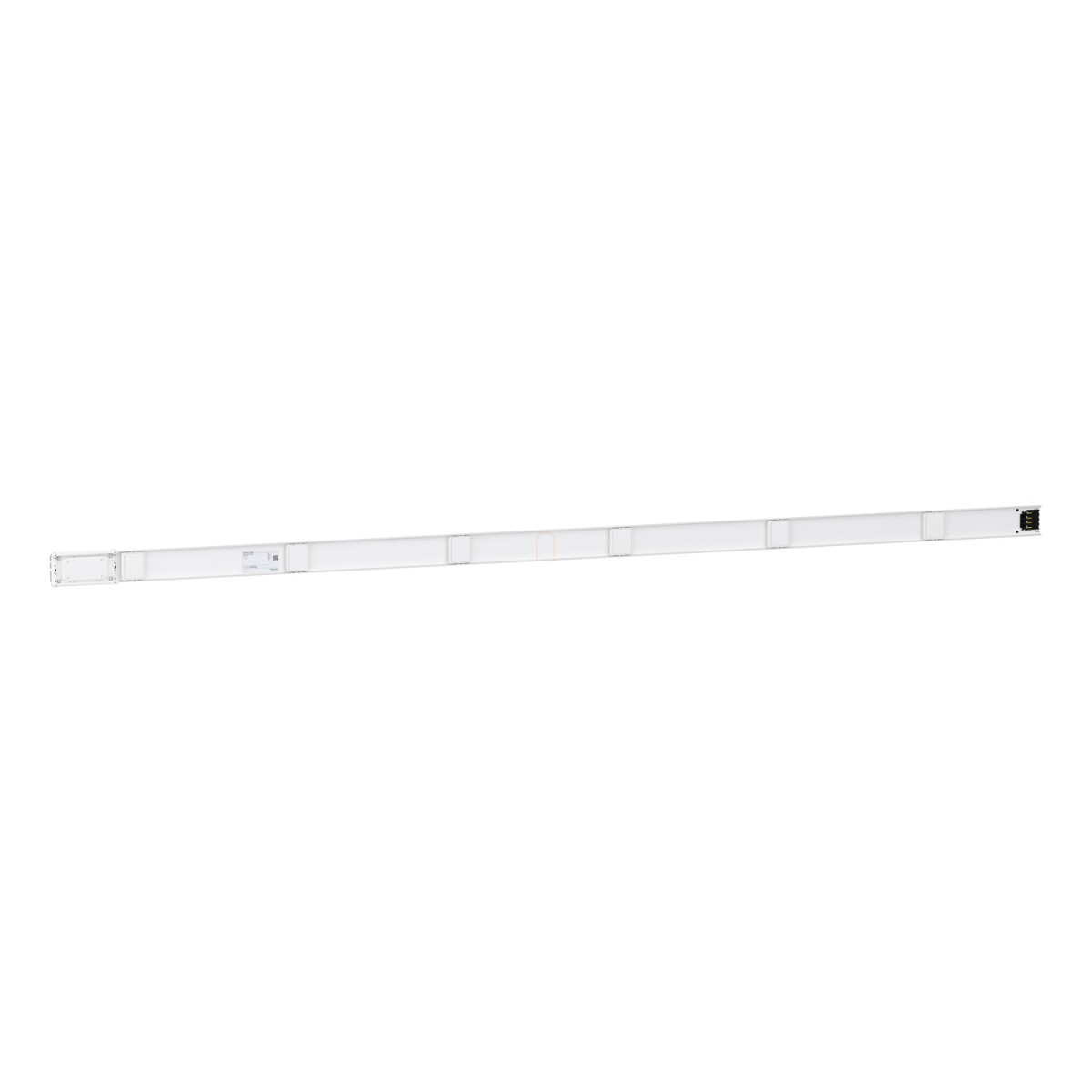

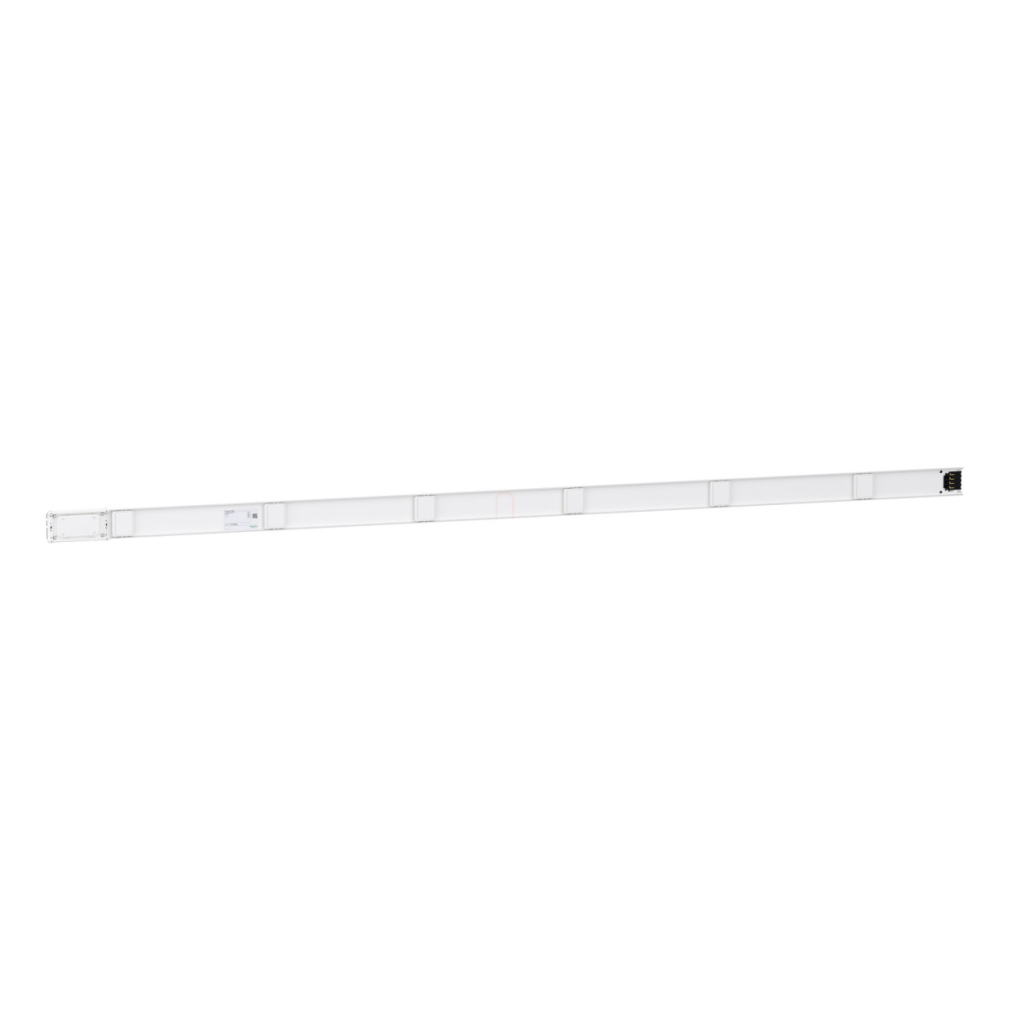

A Schneider Electric Canalis KN termékcsaládba tartozó KNA40ED4306 jelzésű egyenes elosztósín egy professzionális, ipari minőségű energiaelosztó rendszer alapvető eleme. Ez a 3 méteres fix hosszúságú, alumínium anyagú, standard kivitelű sín kifejezetten kisteljesítményű energiaelosztáshoz lett tervezve, maximális hatékonyság és megbízhatóság mellett.
A KNA40ED4306 egyenes elosztósín 40 amper névleges üzemi áramerősséggel rendelkezik 35°C környezeti hőmérsékleten. A termék 3L+N+PE vagy 3L+PEN polaritással használható, így rugalmasan alkalmazható különböző villamos rendszerekben. A sín teljes hossza mentén 6 leágazási csatlakozási pontot kínál, amelyek lehetővé teszik a fogyasztók egyszerű és biztonságos csatlakoztatását. A sín RAL9001 fehér színű kivitelben készült, ami segíti az egységes megjelenést az ipari környezetben.
Műszaki szempontból a termék kiemelkedő paraméterekkel rendelkezik. Névleges üzemi feszültsége 230-500 V közötti tartományban lehet, 50/60 Hz hálózati frekvencián működtethető. A lökőfeszültség-állósága 6 kV, szigetelési feszültsége pedig 500 V. A rövid idejű áramterhelhetősége 1,4 kA, míg a névleges csúcs-áramtűrése 6 kA, amely kiváló túlterhelésvédelmet biztosít. Az elektromos csatlakoztatás kent csúszóérintkezőkkel történik, ami biztosítja a stabil és megbízható kapcsolatot. A hőterhelési határérték 1980 kA².s, ami mutatja a rendszer robusztus kialakítását. A sugárzott mágneses térerősség mindössze 0,039 μT, ami környezetvédelmi szempontból előnyös tulajdonság. A maximális feszültségesés rendkívül alacsony: 100 méterenként és amperenként kevesebb mint 0,168 V (teljesítménytényező = 1 esetén), ami kiváló hatásfokú energiaelosztást tesz lehetővé.
A KNA40ED4306 egyenes elosztósín telepítése csavaros rögzítéssel történik, a semleges vezető pozíciója felül található. A termék mindössze egy áramkörrel rendelkezik, és nincs beépített vezérlőfunkciója. Fizikai méretei kompaktak: szélessége 92 mm, mélysége 27,5 mm. A sín teljes tömege 5,6 kg, ami a könnyű alumínium konstrukciónak köszönhető. A termék megfelel az IEC 61439-6 szabványnak, ami garantálja a minőséget és a biztonságos üzemeltetést. A környezetvédelmi besorolás szerint a termék IP55 védettségű az IEC 60529 szerint, valamint IK08 mechanikai védettséggel rendelkezik az IEC 62262 szerint, ami kiváló ellenállást biztosít por és nedvesség ellen, valamint megfelelő mechanikai védelmet nyújt a külső behatásokkal szemben. A környezeti hőmérséklet-tartomány, amelyben a termék használható, 0-55°C között van, különböző terhelési százalékokkal: 0-35°C között 100%-os terheléssel működtethető, míg magasabb hőmérsékleten arányosan csökkentett terheléssel használható.
Schneider Electric Canalis KN - KNA40ED4306 - Egyenes sín, 40 A műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Terméknév: KN
Termék típus: Egyenes sín
Alkalmazás: Kisteljesítményű elosztás
Névleges üzemi áram: 40 A 35 °C-on
Síntestek polaritása: 3L + N + PE vagy 3L + PEN
Leágazási pontok száma: 6
Hosszúság: 3 m
Kiegészítő műszaki adatok
Névleges üzemi feszültség: 230...500 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Névleges szigetelési feszültség: 500 V
Névleges rövid idejű áramterhelhetőség: 1,4 kA
Névleges csúcs-áramtűrés: 6 kA
Elektromos csatlakozás: Kent csúszóérintkezők
Sugárzott mágneses mező: 0,039 µT
Hőterhelési határérték: 1980 kA².s
THDI: 0...15% - 40 A, 15...33% - 32 A, 33...100% - 28 A
Maximális feszültségesés:
- <0,168 V teljesítménytényező = 1 esetén 50 Hz-nél 1A-rel 100 m hosszúságra
- <0,161 V teljesítménytényező = 0,9 esetén 50 Hz-nél 1A-rel 100 m hosszúságra
- <0,147 V teljesítménytényező = 0,8 esetén 50 Hz-nél 1A-rel 100 m hosszúságra
- <0,133 V teljesítménytényező = 0,7 esetén 50 Hz-nél 1A-rel 100 m hosszúságra
Szerelési mód: Csavarokkal
Semleges vezető pozíciója: Felül
Áramkörök száma: 1
Vezérlés típusa: Nincs
Szabványok: IEC 61439-6
Szélesség: 92 mm
Mélység: 27,5 mm
Szín: Fehér (RAL 9001)
Környezeti jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Üzemi környezeti hőmérséklet:
- 0...35 °C (100 % of In)
- 35...40 °C (97 % of In)
- 40...45 °C (94 % of In)
- 45...50 °C (91 % of In)
- 50...55 °C (87 % of In)
