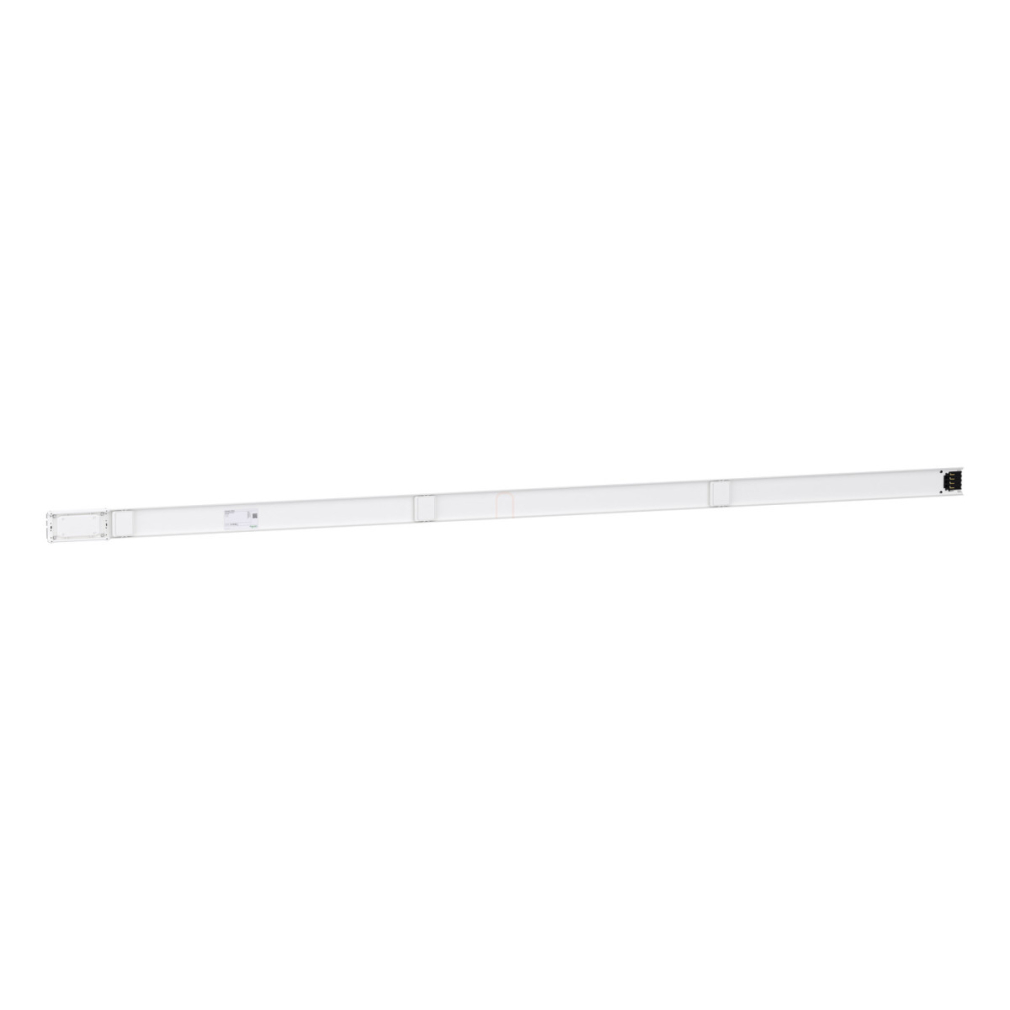

A Schneider Electric Canalis KN sorozatának KNA40ED4303 cikkszámú egyenes elosztósínje egy professzionális megoldást kínál az alacsony teljesítményű elektromos rendszerek hatékony energiaelosztásához. Ez a standard, alumínium kivitelű, 3 méter fix hosszúságú sín tökéletes választás ipari és kereskedelmi létesítmények számára, ahol megbízható és biztonságos áramelvezetésre van szükség.
A termék 40 A névleges üzemi áramerősséggel rendelkezik 35°C környezeti hőmérsékleten, valamint 3L+N+PE vagy 3L+PEN polaritással használható. A sínen 3 leágazási csatlakozó található, amelyek lehetővé teszik a különböző fogyasztók egyszerű és gyors csatlakoztatását. A RAL9001 fehér színű burkolat nem csupán esztétikus megjelenést biztosít, hanem védelmet is nyújt a külső behatásokkal szemben.
A KNA40ED4303 modell kiemelkedő műszaki jellemzőkkel büszkélkedhet: 230-500 V közötti névleges üzemi feszültségtartomány, 50/60 Hz hálózati frekvencia, 6 kV névleges lökőfeszültség-állóság és 500 V névleges szigetelési feszültség. A sín 1,4 kA névleges rövididejű áramterhelhetőséggel és 6 kA névleges dinamikus áramterhelhetőséggel rendelkezik, ami kiváló védelmet biztosít rövidzárlat esetén. Az elektromos kapcsolatot kent csúszóérintkezők biztosítják, amelyek megbízható és tartós működést tesznek lehetővé. A sugárzott mágneses mező értéke mindössze 0,039 µT, a termikus igénybevételi határérték pedig 1980 kA².s.
A sín teljesítményét befolyásolja a rajta átfolyó áram harmonikus torzítása (THDI): 0-15% közötti THDI esetén 40 A, 15-33% közötti THDI esetén 32 A, míg 33-100% közötti THDI esetén 28 A a megengedett áramerősség. A maximális feszültségesés rendkívül alacsony, teljesítménytényezőtől függően 0,133-0,168 V közötti értéket mutat 100 méterenként 1 A áramerősség mellett. A sín csavarozással rögzíthető, a semleges pozíció felfelé helyezkedik el, és 1 áramkört tartalmaz. A termék megfelel az IEC 61439-6 szabványnak, méretei pedig 92 mm szélesség és 27,5 mm mélység. A védelmi besorolása IP55 az IEC 60529 szerint, valamint IK08 ütésállósággal rendelkezik az IEC 62262 szerint. Környezeti üzemi hőmérséklete széles tartományban alakul: 0-35°C között a névleges áram 100%-ával terhelhető, míg magasabb hőmérsékleten arányosan csökkentett terhelhetőséggel használható.
Schneider Electric Canalis KN - KNA40ED4303 - Egyenes sín, 40 A műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Terméknév: KN
Komponens típusa: Egyenes sín
Alkalmazás: Alacsony teljesítményű elosztás
Névleges üzemi áram: 40 A 35 °C-on
Síncsat polaritás: 3L + N + PE vagy 3L + PEN
Leágazási csatlakozók száma: 3
Hosszúság: 3 m
Műszaki paraméterek
Névleges üzemi feszültség: 230...500 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Névleges szigetelési feszültség: 500 V
Névleges rövididejű áramterhelhetőség: 1,4 kA
Névleges dinamikus áramterhelhetőség: 6 kA
Elektromos csatlakozás: Kent csúszóérintkező
Sugárzott mágneses mező: 0,039 µT
Termikus igénybevételi határérték: 1980 kA².s
Teljesítményadatok
THDI (harmonikus torzítás függvényében):
0...15 % - 40 A
15...33 % - 32 A
33...100 % - 28 A
Maximális feszültségesés 100 m hosszon, 1A esetén:
<0,168 V teljesítménytényező = 1 esetén, 50 Hz-en
<0,161 V teljesítménytényező = 0,9 esetén, 50 Hz-en
<0,147 V teljesítménytényező = 0,8 esetén, 50 Hz-en
<0,133 V teljesítménytényező = 0,7 esetén, 50 Hz-en
Fizikai jellemzők
Rögzítési mód: Csavarokkal
Semleges pozíció: Felül
Áramkörök száma: 1
Vezérlés típusa: Nélküli
Szabványok: IEC 61439-6
Szélesség: 92 mm
Mélység: 27,5 mm
Szín: Fehér (RAL 9001)
Környezeti feltételek
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK ütésállóság: IK08 az IEC 62262 szerint
Környezeti hőmérséklet üzemeltetéskor:
0...35 °C (100 % In)
35...40 °C (97 % In)
40...45 °C (94 % In)
45...50 °C (91 % In)
50...55 °C (87 % In)
