A Schneider Electric Canalis KN termékcsalád KNA160ED4303 cikkszámú egyenes sínelosztója kiváló megoldást kínál az alacsony teljesítményű villamosenergia-elosztáshoz ipari és kereskedelmi környezetben. Ez a professzionális busway rendszer ideális választás olyan projektekhez, ahol megbízható, biztonságos és rugalmas áramellátási megoldásra van szükség.

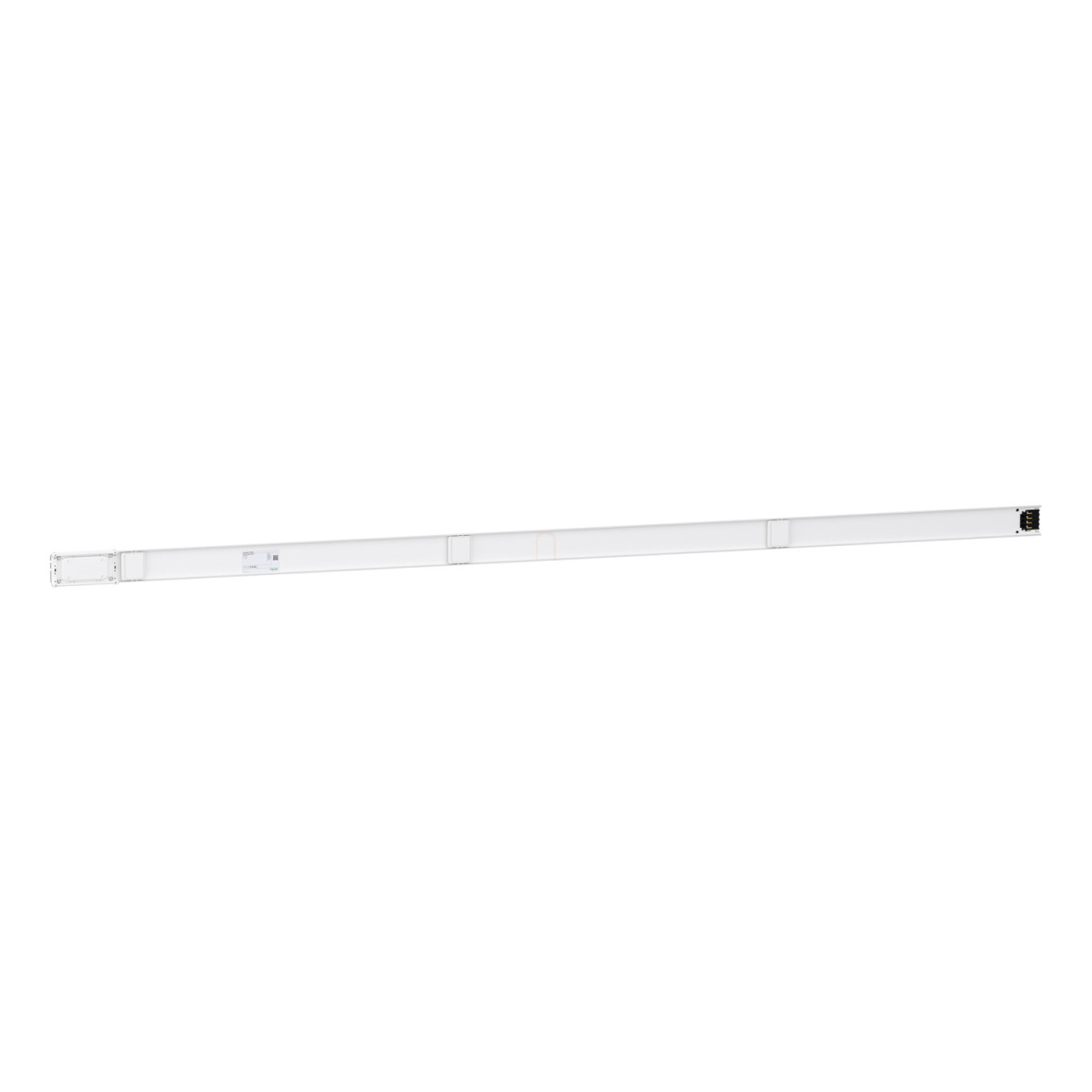

A KNA160ED4303 egyenes sín standard kivitelben, alumínium anyagból készül, 160A névleges üzemi áramerősséggel, 3L+N+PE konfigurációban. Az egység fix 3 méteres hosszban érkezik, és 3 leágazási ponttal rendelkezik, amely lehetővé teszi a könnyű csatlakozást különböző fogyasztókhoz. A termék fehér (RAL9001) színben készül, ami elegáns megjelenést biztosít akár látható szerelés esetén is. Az IP55-ös védettség és az IK08 ütésállóság garantálja a megbízható működést még kedvezőtlen környezeti feltételek között is.
A Canalis KN busway rendszer kiváló elektromos tulajdonságokkal rendelkezik. A 230-500V üzemi feszültségtartományban használható, 50/60 Hz hálózati frekvencián. A 6 kV névleges impulzus-állósági feszültség és a 2,8 kA rövidzárlati áram megfelelő biztonságot nyújt. A rendszer feszültségesése rendkívül alacsony: teljesítménytényezőtől függően 0,063-0,071 V között 1A áramerősség és 100 méteres hossz esetén. A kent csúszóérintkezős villamos csatlakozás biztosítja a kiváló kapcsolatot, miközben a sugárzott mágneses tér mindössze 0,186 μT. A termék hőterhelési határa 8000 kA²·s, és különböző THDI értékek mellett is megfelelően működik: 0-15% között 160A, 15-33% között 130A, 33-100% között pedig 100A áramerősséggel terhelhető.
A KNA160ED4303 rendkívül rugalmas a környezeti feltételek tekintetében is. A működési hőmérséklettartomány 0-55°C között van, ahol a terhelhetőség a hőmérséklet emelkedésével fokozatosan csökken: 0-35°C között a névleges áramerősség 100%-a, 35-40°C között 97%-a, 40-45°C között 94%-a, 45-50°C között 91%-a, 50-55°C között pedig 87%-a alkalmazható. A rendszer szerelése egyszerű, csavarozással történik, és a semleges vezető pozíciója felül helyezkedik el. A KNA160ED4303 egyetlen áramkört tartalmaz, és megfelel az IEC 61439-6 szabványnak. A rendszer méretei: 92 mm szélesség, 27,5 mm mélység, 3000 mm hosszúság, így kompakt megoldást biztosít bármilyen telepítési helyzetben.
Schneider Electric Canalis KN - KNA160ED4303 - Egyenes sín, 160 A műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Terméknév: KN
Termék típus: Egyenes sín
Alkalmazás: Alacsony teljesítményű elosztás
Névleges üzemi áramerősség: 160 A 35°C-on
Sínrendszer polaritása: 3L + PEN vagy 3L + N + PE
Leágazási pontok száma: 3
Hosszúság: 3 m
Kiegészítő adatok
Névleges üzemi feszültség: 230...500 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Névleges szigetelési feszültség: 500 V
Névleges rövid idejű áramtartás: 2,8 kA
Névleges csúcs áramtartás: 20 kA
Elektromos csatlakozás: Kent csúszóérintkezős
Sugárzott mágneses mező: 0,186 μT
Hőterhelési határ: 8000 kA².s
THDI: 0...15% esetén 160 A, 15...33% esetén 130 A, 33...100% esetén 100 A
Maximális feszültségesés: <0,068 V teljesítménytényező = 1 mellett 50 Hz-en 1A-nél 100 m hosszon; <0,071 V teljesítménytényező = 0,9 mellett 50 Hz-en 1A-nél 100 m hosszon; <0,067 V teljesítménytényező = 0,8 mellett 50 Hz-en 1A-nél 100 m hosszon; <0,063 V teljesítménytényező = 0,7 mellett 50 Hz-en 1A-nél 100 m hosszon
Szerelési mód: Csavarokkal
Semleges vezető pozíciója: Felül
Áramkörök száma: 1
Vezérlés típusa: Nincs
Szabványok: IEC 61439-6
Szélesség: 92 mm
Mélység: 27,5 mm
Szín: Fehér (RAL 9001)
Nettó súly: 7,3 kg
Környezeti jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK ütésállósági fokozat: IK08 az IEC 62262 szerint
Üzemi környezeti hőmérséklet: 0...35°C (In 100%-a), 35...40°C (In 97%-a), 40...45°C (In 94%-a), 45...50°C (In 91%-a), 50...55°C (In 87%-a)
