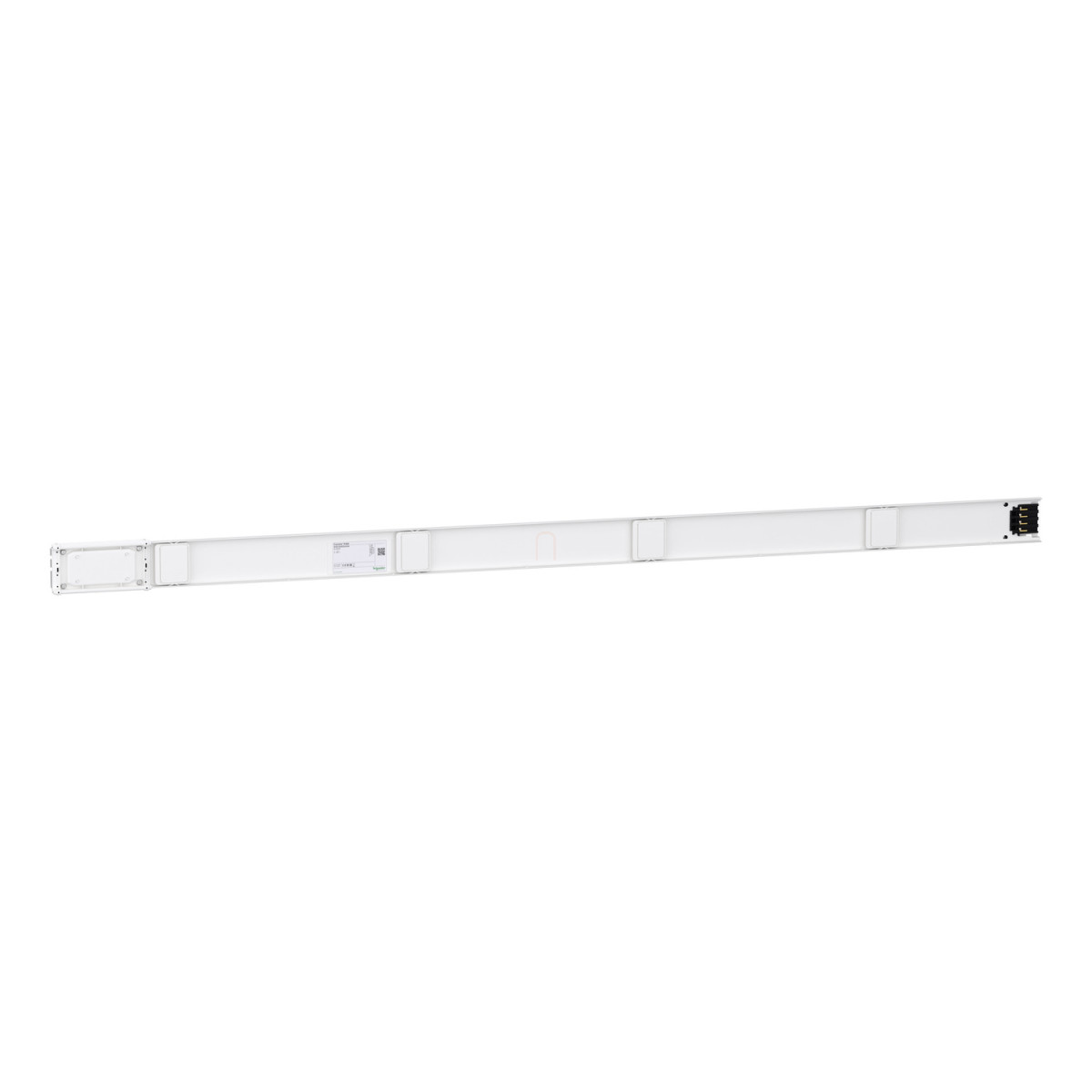

A Schneider Electric Canalis KN termékcsalád KNA160ED4204 típusú egyenes elosztási eleme egy rendkívül megbízható és hatékony megoldás az alacsony teljesítményű árameloszlási rendszerek kialakításához. Ez a 2 méter hosszú, alumínium kivitelezésű, 160 amper névleges áramerősségű elosztósín tökéletes választás ipari és kereskedelmi létesítmények villamosenergia-elosztásához, ahol kulcsfontosságú a megbízható és biztonságos energiaellátás.
A KNA160ED4204 egyenes elosztási elem 3L+N+PE polaritással rendelkezik, ami biztosítja a háromfázisú rendszerek megfelelő kialakítását. A termék 4 leágazási ponttal rendelkezik, amelyeken keresztül könnyen és biztonságosan csatlakoztathatók a különböző fogyasztók. A fehér (RAL9001) színű burkolat nemcsak esztétikus megjelenést biztosít, hanem megfelelő védelmet is nyújt a belső komponensek számára. Az IP55-ös védettségi szint garantálja a por és nedvesség elleni védelmet, míg az IK08 fokozat megfelelő mechanikai ellenállást biztosít külső behatásokkal szemben.
A Canalis KN KNA160ED4204 modell kiváló elektromos paraméterekkel rendelkezik: 230-500V üzemi feszültségtartomány, 50/60 Hz hálózati frekvencia, 6 kV névleges impulzus-állóság és 500 V névleges szigetelési feszültség. A 2,8 kA névleges rövid idejű áramterhelhetőség és a 20 kA névleges csúcstartó áram kiemelkedő biztonságot nyújtanak túláram esetén. Az elektromos csatlakoztatás kent csúszó érintkezőkkel történik, ami hosszú élettartamot és megbízható működést biztosít. A termék maximális feszültségesése rendkívül alacsony: 100 méterenként mindössze 0,068 V (cosφ=1), 0,071 V (cosφ=0,9), 0,067 V (cosφ=0,8) vagy 0,063 V (cosφ=0,7) értékű 1 amperes terhelés és 50 Hz frekvencia mellett.
A Schneider Electric Canalis KN KNA160ED4204 egyenes elosztási elem telepítése csavaros rögzítéssel történik, a semleges pozíció felül helyezkedik el. A termék kompakt méretei (92 mm szélesség, 27,5 mm mélység, 2000 mm hosszúság) és könnyű súlya (mindössze 5,2 kg) megkönnyítik a kezelést és a telepítést. Az eszköz széles hőmérsékleti tartományban üzemeltethető: 0-35 °C között a névleges áram 100%-án, majd fokozatos terheléscsökkentéssel egészen 55 °C-ig (a névleges áram 87%-án). A termék az IEC 61439-6 szabványnak megfelelően került kialakításra, ami biztosítja a nemzetközi minőségi és biztonsági követelményeknek való megfelelést.
Schneider Electric Canalis KN - KNA160ED4204 - Egyenes elem 160 A műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Terméknév: KN
Komponens típusa: Egyenes elem
Alkalmazási terület: Alacsony teljesítményű elosztás
Névleges üzemi áramerősség: 160 A 35 °C-on
Síncsatorna polaritás: 3L + PEN, 3L + N + PE
Leágazási pontok száma: 4
Hosszúság: 2 m
Elektromos jellemzők
Névleges üzemi feszültség: 230...500 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Névleges szigetelési feszültség: 500 V
Névleges rövid idejű áramterhelhetőség: 2,8 kA
Névleges csúcstartó áram: 20 kA
Elektromos csatlakozás: Kent csúszó érintkező
Sugárzott mágneses mező: 0,186 µT
Termikus igénybevételi határ: 8000 kA².s
THDI: 0...15% 160 A, 15...33% 130 A, 33...100% 100 A
Mechanikai jellemzők
Szerelési mód: Csavarokkal
Semleges pozíció: Felül
Áramkörök száma: 1
Vezérlés típusa: Nélküli
Szabványok: IEC 61439-6
Szélesség: 92 mm
Mélység: 27,5 mm
Szín: Fehér (RAL 9001)
Nettó tömeg: 5,2 kg
Környezeti jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Üzemi környezeti hőmérséklet:
0...35 °C (In 100%-a)
35...40 °C (In 97%-a)
40...45 °C (In 94%-a)
45...50 °C (In 91%-a)
50...55 °C (In 87%-a)
