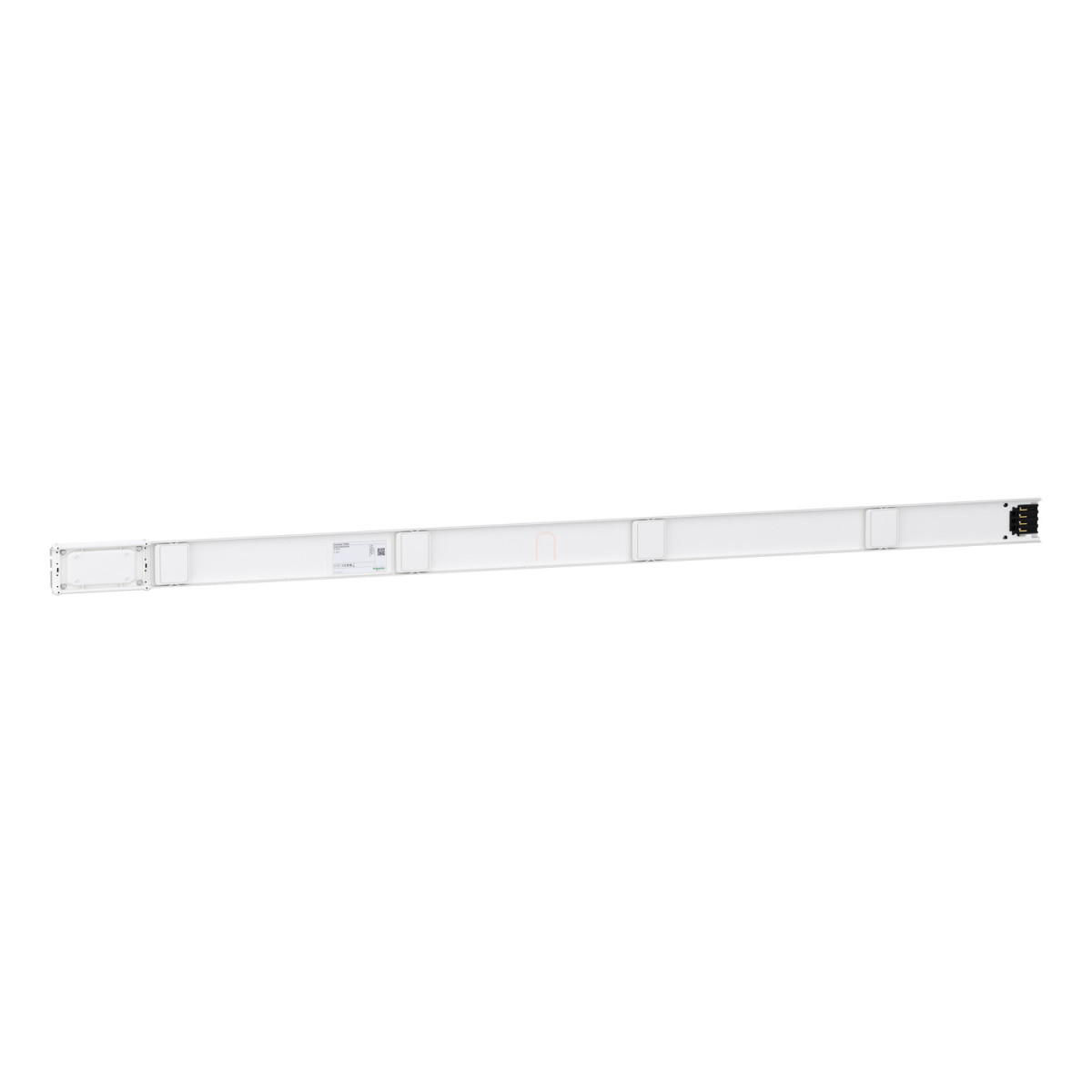

A Schneider Electric Canalis KN termékcsalád KNA100ED4204 cikkszámú egyenes sín eleme egy kiváló minőségű, megbízható megoldás az alacsony teljesítményű árameloszlási rendszerek kiépítéséhez. Ez a 2 méter hosszú, alumínium kivitelű, fehér (RAL9001) színű sínszakasz 100 A névleges üzemi áramerősség mellett üzemeltethető, 35°C környezeti hőmérsékletig.
A KNA100ED4204 modell 3L+N+PE vagy 3L+PEN polaritással rendelkezik, ami rendkívül rugalmassá teszi a különböző elektromos hálózatok kialakításában. A sínszakaszon 4 leágazási csatlakozási pont található, amelyek segítségével egyszerűen és biztonságosan lehet csatlakoztatni a különböző fogyasztókat. A Canalis KN rendszer ideális választás irodaépületek, kereskedelmi létesítmények, ipari csarnokok és más olyan helyszínek számára, ahol szükség van egy könnyen telepíthető, megbízható és bővíthető árameloszlási rendszerre.
A termék kiváló műszaki paraméterekkel rendelkezik: 230-500 V névleges üzemi feszültség, 50/60 Hz hálózati frekvencia, 6 kV névleges lökőfeszültség-állóság és 500 V névleges szigetelési feszültség. Kiemelkedő rövidzárlati jellemzői (1,4 kA névleges rövididejű zárlati áram és 14 kA névleges csúcs zárlati áram) biztosítják a rendszer védelmét vészhelyzet esetén. Az elektromos csatlakozás kent csúszóérintkezőkkel történik, ami hozzájárul a rendszer hosszú élettartamához és megbízható működéséhez.
A KNA100ED4204 sínszakasz további előnye az alacsony mágneses sugárzás (0,106 μT) és a minimális feszültségesés különböző teljesítménytényezők mellett. A termék IP55-ös védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint IK08 ütésállósággal az IEC 62262 szabvány szerint, ami kiváló védelmet biztosít por, nedvesség és mechanikai behatások ellen. A sínrendszer különböző környezeti hőmérsékleti tartományokban is használható, természetesen a terhelhetőség megfelelő csökkentésével a magasabb hőmérséklet-tartományokban.
Schneider Electric Canalis KN - KNA100ED4204 - Egyenes sín, 100 A műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Terméknév: KN
Terméktípus: Egyenes sínszakasz
Alkalmazás: Alacsony teljesítményű árameloszlás
Névleges üzemi áramerősség: 100 A (35°C-on)
Sínelosztó polaritás: 3L + N + PE vagy 3L + PEN
Leágazási csatlakozási pontok száma: 4
Hosszúság: 2 m
Kiegészítő információk
Névleges üzemi feszültség: 230...500 V
Hálózati frekvencia: 50/60 Hz
Névleges lökőfeszültség-állóság: 6 kV
Névleges szigetelési feszültség: 500 V
Névleges rövididejű zárlati áram: 1,4 kA
Névleges csúcs zárlati áram: 14 kA
Elektromos csatlakozás: Kent csúszóérintkező
Kisugárzott mágneses mező: 0,106 µT
Termikus igénybevételi határérték: 1980 kA².s
THDI:
0...15 % - 100 A
15...33 % - 80 A
33...100 % - 63 A
Maximális feszültségesés:
<0,191 V teljesítménytényező = 1 esetén 50 Hz-en, 1A mellett, 100 m hosszon
<0,181 V teljesítménytényező = 0,9 esetén 50 Hz-en, 1A mellett, 100 m hosszon
<0,165 V teljesítménytényező = 0,8 esetén 50 Hz-en, 1A mellett, 100 m hosszon
<0,149 V teljesítménytényező = 0,7 esetén 50 Hz-en, 1A mellett, 100 m hosszon
Szerelési mód: Csavarokkal
Semleges pozíció: Felül
Áramkörök száma: 1
Vezérlés típusa: Nélküli
Szabványok: IEC 61439-6
Szélesség: 92 mm
Mélység: 27,5 mm
Szín: Fehér (RAL 9001)
Környezeti jellemzők
IP védettségi fokozat: IP55 az IEC 60529 szerint
IK védettségi fokozat: IK08 az IEC 62262 szerint
Működési környezeti hőmérséklet:
0...35 °C (100 % of In)
35...40 °C (97 % of In)
40...45 °C (94 % of In)
45...50 °C (91 % of In)
50...55 °C (87 % of In)
