A Schneider Electric Canalis KBB sorozat KBB40ED42203W típusú egyenes sínes rendszere egy sokoldalú, intelligens áramellátási megoldás, amely ötvözi a praktikumot a korszerű technológiával. Ez a standard egyenes elem kifejezetten világítási rendszerekhez és dugaljelosztáshoz lett kifejlesztve, így ideális választás modern irodákban, kereskedelmi létesítményekben és ipari környezetben egyaránt.

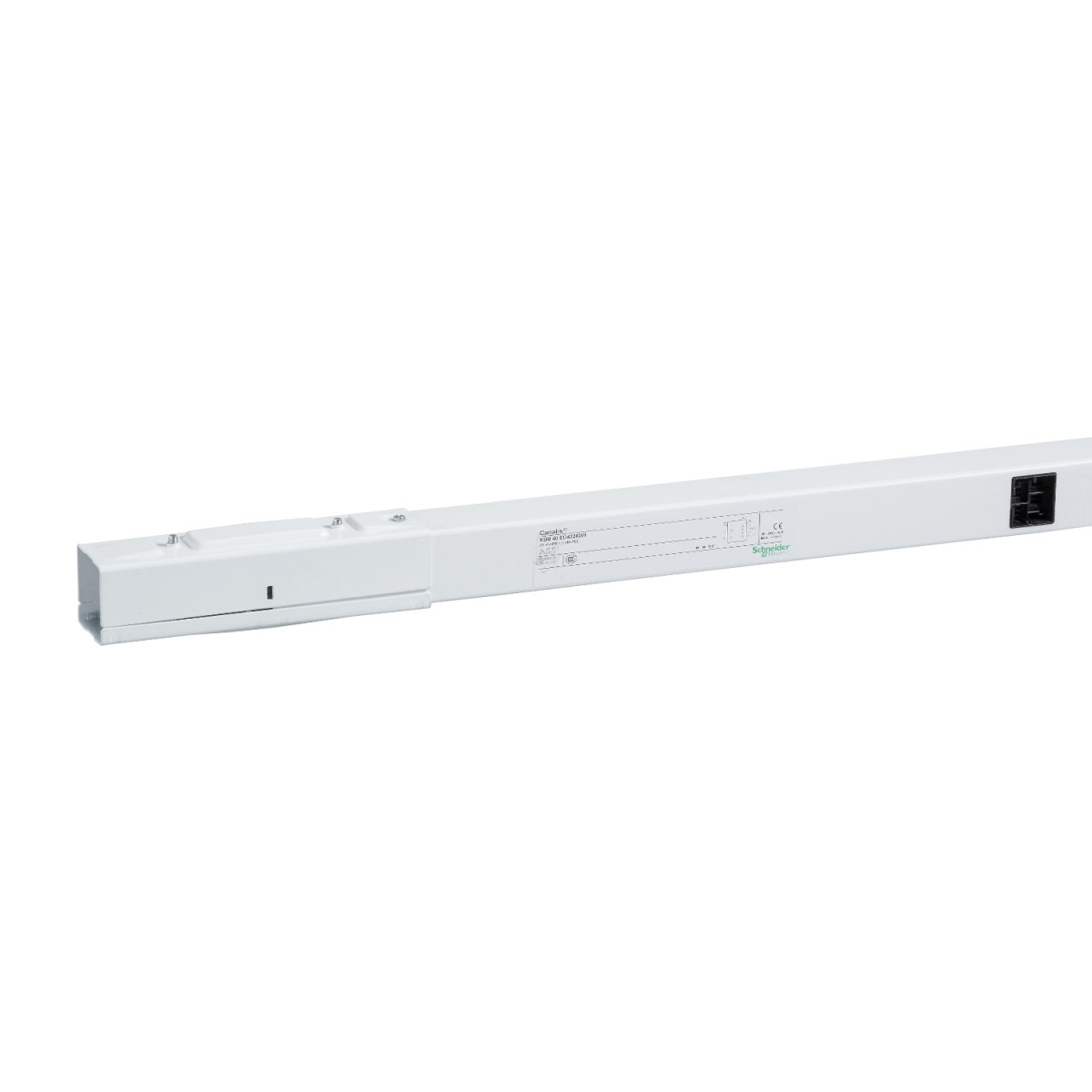

A KBB40ED42203W egy 2 méter hosszú, fehér (RAL9003) egyenes sínszakasz, amely 25/40A névleges üzemi árammal rendelkezik. A rendszer különlegessége a kettős áramkör kialakítás, amely 3L+N+PE vagy L+N+PE polaritással használható, maximális rugalmasságot biztosítva a különböző alkalmazási területeken. A kommunikációs képességeket a DALI protokoll támogatása biztosítja, ami lehetővé teszi a világítás intelligens vezérlését, így a rendszer könnyen integrálható a modern épületautomatizálási megoldásokba.
A termék kiváló műszaki paraméterekkel rendelkezik: 230-400V névleges üzemi feszültség, 50/60 Hz hálózati frekvencia és 3 leágazási csatlakozási lehetőség a 2 méteres szakaszon. A szerelés csavarozással történik, ami gyors és biztonságos telepítést tesz lehetővé. Az IP55-ös védettség (EN/IEC 60529 szerint) és az IK06-os ütésállóság (EN/IEC 62262 szerint) biztosítja a megbízható működést különböző környezeti feltételek mellett is. A rendszer 0-55°C közötti környezeti hőmérsékleten használható, a névleges terhelhetőség a hőmérséklet emelkedésével arányosan csökken (0-35°C: 100%, 35-40°C: 96%, 40-45°C: 93%, 45-50°C: 89%, 50-55°C: 85%).
A Schneider Electric KBB40ED42203W sínes rendszer kiemelkedő műszaki jellemzői közé tartozik a 4 kV névleges lökőfeszültség-állóság, a 690V névleges szigetelési feszültség, valamint a 0,94 kA névleges rövid idejű áramtartás. A csúcsáram-állóság 9,6 kA, a termikus igénybevételi határ pedig 900 kA².s. A rendszer további előnye az alacsony feszültségesés (<0,3V teljesítménytényező = 1 esetén, 50 Hz-en, 1A-nél 100 méterenként), valamint a 2 pT maximális sugárzott mágneses mező. A harmonikus torzítási tényező (THDI) függvényében változik a terhelhetőség: 0-15% THDI esetén 40A, 15-33% THDI esetén 32A, 33-100% THDI esetén pedig 28A a megengedett terhelés. A termék kompakt méretekkel rendelkezik: 30 mm szélesség, 46 mm magasság és 2000 mm hosszúság, súlya mindössze 3,8 kg. Az EN/IEC 61439-6 és EN/IEC 61439-1 szabványoknak megfelelően gyártott termék kiváló választás mind új telepítések, mind meglévő rendszerek bővítése esetén.
Schneider Electric Canalis KBB - KBB40ED42203W - Standard egyenes elem, 40 A, 2 m ,fehér műszaki adatok
Általános jellemzők
Termékcsalád: Canalis
Eszköz rövid neve: KBB
Ajánlati típus: Classic
Vezérlőrendszer: Kommunikációs
Termék vagy alkatrész típusa: Egyenes szakasz
Sínes rendszer leírása: Elosztó szakasz
Eszköz alkalmazása: Világítás, Dugalj elosztás
Műszaki jellemzők
Névleges üzemi áram: 40 A 35 °C-on, 25 A 35 °C-on
Névleges üzemi feszültség: 230...400 V
Hálózati frekvencia: 50/60 Hz
Sínes rendszer polaritása: 3L + N + PE, L + N + PE
Áramkörök száma: 2
Leágazási csatlakozások száma: 3
Vezérlés típusa: Kommunikációs
Kommunikációs port protokoll: DALI
Felszerelési mód: Csavarokkal
Kiegészítő jellemzők
Névleges lökőfeszültség-állóság: 4 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű áramtartás: 0.94 kA
Névleges csúcsáram-állóság: 9.6 kA
Termikus igénybevételi határ: 900 kA².s
Maximális sugárzott mágneses mező: 2 pT
THDI: 0...15 % 40 A, 15...33 % 32 A, 33...100 % 28 A
Maximális feszültségesés: <0.3 V teljesítménytényező = 1 esetén 50 Hz-en 1A-nél 100 m hosszan, <0.28 V teljesítménytényező = 0.9 esetén 50 Hz-en 1A-nél 100 m hosszan, <0.25 V teljesítménytényező = 0.8 esetén 50 Hz-en 1A-nél 100 m hosszan, <0.22 V teljesítménytényező = 0.7 esetén 50 Hz-en 1A-nél 100 m hosszan
Szabványok
EN/IEC 61439-6, EN/IEC 61439-1
Méretek
Szélesség: 30 mm
Magasság: 46 mm
Hosszúság: 2 m
Szín: Fehér (RAL 9003)
Nettó súly: 3.8 kg
Környezeti jellemzők
IP védettségi fokozat: IP55 az EN/IEC 60529 szerint
IK védettségi fokozat: IK06 az EN/IEC 62262 szerint
Környezeti hőmérséklet működés közben: 0...35 °C (100 % In), 35...40 °C (96 % In), 40...45 °C (93 % In), 45...50 °C (89 % In), 50...55 °C (85 % In)
