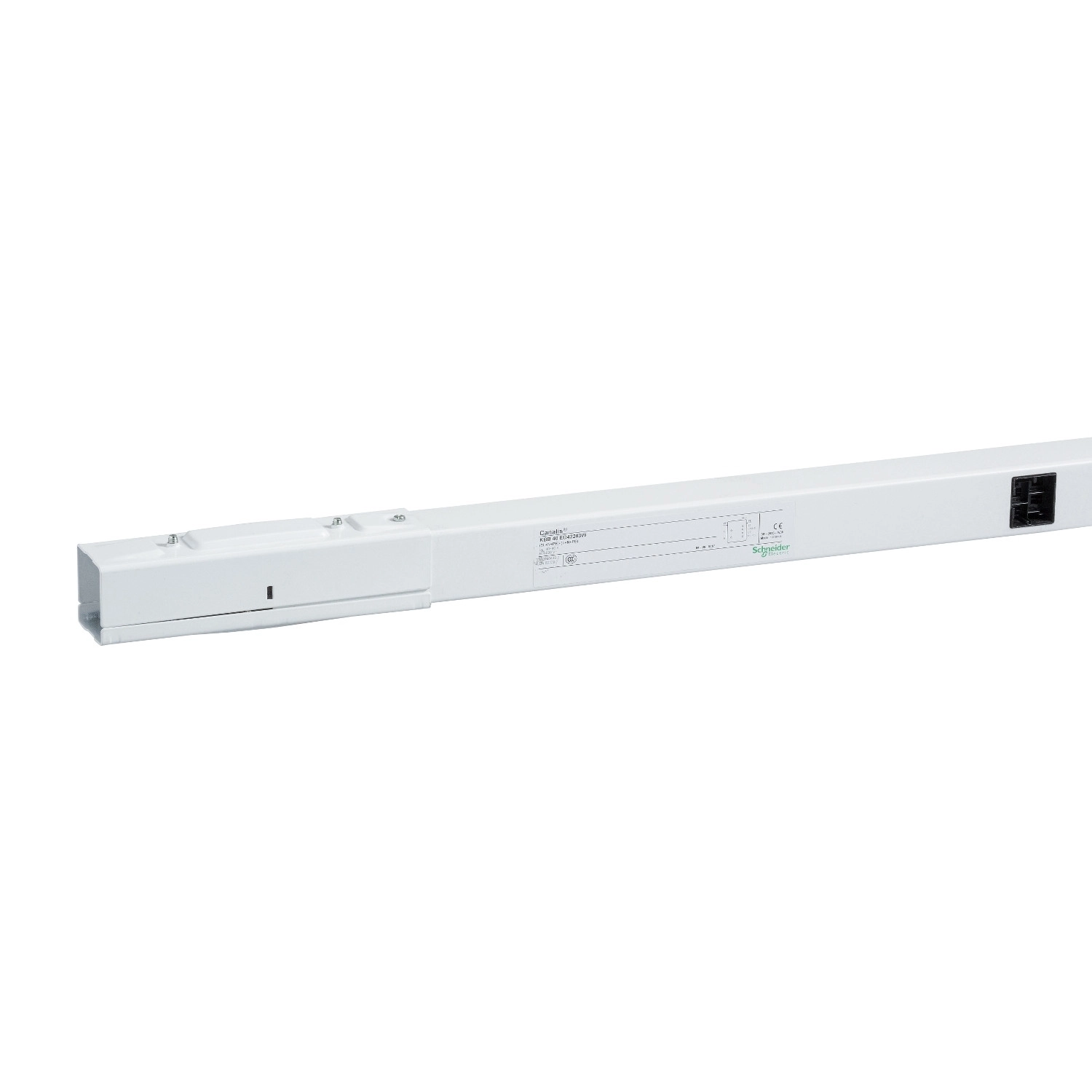

A Schneider Electric Canalis KBB sorozatának KBB25ED44305W típusú egyenes busway eleme kiváló megoldást kínál különböző világítási és kisteljesítményű áramellátó rendszerekhez. Ez a 3 méter hosszú, fehér (RAL9003) színű sínrendszer elem professzionális elektromos elosztórendszerek kialakításához készült, és különösen alkalmas világítási hálózatok és kisebb teljesítményű áramvételezési pontok kialakításához.
A KBB25ED44305W műszaki paraméterei kiemelkedő teljesítményt és megbízhatóságot biztosítanak. A sínrendszer névleges üzemi árama 25 A (35 °C-on), üzemi feszültsége pedig 230-400 V, 50/60 Hz-es hálózati frekvencián. A termék 3L+N+PE polaritással rendelkezik, tehát tartalmazza a három fázisvezetőt, a nullavezetőt és a védőföldelést is. A rendszer 2 különálló áramkört tartalmaz, és 5 csatlakozási ponttal rendelkezik a 3 méteres hosszon, amelyek lehetővé teszik különböző fogyasztók könnyen hozzáférhető csatlakoztatását. A szerelés csavarozással történik, ami gyors és biztonságos rögzítést tesz lehetővé.
A KBB25ED44305W busway elem kiváló elektromos paraméterekkel büszkélkedhet. A névleges lökőfeszültség-állóság 4 kV, a névleges szigetelési feszültség pedig 690 V. A rövid idejű áramterhelhetőség 0,44 kA, míg a névleges dinamikus határáram 4,4 kA. A termikus igénybevételi határ 195 kA²·s, a maximális kisugárzott mágneses mező pedig csupán 2 pT. A felharmonikus torzítás (THDI) függvényében a termék különböző terhelhetőséggel rendelkezik: 0-15% THDI esetén 25 A, 15-33% THDI esetén 20 A, 33-100% THDI esetén pedig 16 A. A feszültségesés rendkívül alacsony, például teljesítménytényező = 1 esetén 0,72 V/100 m (1 A terhelésnél, 50 Hz-en). A termék megfelel az EN/IEC 61439-6 és EN/IEC 61439-1 szabványoknak.
A KBB25ED44305W mechanikai tulajdonságai is kiemelkedőek: 30 mm széles, 46 mm magas, és 3 méter hosszú. Az IP55-ös védettségi szint (EN/IEC 60529 szerint) és az IK06 ütésállósági fokozat (EN/IEC 62262 szerint) biztosítja, hogy a termék megfelelő védelemmel rendelkezik a por, a nedvesség és a mechanikai behatások ellen. A busway elem 0-35 °C közötti környezeti hőmérsékleten a névleges áramértéken használható, magasabb hőmérséklet esetén pedig a terhelhetőség az adatlap szerint csökken (például 35-40 °C között a névleges áram 96%-a, 40-45 °C között 93%-a alkalmazható). A műszaki rajzok és a részletes szerelési méretek segítenek a pontos telepítés tervezésében, a termék 5 csatlakozási pontja pedig egyenletes elosztásban helyezkedik el a sín hossza mentén.
Schneider Electric Canalis KBB - KBB25ED44305W - Standard egyenes elem, 25 A, 3 m ,fehér műszaki adatok
Általános jellemzők
Termékcsalád: Canalis
Termék rövid neve: KBB
Típus: Classic
Termék- vagy alkatrész típus: Egyenes elem
Síntípus leírása: Elosztó elem
Alkalmazási terület: Világítás, Dugaszolóaljzat elosztás
Elektromos jellemzők
Névleges üzemi áram: 25 A 35 °C-on
Névleges üzemi feszültség: 230...400 V
Hálózati frekvencia: 50/60 Hz
Sín polaritása: 3L + N + PE
Áramkörök száma: 2
Csatlakozási pontok száma: 5
Vezérlés típusa: Nélküli
Szerelési mód: Csavarokkal
Kiegészítő adatok
Névleges lökőfeszültség-állóság: 4 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű határáram: 0,44 kA
Névleges dinamikus határáram: 4,4 kA
Termikus igénybevételi határ: 195 kA²·s
Maximális kisugárzott mágneses mező: 2 pT
Fizikai jellemzők
Szélesség: 30 mm
Magasság: 46 mm
Hossz: 3 m
Szín: Fehér (RAL 9003)
Környezeti feltételek
IP védettség: IP55 az EN/IEC 60529 szerint
IK védettség: IK06 az EN/IEC 62262 szerint
Üzemi környezeti hőmérséklet: 0...35 °C (100% of In), 35...40 °C (96% of In), 40...45 °C (93% of In), 45...50 °C (89% of In), 50...55 °C (85% of In)
Szabványok
Szabványok: EN/IEC 61439-6, EN/IEC 61439-1
