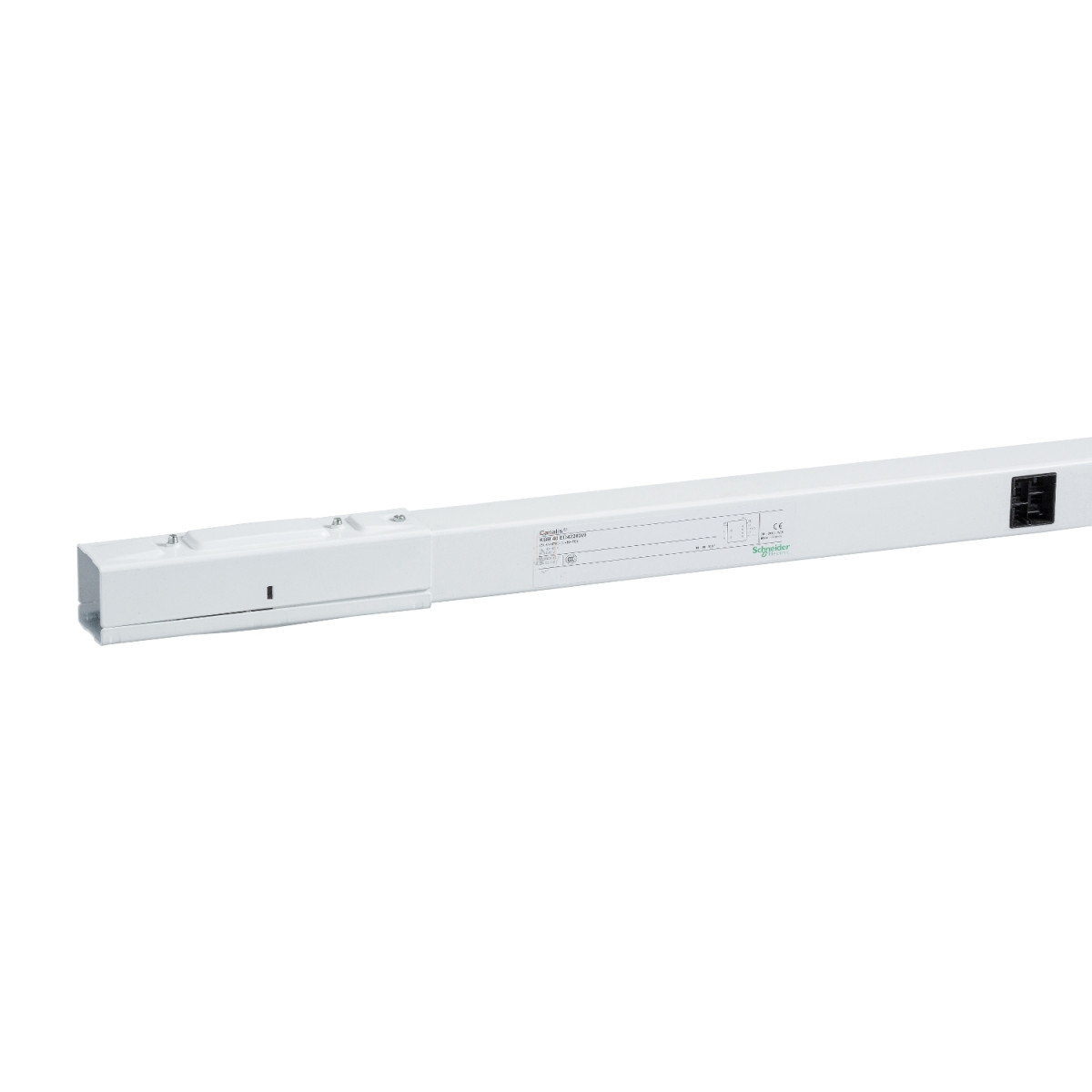

A Schneider Electric Canalis KBB sorozatú KBB25ED44305TW típusú standard egyenes sínelem egy kiváló minőségű, 25A áramerősségű, 3 méter hosszú, fehér (RAL9003) síntáp, amely ideális megoldást nyújt nagyobb irodai, kereskedelmi és ipari épületek villamos energia elosztására és világítási rendszerek kialakítására.
Ez a sínelem a Canalis KBB termékcsalád része, amely különösen alkalmas áramvételi pontok elosztására és világítási rendszerek táplálására. A KBB25ED44305TW egyenes sínelem 2 áramkörrel rendelkezik, 3 fázis + nulla + védőföldelés (3L+N+PE) konfigurációban, és 5 darab leágazási ponttal van ellátva, amelyek egyenletes távolságra (500 mm) helyezkednek el a sínen. Az elosztórendszer KNX protokollal kompatibilis kommunikációs képességgel rendelkezik, ami lehetővé teszi intelligens épületvezérlési rendszerekbe való integrálását.
A KBB25ED44305TW műszaki paraméterei kimagaslóak. A névleges üzemi áram 25A 35°C környezeti hőmérsékleten, miközben a névleges üzemi feszültség 230-400V között változhat. A rendszer 50/60 Hz hálózati frekvencián működik. Villamosbiztonsági szempontból is kiemelkedő tulajdonságokkal rendelkezik: a névleges szigetelési feszültség 690V, a névleges lökőfeszültség-állóság 4 kV, a névleges rövid idejű áramtartás 0,44 kA, míg a névleges csúcsáram-állóság 4,4 kA. A maximálisan kibocsátott mágneses térerő mindössze 2 pT. Ezek az értékek biztosítják a rendszer megbízhatóságát és biztonságos üzemeltetését.
A KBB25ED44305TW fizikai paraméterei is figyelemre méltóak: mindössze 30 mm széles és 46 mm magas, ami különösen kompakt kialakítást tesz lehetővé. Csavaros rögzítési módjának köszönhetően könnyen és gyorsan telepíthető. Védettsége IP55 az EN/IEC 60529 szabvány szerint, míg ütésállósága IK06 az EN/IEC 62262 szabvány alapján, így kiválóan alkalmas olyan környezetben való használatra, ahol por és nedvesség elleni védelem szükséges. A termék maximális feszültségesése is rendkívül kedvező, ami hatékony energiaelosztást biztosít: <0,72V teljesítménytényező=1 esetén, <0,67V teljesítménytényező=0,9 esetén, <0,61V teljesítménytényező=0,8 esetén és <0,55V teljesítménytényező=0,7 esetén, minden esetben 50 Hz-en, 1A áramerősséggel, 100 méter hosszú vezetéken. A termék megfelel az EN/IEC 61439-6 és EN/IEC 61439-1 szabványoknak, ami garantálja a minőségét és biztonságát.
Schneider Electric Canalis KBB - KBB25ED44305TW - Standard egyenes elem, 25 A, 3 m ,fehér műszaki adatok
Általános adatok
Termékcsoport: Canalis
Eszköz rövid neve: KBB
Ajánlat típusa: Vezérlőrendszer
Termék vagy alkatrész típusa: Egyenes sínelem
Síntáp leírása: Elosztó sínelem
Eszköz alkalmazása: Dugaszolóaljzat elosztás, Világítás
Villamos jellemzők
Névleges üzemi áram: 25 A 35 °C-on
Névleges üzemi feszültség: 230...400 V
Hálózati frekvencia: 50/60 Hz
Síntáp polaritása: 3L + N + PE
Áramkörök száma: 2
Leágazási pontok száma: 5
Vezérlés típusa: Kommunikációs
Kommunikációs port protokoll: KNX
Felszerelési mód: Csavarokkal
Kiegészítő adatok
Névleges lökőfeszültség-állóság: 4 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű áramtartás: 0,44 kA
Névleges csúcsáram-állóság: 4,4 kA
Termikus igénybevétel határa: 195 kA².s
Maximális sugárzott mágneses mező: 2 pT
THDI
0...15 % 25 A
15...33 % 20 A
33...100 % 16 A
Maximális feszültségesés
<0,72 V teljesítménytényező = 1 esetén 50 Hz-en 1A mellett 100 m hosszra
<0,67 V teljesítménytényező = 0,9 esetén 50 Hz-en 1A mellett 100 m hosszra
<0,61 V teljesítménytényező = 0,8 esetén 50 Hz-en 1A mellett 100 m hosszra
<0,55 V teljesítménytényező = 0,7 esetén 50 Hz-en 1A mellett 100 m hosszra
Szabványok
EN/IEC 61439-6
EN/IEC 61439-1
Fizikai paraméterek
Szélesség: 30 mm
Magasság: 46 mm
Hosszúság: 3 m
Szín: Fehér (RAL 9003)
Környezetvédelmi jellemzők
IP védettségi fokozat: IP55 az EN/IEC 60529 szerint
IK ütésállósági fokozat: IK06 az EN/IEC 62262 szerint
Környezeti üzemi hőmérséklet
0...35 °C (100 % of In)
35...40 °C (96 % of In)
40...45 °C (93 % of In)
45...50 °C (89 % of In)
50...55 °C (85 % of In)
