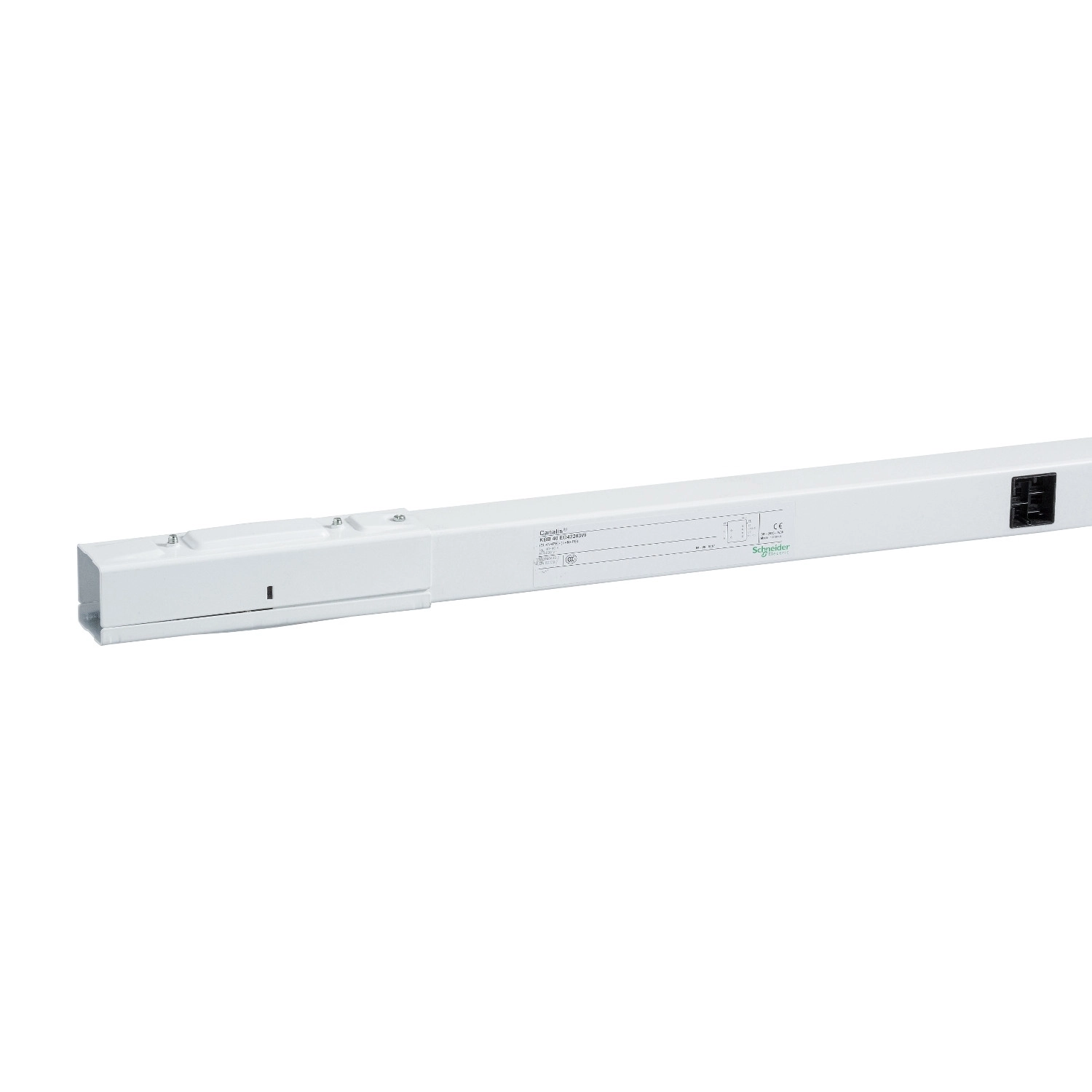

A Schneider Electric Canalis KBB termékcsalád KBB25ED4303W típusú egyenes eleme egy kiváló minőségű, 25 A névleges áramerősségű busbar rendszer, amely elsősorban világítási és áramvételi rendszerekhez lett tervezve. Ez a 3 méter hosszú, fehér (RAL9003) kivitelű egyenes szakasz tökéletes választás kereskedelmi és ipari létesítmények villamos infrastruktúrájának kiépítéséhez, ahol megbízható energiaelosztásra van szükség.
A KBB25ED4303W egyenes elem egy megerősített áramkörrel rendelkezik, 3L+N+PE (3 fázis + nulla + védőföld) kialakítással, amely lehetővé teszi a biztonságos és hatékony energiaelosztást. Az egységen 3 leágazási csatlakozási pont található, amelyek egyenletes elosztásban helyezkednek el a 3 méteres hosszon. A rendszer 230-400 V üzemi feszültségen működik, és 50/60 Hz hálózati frekvenciával kompatibilis, így a legtöbb európai villamos hálózathoz illeszkedik.
A KBB25ED4303W busbar rendszer kiváló műszaki paraméterekkel rendelkezik. A 4 kV névleges impulzus-állósági feszültség és a 690 V szigetelési feszültség biztosítja a megbízható működést különböző elektromos környezetekben. A rövid idejű áramtartás 0,44 kA, míg a dinamikus határáram értéke 4,4 kA, így megfelelő védelmet nyújt rövidzárlati események során is. A termikus igénybevételi határérték 195 kA².s, a maximális sugárzott mágneses mező pedig mindössze 2 pT, ami előnyös az érzékeny elektronikus berendezések közelében történő telepítéskor. A feszültségesés minimális: 100 méterenként teljesítménytényezőtől függően 0,55-0,72 V között alakul 1A terhelésnél, ami kiváló energiahatékonyságot biztosít.
A KBB25ED4303W kompakt méretekkel rendelkezik: szélessége 30 mm, magassága 46 mm, ami lehetővé teszi a könnyű beépíthetőséget szűk helyeken is. IP55 védettségi szintje az EN/IEC 60529 szabvány szerint, valamint az IK06 mechanikai védettségi szintje az EN/IEC 62262 szerint megfelelő védelmet biztosít por és nedvesség ellen, valamint ellenáll a közepes mechanikai behatásoknak is. A termék 0-35°C közötti környezeti hőmérsékleten teljes névleges áramerősséggel működik, míg magasabb hőmérsékleteken (egészen 55°C-ig) csökkentett terhelhetőség mellett használható. A KBB25ED4303W csavaros rögzítéssel telepíthető, és megfelel az EN/IEC 61439-6 és EN/IEC 61439-1 szabványoknak, ami biztosítja a nemzetközi minőségi és biztonsági előírásoknak való megfelelést.
Schneider Electric Canalis KBB - KBB25ED4303W - Standard egyenes elem, 25 A, 3 m ,fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Eszköz rövidneve: KBB
Ajánlat típusa: Classic
Termék vagy komponens típusa: Egyenes szakasz
Busbar leírás: Elosztási szakasz
Eszköz alkalmazása: Világítás, Csatlakozóaljzat elosztás
Elektromos jellemzők
Névleges üzemi áram [Ie]: 25 A 35 °C-on
Névleges üzemi feszültség [Ue]: 230...400 V
Hálózati frekvencia: 50/60 Hz
Busbar polaritás: 3L + N + PE
Áramkörök száma: 1
Leágazási pontok száma: 3
Névleges impulzus-állósági feszültség [Uimp]: 4 kV
Névleges szigetelési feszültség [Ui]: 690 V
Névleges rövid idejű áramtartás [Icw]: 0,44 kA
Névleges dinamikus határáram [Ipk]: 4,4 kA
Termikus igénybevételi határérték: 195 kA².s
Maximális sugárzott mágneses mező: 2 pT
THDI: 0...15 % 25 A, 15...33 % 20 A, 33...100 % 16 A
Maximális feszültségesés: <0,72 V 1-es teljesítménytényezőnél 50 Hz-en 1A esetén 100 m hosszra, <0,67 V 0,9-es teljesítménytényezőnél 50 Hz-en 1A esetén 100 m hosszra, <0,61 V 0,8-as teljesítménytényezőnél 50 Hz-en 1A esetén 100 m hosszra, <0,55 V 0,7-es teljesítménytényezőnél 50 Hz-en 1A esetén 100 m hosszra
Szabványok
EN/IEC 61439-6, EN/IEC 61439-1
Fizikai jellemzők
Szélesség: 30 mm
Magasság: 46 mm
Hossz: 3 m
Szín: Fehér (RAL 9003)
Környezeti jellemzők
IP védettségi fokozat: IP55 az EN/IEC 60529 szerint
IK védettségi fokozat: IK06 az EN/IEC 62262 szerint
Üzemi környezeti hőmérséklet: 0...35 °C (100 % In), 35...40 °C (96 % In), 40...45 °C (93 % In), 45...50 °C (89 % In), 50...55 °C (85 % In)
Vezérlési típus
Nélküli
Szerelési mód
Csavarokkal
