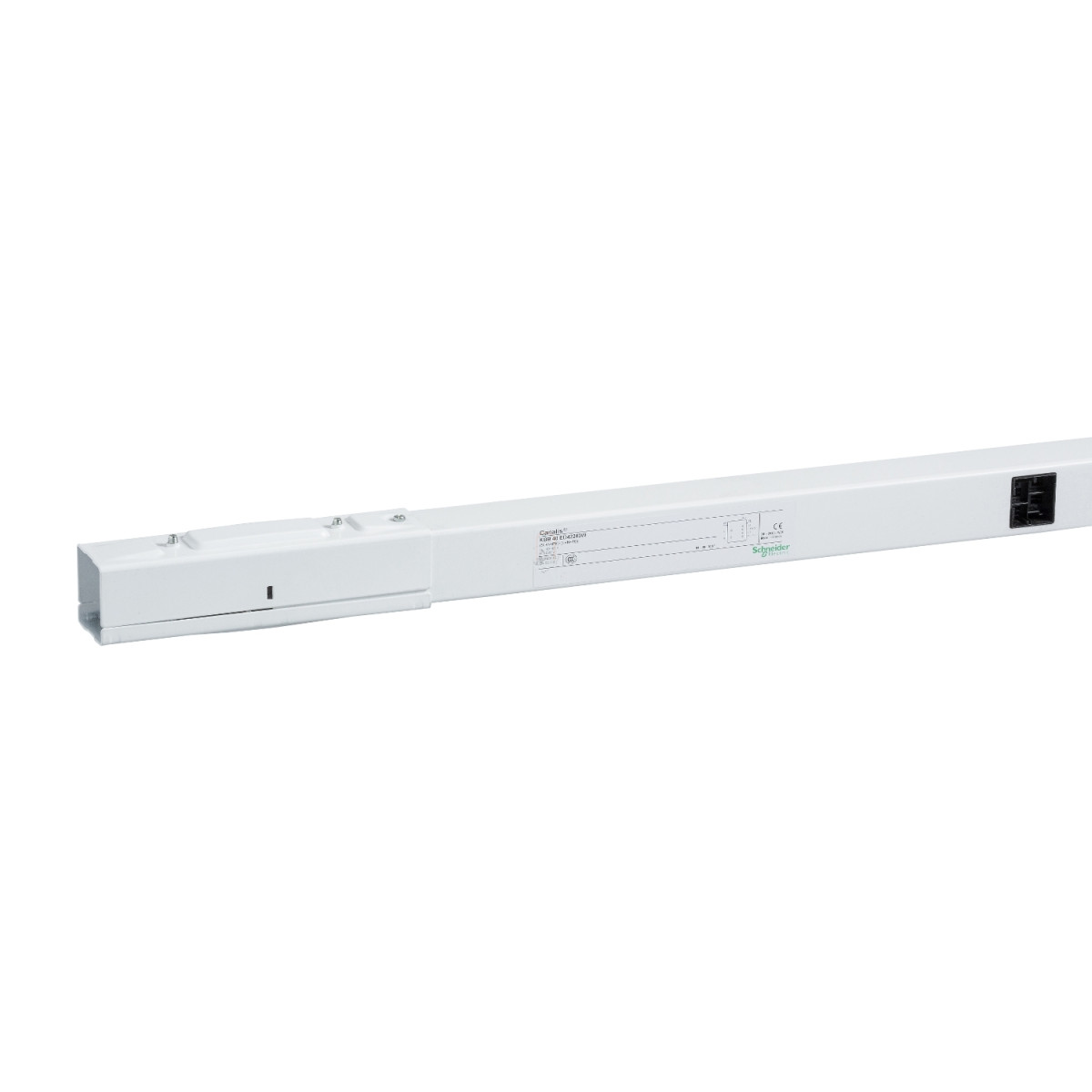

A Schneider Electric Canalis KBB sorozatú KBB25ED42305W típusú standard egyenes eleme egy kompakt és sokoldalú busway rendszerelem, amely ideális megoldást kínál világítási és kisteljesítményű áramellátási feladatokhoz modern épületekben. Ez a 25A névleges áramerősségű, 3 méteres fehér (RAL9003) sínrendszer egyaránt alkalmas új telepítésekhez és meglévő rendszerek bővítéséhez is.
A KBB25ED42305W egyenes elem két áramkört tartalmaz, 3L+N+PE/L+N+PE polaritással, és DALI kommunikációs protokollal kompatibilis, ami lehetővé teszi a világítási rendszerek intelligens vezérlését és felügyeletét. A sín teljes hosszán 5 leágazási csatlakozópont található egyenletes elosztásban, amelyek biztosítják a fogyasztók rugalmas csatlakoztatását. A telepítés egyszerűen, csavarozással történik, ami gyors és hatékony szerelést tesz lehetővé.
A termék kiváló elektromos és mechanikai tulajdonságokkal rendelkezik. A 230-400V üzemi feszültségtartományban használható, 50/60 Hz hálózati frekvencián. A névleges szigetelési feszültség 690V, míg a névleges lökőfeszültség-állóság 4 kV. A rövid idejű zárlati áram (Icw) 0,44 kA, a névleges csúcs zárlati áram (Ipk) 4,4 kA, a termikus igénybevételi határ pedig 195 kA².s. A maximális sugárzott mágneses mező mindössze 2 pT, ami környezetbarát működést biztosít. A harmonikus torzítás mértékétől (THDI) függően a terhelhetőség változó: 0-15% esetén 25A, 15-33% esetén 20A, 33-100% esetén 16A.
A Canalis KBB rendszer kiemelkedően alacsony feszültségesést produkál: 100 méterenként 1A terhelésnél mindössze 0,72V (teljesítménytényező = 1), 0,67V (teljesítménytényező = 0,9), 0,61V (teljesítménytényező = 0,8) vagy 0,55V (teljesítménytényező = 0,7) esés jelentkezik 50 Hz frekvencián. A KBB25ED42305W kompakt méretekkel rendelkezik: szélessége 30 mm, magassága 46 mm, hossza 3 m, nettó súlya pedig 4,7 kg. A termék IP55 védettségi szinttel rendelkezik az EN/IEC 60529 szabvány szerint, míg ütésállósága IK06 az EN/IEC 62262 szabvány alapján. A környezeti hőmérséklettől függően különböző terhelhetőséggel használható: 0-35°C között a névleges áram 100%-ával, 35-40°C között 96%-ával, 40-45°C között 93%-ával, 45-50°C között 89%-ával, 50-55°C között pedig 85%-ával. A KBB25ED42305W megfelel az EN/IEC 61439-6 és EN/IEC 61439-1 szabványoknak.
Schneider Electric Canalis KBB - KBB25ED42305W - Standard egyenes elem, 25 A, 3 m ,fehér műszaki adatok
Általános információk
Termékcsalád: Canalis
Termék rövid neve: KBB
Termék típusa: Egyenes elem (Straight length)
Kínálat típusa: Classic
Áramvezető sín leírása: Elosztó szakasz (Distribution length)
Felhasználási terület: Világítás, Dugaszolóaljzat elosztás
Műszaki paraméterek
Elektromos jellemzők:
Névleges üzemi áramerősség: 25 A 35 °C-on
Névleges üzemi feszültség: 230...400 V
Hálózati frekvencia: 50/60 Hz
Áramvezető sín polaritása: 3L + N + PE, L + N + PE
Áramkörök száma: 2
Leágazási csatlakozópontok száma: 5
Vezérlés típusa: Kommunikációs
Kommunikációs port protokoll: DALI
Szerelési mód: Csavaros rögzítéssel
További elektromos paraméterek:
Névleges lökőfeszültség-állóság: 4 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű zárlati áram: 0,44 kA
Névleges csúcs zárlati áram: 4,4 kA
Termikus igénybevételi határ: 195 kA².s
Maximális sugárzott mágneses mező: 2 pT
THDI (Harmonikus áram torzítás):
0...15 % - 25 A
15...33 % - 20 A
33...100 % - 16 A
Maximális feszültségesés (100 m hosszon, 1A terhelésnél, 50 Hz):
<0,72 V teljesítménytényező = 1 esetén
<0,67 V teljesítménytényező = 0,9 esetén
<0,61 V teljesítménytényező = 0,8 esetén
<0,55 V teljesítménytényező = 0,7 esetén
Fizikai jellemzők
Szélesség: 30 mm
Magasság: 46 mm
Hossz: 3 m
Szín: Fehér (RAL 9003)
Környezeti feltételek
Védettségi szint:
IP védettségi szint: IP55 az EN/IEC 60529 szabvány szerint
IK ütésállósági szint: IK06 az EN/IEC 62262 szabvány szerint
Környezeti hőmérséklet üzem közben:
0...35 °C (100 % In)
35...40 °C (96 % In)
40...45 °C (93 % In)
45...50 °C (89 % In)
50...55 °C (85 % In)
Szabványok
EN/IEC 61439-6
EN/IEC 61439-1
