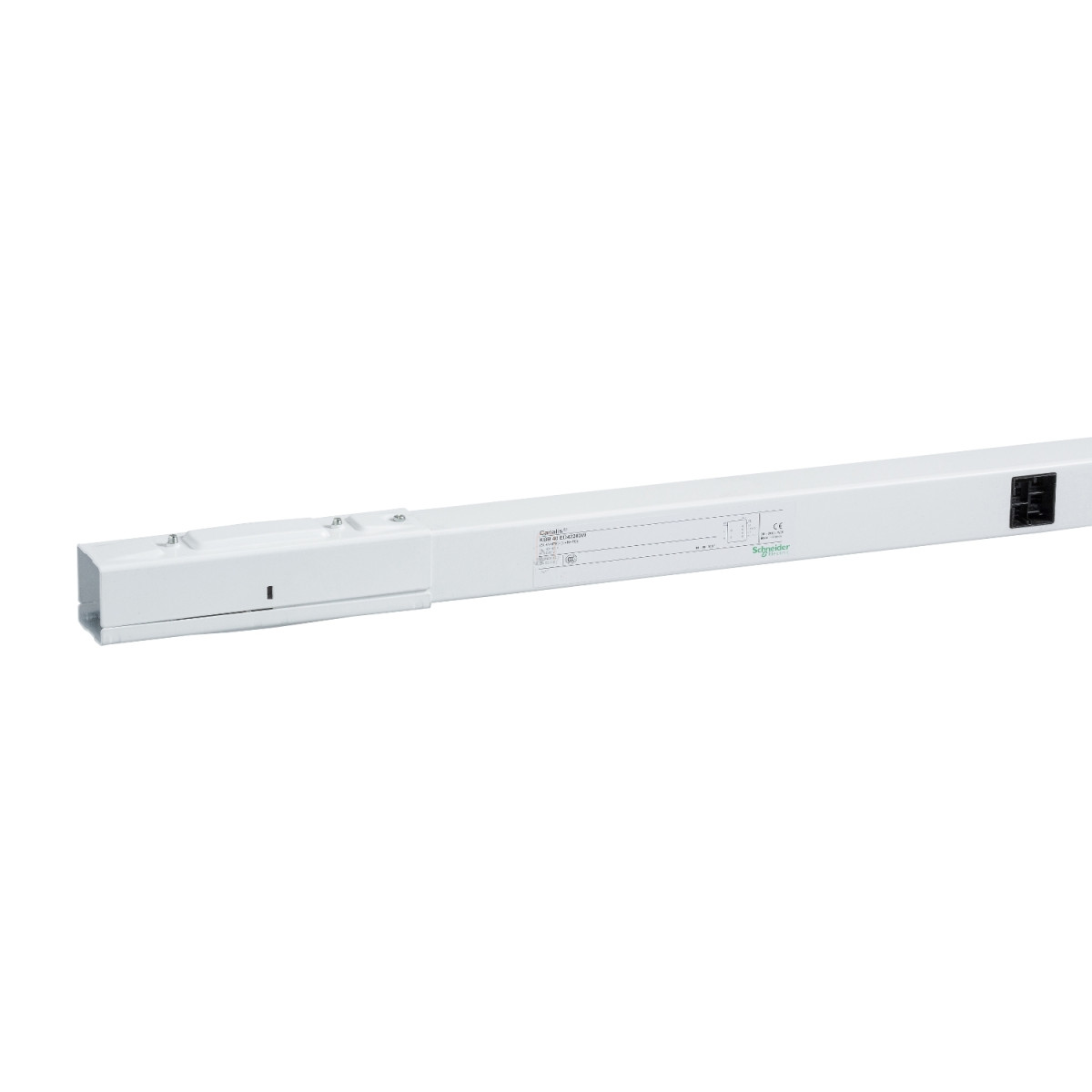

A Schneider Electric Canalis KBB termékcsalád KBB25ED22305W típusú egyenes eleme egy professzionális, 25A névleges áramú, két áramkörös, L+N+PE polaritású rendszerelem, mely világítási és aljzatos elosztási feladatokra egyaránt alkalmas. A 3 méter hosszú, fehér (RAL9003) színű áramvezető sín 5 csatlakozási lehetőséget kínál a teljes hosszában, így ideális megoldás kereskedelmi és ipari létesítmények rugalmas áramellátási rendszereinek kiépítéséhez.
A Canalis KBB rendszer egyenes eleme 230-400V üzemi feszültségtartományban működik, 50/60 Hz hálózati frekvencián. Kiváló műszaki jellemzőkkel rendelkezik: 4 kV névleges lökőfeszültség-állóság, 690V névleges szigetelési feszültség, 0,44 kA rövid idejű zárlati áramtűrés és 4,4 kA csúcs zárlati áramtűrés. A termék hőterhelési határértéke 195 kA².s, maximális sugárzott mágneses mezeje 2 pT. A KBB25ED22305W típusú áramvezető sín tervezésénél különös figyelmet fordítottak a feszültségesésre, amely a paraméterek szerint 100 méterenként és 1A esetén teljesítménytényezőtől függően 0,55-0,72V között változik.
A technikai jellemzők közül kiemelendő a harmonikus torzítási tényező (THDI) kezelése: 0-15% THDI esetén a maximális áram 25A, 15-33% között 20A, míg 33-100% között 16A. A sín méretei kompakt kialakítást tesznek lehetővé, szélessége 30 mm, magassága 46 mm. A termék IP55 védettségi fokozattal rendelkezik az EN/IEC 60529 szabvány szerint, valamint IK06 ütésállósági szinttel az EN/IEC 62262 szabvány alapján. Ez biztosítja a rendszer megbízható működését még poros, nedves környezetben is.
A Canalis KBB áramvezető sín használata különösen ajánlott olyan alkalmazási területeken, ahol a világítótestek vagy elektromos aljzatok elhelyezése gyakran változik, vagy ahol rugalmas, könnyen alakítható rendszerre van szükség. A csavaros rögzítési mód egyszerű és gyors szerelést tesz lehetővé. A termék hőmérsékleti jellemzői is figyelemre méltóak: 0-35°C között teljes névleges áramon (100% In) üzemeltethető, míg magasabb környezeti hőmérsékleten (35-55°C) fokozatosan csökkenő terhelhetőséggel (85-96% In) használható.
A Schneider Electric Canalis KBB25ED22305W egyenes elem az EN/IEC 61439-6 és EN/IEC 61439-1 szabványoknak megfelelően készül, ami garantálja a magas minőséget és a megbízható működést. A termék részletrajza pontosan mutatja az 5 csatlakozási pont elhelyezkedését a 3 méteres sínen, melyek egyenletes elosztása optimális csatlakozási lehetőségeket biztosít a teljes hosszon.
Schneider Electric Canalis KBB - KBB25ED22305W - Standard egyenes elem, 25A, 3m ,fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Canalis
Terméknév: KBB
Terméktípus: Classic
Komponens típus: Egyenes elem
Leírás: Elosztó elem
Felhasználási terület: Világítás, Aljzatelosztás
Névleges üzemi áram: 25 A 35 °C-on
Névleges üzemi feszültség: 230...400 V
Hálózati frekvencia: 50/60 Hz
Sínvezeték polaritás: L + N + PE
Áramkörök száma: 2
Leágazási pontok száma: 5
Vezérlés típusa: Nincs
Rögzítési mód: Csavarokkal
Kiegészítő információk
Névleges lökőfeszültség-állóság: 4 kV
Névleges szigetelési feszültség: 690 V
Névleges rövid idejű zárlati áramtűrés: 0,44 kA
Névleges csúcs zárlati áramtűrés: 4,4 kA
Termikus terhelési határ: 195 kA².s
Maximális sugárzott mágneses mező: 2 pT
THDI (harmonikus torzítás):
0...15 % esetén 25 A
15...33 % esetén 20 A
33...100 % esetén 16 A
Maximális feszültségesés:
<0,72 V teljesítménytényező = 1 esetén 50 Hz-en, 1A áramerősségnél 100 m hosszra
<0,67 V teljesítménytényező = 0,9 esetén 50 Hz-en, 1A áramerősségnél 100 m hosszra
<0,61 V teljesítménytényező = 0,8 esetén 50 Hz-en, 1A áramerősségnél 100 m hosszra
<0,55 V teljesítménytényező = 0,7 esetén 50 Hz-en, 1A áramerősségnél 100 m hosszra
Szabványok: EN/IEC 61439-6, EN/IEC 61439-1
Méretek és fizikai jellemzők
Szélesség: 30 mm
Magasság: 46 mm
Hossz: 3 m
Szín: Fehér (RAL 9003)
Környezeti jellemzők
IP védettség: IP55 az EN/IEC 60529 szerint
IK védettség: IK06 az EN/IEC 62262 szerint
Környezeti hőmérséklet üzemelés közben:
0...35 °C (100 % In)
35...40 °C (96 % In)
40...45 °C (93 % In)
45...50 °C (89 % In)
50...55 °C (85 % In)
