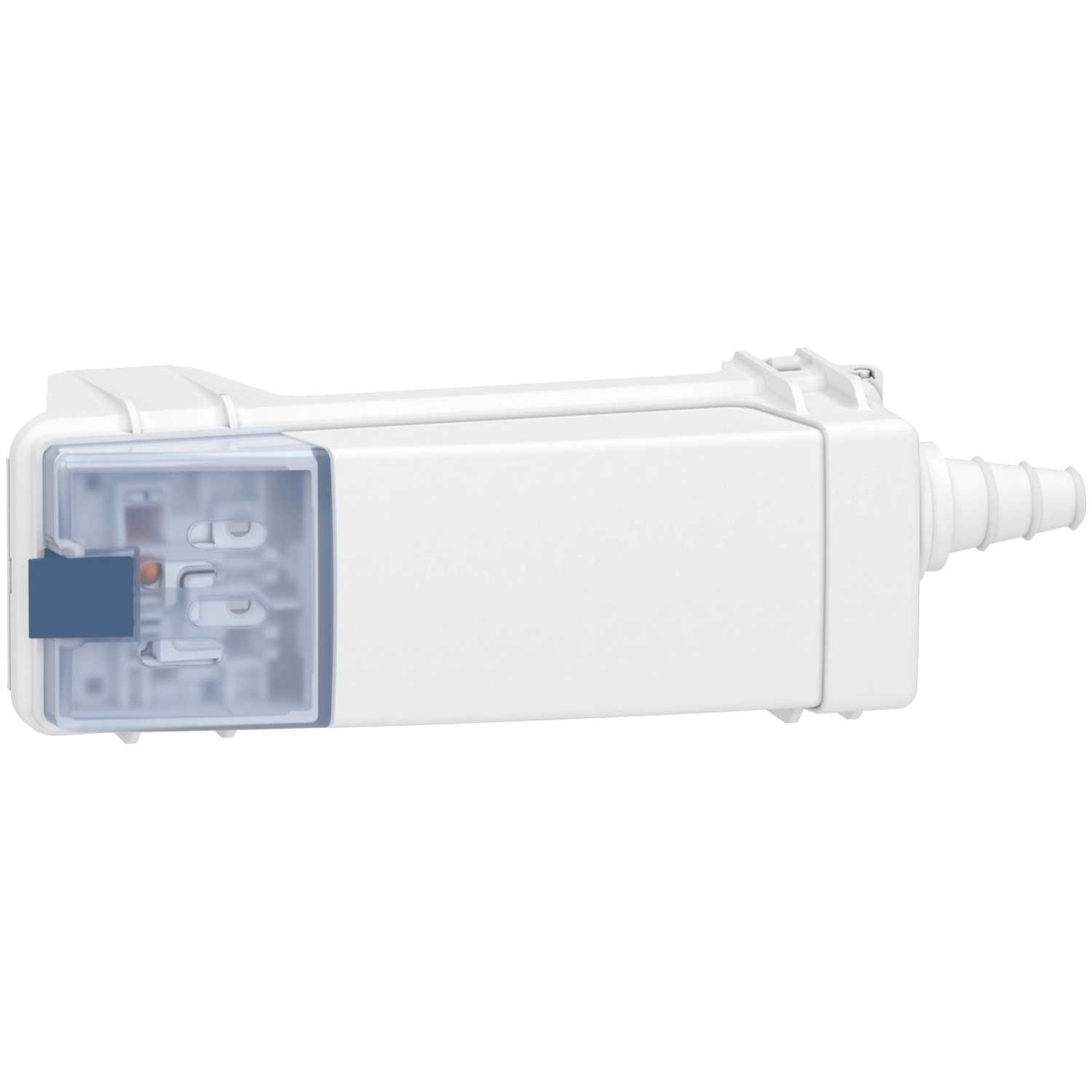

A Schneider Electric Canalis termékcsaládjának KBC16DCF21 típusú leágazó csatlakozója egy 16 A-es, különlegesen sokoldalú elektromos komponens, amely elsősorban világítási rendszerek kialakításához ideális. Ez a csatlakozó a Canalis KBA és KBB síncsatorna rendszerekhez kompatibilis, és professzionális villamos kivitelezések során nélkülözhetetlen építőelem lehet.
A KBC16DCF21 csatlakozó kimagasló műszaki paraméterekkel rendelkezik, amelyek megfelelnek a legszigorúbb ipari követelményeknek is. Az eszköz 230-400 V névleges üzemi feszültséggel és 16 A névleges árammal működik 35 °C környezeti hőmérsékletig. A csatlakozó támogatja az 50/60 Hz-es hálózati frekvenciát, így széleskörű alkalmazásra alkalmas. A szigetelési feszültség 690 V, ami megfelelő biztonságot nyújt a különböző telepítési környezetekben.
A termék különlegessége a fázisválasztási lehetőség, amely rendkívül rugalmassá teszi a használatát. A síncsatorna polaritása L2 + L1 + L3 + N + PE vagy L + N + PE lehet, míg a leágazó egység polaritása L2 + N + PE, L3 + N + PE, vagy L1 + N + PE között választható. Ez a funkció lehetővé teszi a telepítők számára, hogy a helyi igényeknek megfelelően optimalizálják a rendszert. A leágazó egység csatlakozója fázisválasztásos kivitelű, és biztosítékkal védett, amely az NF szabványnak megfelelő 8,5 x 31,5 mm-es hengeres gG típusú biztosítékkal működik. Fontos megjegyezni, hogy a biztosíték nem része a csomagnak, külön kell beszerezni.
A KBC16DCF21 DALI kommunikációs protokollal kompatibilis, így integrálható intelligens épületvezérlési rendszerekbe, és lehetővé teszi a világítás fejlett, programozható vezérlését. Az IP55-ös védettségnek köszönhetően a termék ellenáll a pornak és a vízsugárnak, így ipari környezetben és kültéri alkalmazásokban is megbízhatóan teljesít az EN/IEC 60529 szabvány szerint. A csatlakozó kék leágazó zárral rendelkezik, amely segíti az azonosítást és a biztonságos rögzítést.
Méreteit tekintve a KBC16DCF21 szélessége 168 mm, mélysége 33 mm, magassága 53 mm, és a teljes szerelvény tömege mindössze 90 g. A kompakt kialakítás elősegíti a könnyű kezelhetőséget és a rugalmas telepítési lehetőségeket. A termék krémszínű (RAL 9001) kivitelben készül, és megfelel az EN/IEC 61439-6 és EN/IEC 60439-2 szabványoknak, ami garantálja a magas minőségi és biztonsági előírásoknak való megfelelést.
Schneider Electric Canalis KBA - KBC16DCF21 - 16 A - es leágazó dugaszolóelem műszaki adatok
Fő jellemzők
Termékcsalád: Canalis
Típus: Classic
Vezérlőrendszer: Control system
Termék vagy alkatrész típusa: Csatlakozó
Eszköz alkalmazása: Világítás
Kompatibilis termékcsaládok: Canalis KBA síncsatorna, Canalis KBB síncsatorna
Elektromos paraméterek
Névleges üzemi áram [Ie]: 16 A 35 °C-on
Névleges üzemi feszültség [Ue]: 230...400 V
Hálózati frekvencia: 50/60 Hz
Szigetelési feszültség [Ui]: 690 V
Síncsatorna jellemzők
Síncsatorna polaritása: L2 + L1 + L3 + N + PE, L + N + PE
Védelem típusa: Biztosíték
Biztosíték típusa: Hengeres: 8,5 x 31,5 mm - gG az NF szabványnak megfelelően
Leágazó egység jellemzői
Kommunikációs port protokoll: DALI
Leágazó zár színe: Kék
Leágazó egység polaritása: L2 + N + PE, L3 + N + PE, L1 + N + PE
Leágazó egység csatlakozó típusa: Fázisválasztással
Fizikai jellemzők
Tartozékok: Biztosíték nem tartozék
Szín: Krém (RAL 9001)
Szélesség: 168 mm
Mélység: 33 mm
Magasság: 53 mm
Nettó tömeg: 90 g
Mennyiség készletenként: 10 db-os készlet
Szabványok
Megfelelőség: EN/IEC 61439-6, EN/IEC 60439-2
Védettség
IP védettségi fokozat: IP55 az EN/IEC 60529 szabványnak megfelelően
