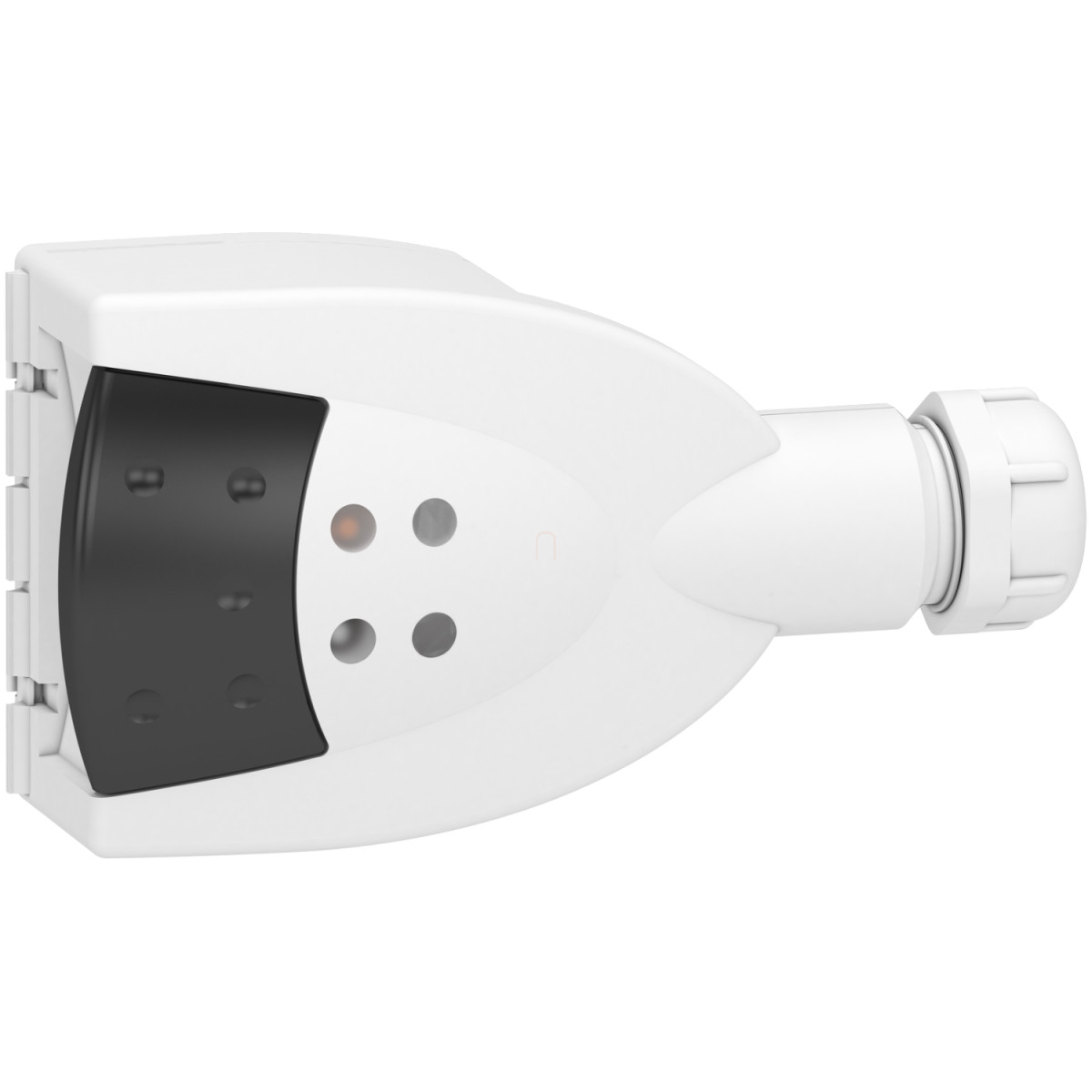

A Schneider Electric Canalis KBC10DCB20 egy innovatív, kompakt kialakítású 10A-es leágazó dugaszolóelem, amely kifejezetten a Canalis KBA és KBB síncsatorna rendszerekhez lett tervezve. Ez a speciális csatlakozó rendkívül sokoldalú megoldást kínál világítástechnikai és dugaszoló aljzatok elosztási alkalmazásokhoz, miközben maximális üzembiztonságot és rugalmasságot biztosít.
A KBC10DCB20 modell egy L+N+PE polaritású, fázisválasztással ellátott csatlakozó, amely közvetlen csatlakozást tesz lehetővé, és nem tartalmaz belső kábelezést. A termék kiemelt tulajdonsága, hogy kompatibilis a DALI kommunikációs protokollal, amely korszerű világításvezérlési megoldásokat tesz lehetővé. A fázisválasztási lehetőség biztosítja, hogy az L1, L2 vagy L3 fázisok különböző kombinációkban használhatók legyenek (L1+N+PE, L2+N+PE, L3+N+PE, L1+L2+PE, L1+L3+PE vagy L2+L3+PE), így maximális rugalmasságot biztosít a telepítés során.
Műszaki szempontból a KBC10DCB20 10 A névleges üzemi áramerősséget biztosít 35 °C környezeti hőmérsékleten, 230-240 V névleges üzemi feszültséggel és 50/60 Hz hálózati frekvenciával működik. A csatlakozó 4 kV névleges lökőfeszültség-állósággal és 690 V névleges szigetelési feszültséggel rendelkezik, amely biztonságos működést garantál. IP55-ös védettségi fokozata az EN/IEC 60529 szabvány szerint biztosítja a por és víz elleni védelmet, így változatos környezetben is megbízhatóan alkalmazható. A termék megfelel az EN/IEC 61439-1 és EN/IEC 61439-6 szabványoknak.
Fizikai paramétereit tekintve a csatlakozó 1 méter hosszú, 62 mm mélységű és 60 mm magasságú, valamint mindössze 65 g nettó tömeggel rendelkezik. A krémfehér (RAL 9001) színű kivitelezés elegáns megjelenést biztosít. A műszaki illusztrációkból és méretrajzokból jól látható a pontos kialakítás, a 84 mm × 30 mm × 60 mm-es csatlakozási felület méretei, valamint a telepítési lehetőségek. A termék 10 darabos kiszerelésben kapható, ami ideális nagyobb projektekhez vagy készletként való beszerzéshez.
Schneider Electric Canalis KBA - KBC10DCB20 - 10 A - es leágazó dugaszolóelem műszaki adatok
Általános jellemzők
Terméktípus: Canalis KBC10DCB20 csatlakozó
Sorozat: Canalis
Kínálat típusa: Classic
Vezérlőrendszer: DALI protokoll kompatibilitás
Termék vagy alkatrész típusa: Csatlakozó
Alkalmazási terület: Világítás, Dugaszoló aljzat elosztás
Kompatibilitás és műszaki jellemzők
Sorozat kompatibilitás: Canalis KBA síncsatorna, Canalis KBB síncsatorna
Névleges üzemi áramerősség [Ie]: 10 A 35 °C-on
Névleges üzemi feszültség [Ue]: 230...240 V
Hálózati frekvencia: 50/60 Hz
Kommunikációs port protokoll: DALI
Leágazási egység jellemzői
Leágazási egység polaritása: L1 + N + PE, L2 + N + PE, L3 + N + PE, L1 + L2 + PE, L1 + L3 + PE, L2 + L3 + PE
Leágazási egység csatlakozó típusa: Fázisválasztással
Kiegészítő adatok
Szín: Krém (RAL 9001)
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Névleges szigetelési feszültség [Ui]: 690 V
Védelem típusa: Védelem nélkül
Méretek és telepítés
Szélesség: 1 m
Mélység: 62 mm
Magasság: 60 mm
Csatlakozó szerelvény méretei: 84 mm × 30 mm × 60 mm
Szabványok és védettség
IP védettségi fokozat: IP55 az EN/IEC 60529 szerint
Szabványok: EN/IEC 61439-1, EN/IEC 61439-6
