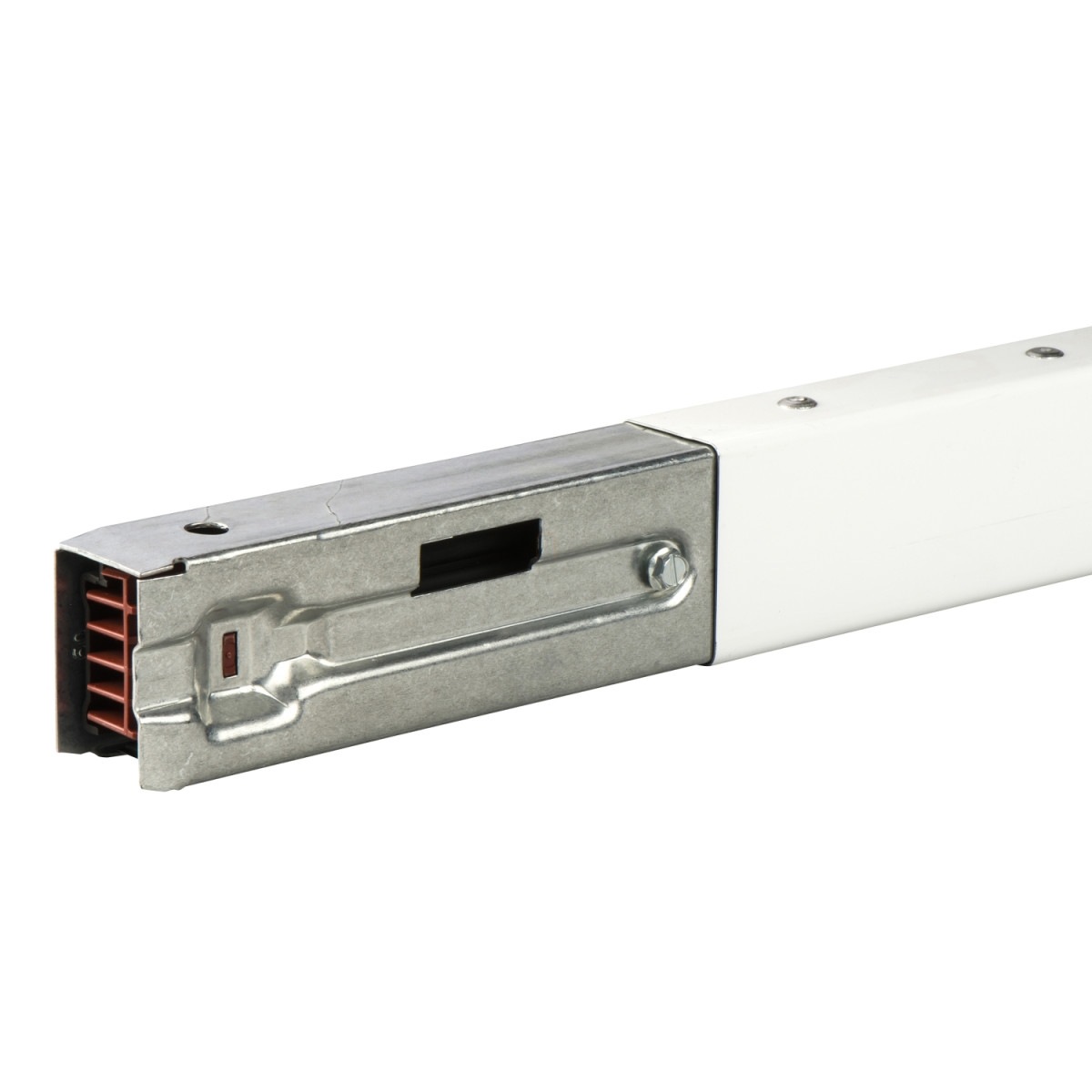

A Schneider Electric Canalis KBA termékcsalád KBA25ED4202W típusú egyenes eleme egy professzionális, 25A áramerősségű sínes áramelosztó rendszer, amely kifejezetten világítási és energiaelosztási alkalmazásokra lett kifejlesztve. Ez a 2 méter hosszú, fehér (RAL9003) színű standard elem a Canalis KBA termékcsaládba tartozik, amelyet a Schneider Electric a korszerű épületvillamossági megoldások egyik alapelemeként kínál.
A KBA25ED4202W egyenes elem 25 amper névleges üzemi áramerősséget biztosít 35°C környezeti hőmérsékleten, és 230-400V üzemi feszültségtartományban működik. A termék 3 fázis + nulla + védőföld (3L+N+PE) kialakítással rendelkezik, tehát teljes mértékben alkalmas háromfázisú rendszerekbe való beépítésre. A sínen 2 leágazási pont található, amelyek lehetővé teszik a különböző fogyasztók egyszerű és biztonságos csatlakoztatását. A rendszer egyik kiemelkedő tulajdonsága, hogy DALI kommunikációs protokollal kompatibilis, ami lehetővé teszi a világítási rendszerek intelligens vezérlését és automatizálását.
A KBA25ED4202W műszaki paraméterei rendkívül meggyőzőek: 4 kV névleges lökőfeszültség-állóság, 690V névleges szigetelési feszültség, 0,44 kA névleges rövid idejű zárlati áram és 4,4 kA névleges zárlati csúcsáram jellemzi. A termék teljes mértékben megfelel az EN/IEC 61439-6 és EN/IEC 61439-1 szabványoknak, ami garantálja a megbízható és biztonságos működést. A sínes áramelosztó IP55-ös védettséggel rendelkezik az EN/IEC 60529 szabvány szerint, valamint IK06-os mechanikai védettséggel az EN/IEC 62262 szabványnak megfelelően, így mind por, mind nedvesség, mind pedig mechanikai behatások ellen megfelelő védelmet nyújt.
A KBA25ED4202W kompakt méretekkel rendelkezik: szélessége 30 mm, magassága 46 mm, hosszúsága pedig 2 méter. A termék klipszekkel rögzíthető, ami jelentősen megkönnyíti a szerelési folyamatot. A fehér szín (RAL9003) nem csak esztétikus megjelenést biztosít, de jól illeszkedik a legtöbb beltéri környezethez. A termék működési hőmérséklet-tartománya 0-35°C között optimális (100%-os terheléssel), de akár 55°C-ig is használható csökkentett terhelés mellett (85% In). A feszültségesés rendkívül alacsony, ami hatékony energiaelosztást tesz lehetővé: teljesítménytényezőtől függően 0,54-0,72V/100m értékek között mozog 1A áramerősség mellett. A KBA25ED4202W különösen alkalmas olyan környezetben, ahol fontos a megbízható energiaelosztás és a DALI protokollon keresztüli kommunikáció, például irodaépületekben, kereskedelmi létesítményekben vagy ipari környezetben.
Schneider Electric Canalis KBA - KBA25ED4202W - Standard egyenes elem, 25 A, 2 m, fehér műszaki adatok
Általános jellemzők
Termékcsalád: Canalis
Rövid név: KBA
Terméktípus: Standard egyenes elem
Termékleírás: Elosztó egyenes szakasz
Alkalmazás: Világítás, Csatlakozóaljzat elosztás
Elektromos jellemzők
Névleges üzemi áram [Ie]: 25 A 35°C-on
Névleges üzemi feszültség [Ue]: 230...400 V
Hálózati frekvencia: 50/60 Hz
Sín polaritása: 3L + N + PE
Áramkörök száma: 1
Leágazási pontok száma: 2
Vezérlés típusa: Kommunikációs
Kommunikációs protokoll: DALI
További műszaki adatok
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Névleges szigetelési feszültség [Ui]: 690 V
Névleges rövid idejű zárlati áram [Icw]: 0,44 kA
Névleges zárlati csúcsáram [Ipk]: 4,4 kA
Termikus igénybevétel határ: 195 kA².s
Maximális sugárzott mágneses mező: 2 pT
THDI: 0...15% 25 A / 15...33% 20 A / 33...100% 16 A
Feszültségesés
Maximális feszültségesés:
<0,72 V teljesítménytényező = 1 esetén, 50 Hz-en, 1A áramnál, 100 m hosszon
<0,67 V teljesítménytényező = 0,9 esetén, 50 Hz-en, 1A áramnál, 100 m hosszon
<0,61 V teljesítménytényező = 0,8 esetén, 50 Hz-en, 1A áramnál, 100 m hosszon
<0,54 V teljesítménytényező = 0,7 esetén, 50 Hz-en, 1A áramnál, 100 m hosszon
Szabványok
EN/IEC 61439-6
EN/IEC 61439-1
Fizikai jellemzők
Szélesség: 30 mm
Magasság: 46 mm
Hosszúság: 2 m
Szín: Fehér (RAL 9003)
Védettség
IP védettségi fokozat: IP55 az EN/IEC 60529 szerint
IK védettségi fokozat: IK06 az EN/IEC 62262 szerint
Környezeti feltételek
Környezeti hőmérséklet üzemelés során:
0...35°C (100% In)
35...40°C (96% In)
40...45°C (93% In)
45...50°C (89% In)
50...55°C (85% In)
Szerelés
Szerelési mód: Klipszekkel
