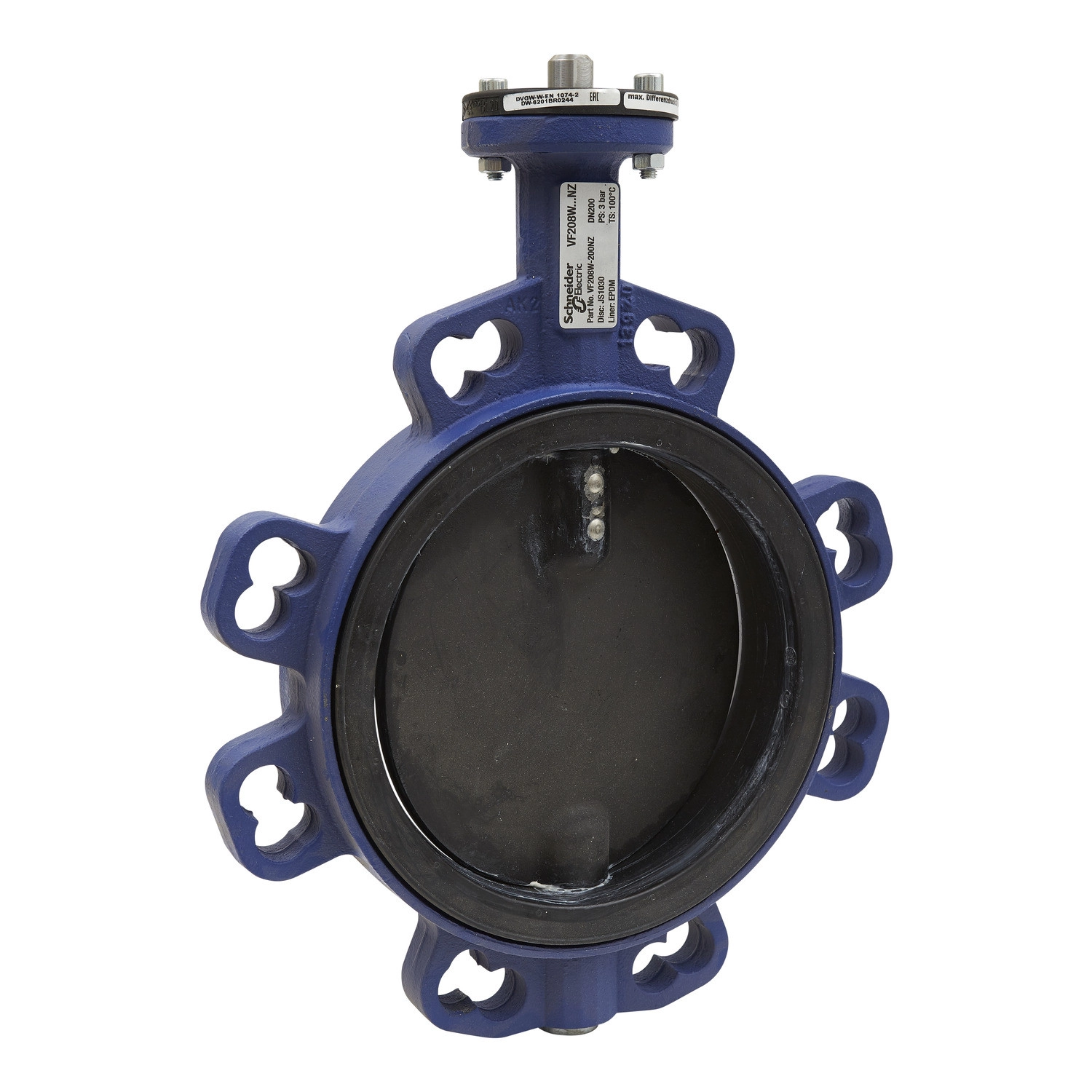

A Schneider Electric VF208W sorozatú pillangószelepe kiváló megoldást nyújt a folyadékáramlás szabályozására ipari és épületgépészeti alkalmazásokban. A VF208W-200NZ modell egy DN200 méretű, 2-utas kivitelű pillangószelep, amely wafer karimás csatlakozással rendelkezik, így könnyen beilleszthető a meglévő rendszerekbe. Ez a termék ideális választás nagy átmérőjű vezetékrendszerekhez, ahol megbízható áramlásszabályozásra van szükség.
A VF208W-200NZ pillangószelep figyelemre méltó műszaki paraméterekkel rendelkezik. 3450 m³/h Kvs értékének és 3988,98 cv áramlási együtthatójának köszönhetően jelentős folyadékmennyiség átengedésére képes. A szelep normál élettartam mellett maximum 303,4 kPa nyomáskülönbséget képes kezelni, ami biztosítja a rendszer biztonságos működését még nagyobb terhelés esetén is. A PN16 nyomásosztályba sorolható eszköz -10 és 100 °C közötti üzemi folyadékhőmérséklet-tartományban alkalmazható, ami alkalmassá teszi számos különböző körülmény között történő használatra.
A pillangószelep szerkezeti kialakítása figyelemre méltó. A teljes alakú tárcsa nodulár öntöttvasból (EN-JS 1030) készül, cinkbevonattal ellátva a korrózióvédelem érdekében. A szelepház szintén nodulár öntöttvasból készül, míg a tömítés EPDM (etilén-propilén-dién monomer) anyagból. A szelepszár rozsdamentes acélból (AISI 420) készül, ami kiváló szilárdságot és korrózióállóságot biztosít. A rotációs mozgású szelepszár és a teljes alakú tárcsa kombinációja biztosítja a szelep megbízható és pontos működését. A Port A IV-S1 (0,005%) szivárgási osztálynak megfelelő záróképességgel rendelkezik, ami kifejezetten jó zárást biztosít.
A VF208W-200NZ modell rendkívül sokoldalú, hiszen kompatibilis különböző közegekkel, beleértve a tiszta vizet és a különböző koncentrációjú glikololdatokat (25%, 30% és 50%). Ez a tulajdonság különösen hasznos olyan rendszerekben, ahol fagyállóra van szükség, például kültéri vagy változó hőmérsékletű környezetben működő rendszerek esetén. A Schneider Electric VF208W-200NZ pillangószelep (cikkszám: VF208W 200NZ 3450E B00) Európában, Ázsia-Csendes-óceán térségben és Ausztráliában is elérhető, így globális szinten alkalmazható különböző folyadékkezelő rendszerekben. A termék kiváló minőségével és megbízhatóságával hosszú távú megoldást biztosít a professzionális folyadékáramlás-szabályozási feladatokra.
Schneider Electric Butterfly Valves and Actuators - VF208W - 200NZ - Pillangószelep VF208W 200NZ 3450E B00 műszaki adatok
Általános jellemzők
Termék vagy alkatrész típusa: Szelep
Szelep típusa: Pillangószelep
Szelep terméksorozat: VF208W
Szelep modell: VF208W 200NZ 3450E B00
Közeg és alkalmazás
Közeg kompatibilitás: Glikol 25%, Glikol 30%, Glikol 50%, Víz
Szelep konfiguráció: 2-utas
Szelep csatlakozás típusa: Karimás
Szelepház mérete: 200 mm (8 in)
Csővezeték mérete: 200 mm
Teljesítmény jellemzők
Áramlási jelleggörbe: Nem karakterizált
Áramlási együttható: 3988.98 cv, 3450.01 kvs
Nyomásosztály: PN16
Üzemi folyadék hőmérséklet: -10...100 °C
Max. nyomáskülönbség normál élettartam esetén: 303.4 kPa
Szivárgási osztály: Port A: IV-S1 osztály (0.005%)
Konstrukciós jellemzők
Szár mozgása: Forgó
Tárcsa alakja: Teljes
Tárcsa anyaga: Gömbgrafitos öntöttvas
Szelepház anyaga: Gömbgrafitos öntöttvas EN-JS 1030
Tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Szár anyaga: Rozsdamentes acél AISI 420
Földrajzi elérhetőség
Célrégiók: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
