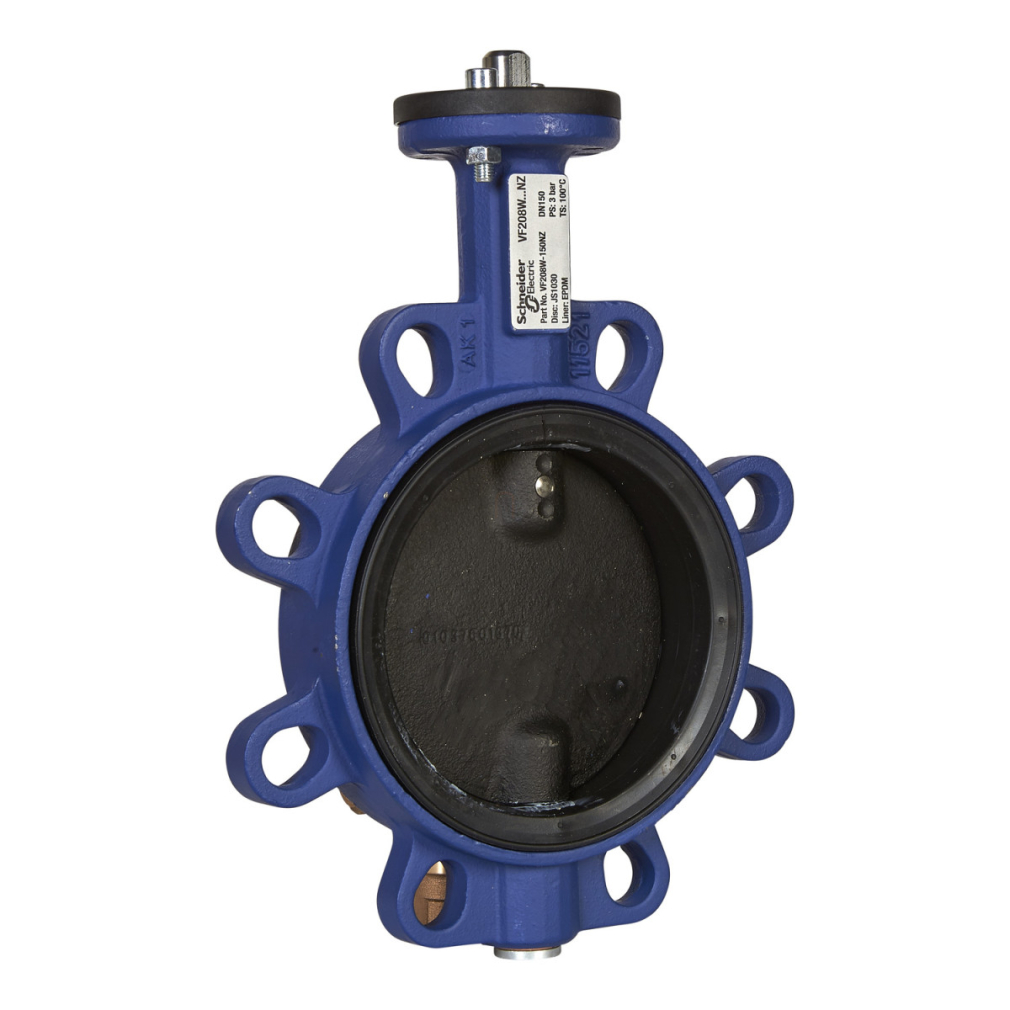

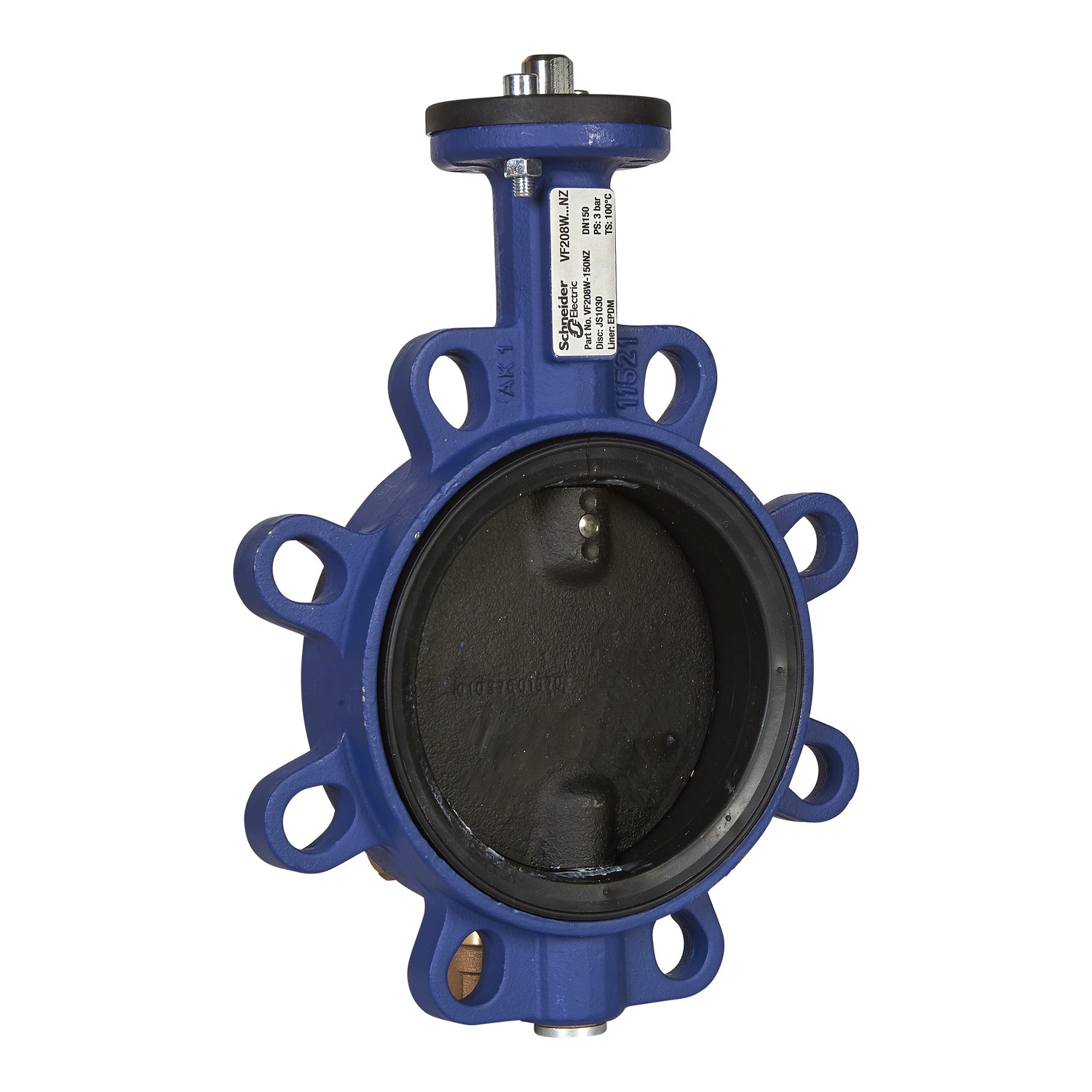

A Schneider Electric VF208W típusú pillangószelep egy prémium minőségű, 2-járatú szelep, amely kifejezetten a korszerű épületgépészeti rendszerek számára lett kialakítva. A VF208W-150NZ jelzésű szelep DN150 méretű, karimás csatlakozású kialakítással rendelkezik, amely tökéletes megoldást nyújt nagyobb átmérőjű csővezetékekhez. Ez a modell kiváló választás ipari folyamatok, hűtési-fűtési rendszerek és általános vízkezelési alkalmazások során, ahol magas megbízhatóságra és precíz áramlásszabályozásra van szükség.
A pillangószelep műszaki kialakítása kiemelkedő teljesítményt garantál. A szeleptányér cinkbevonatú gömbgrafitos öntöttvasból készül, míg a tömítést EPDM (etilén-propilén-dién monomer) anyag biztosítja, amely kiváló hőállósággal és vegyi ellenállóképességgel rendelkezik. A szelep forgó szárát rozsdamentes acél (AISI 420) anyag alkotja, amely rendkívüli tartósságot biztosít. A szelep működési hőmérséklettartománya -10°C-tól 100°C-ig terjed, és PN16 nyomásosztályba tartozik. Az áramlási együttható (Kvs) értéke 1790 m³/h, ami rendkívül hatékony átfolyást tesz lehetővé, miközben a maximális nyomáskülönbség 303,4 kPa.
A VF208W-150NZ pillangószelep sokoldalúságát az is mutatja, hogy különböző közegekkel használható, mint például víz, valamint 25%, 30% és 50%-os glikolos keverékek. A szelep tömítettségi besorolása az "A" portnál IV-S1 osztályú (0,005% szivárgási arány), ami kiváló zárási képességet biztosít. A szeleptest gömbgrafitos öntöttvasból (EN-JS 1030) készül, ami kimagasló szerkezeti szilárdságot és hosszú élettartamot garantál. A DN150 méretű (6 colos) szeleptest karimás csatlakozással rendelkezik, így könnyen integrálható a meglévő rendszerekbe, és wafer kialakításának köszönhetően egyszerűen telepíthető a szabványos karimák közé.
A Schneider Electric VF208W-150NZ pillangószelep tervezése során a globális alkalmazási igényeket is figyelembe vették, így a terméket az európai, ázsiai-csendes-óceáni és ausztráliai piacokra optimalizálták. A VF208W 150NZ 1790E B00 modellszámú pillangószelep tökéletesen illeszkedik az épületgépészeti automatizálási rendszerekhez, és kiváló választás olyan alkalmazásokhoz, ahol fontos a pontos áramlásszabályozás és a hosszú távú megbízható működés. Ez a pillangószelep ideális választás vízkezelési rendszerek, hűtőberendezések, ipari folyamatok és épületgépészeti alkalmazások számára, ahol a nagy átmérőjű csővezetékek megbízható szabályozására van szükség.
Schneider Electric Butterfly Valves and Actuators - VF208W - 150NZ - Pillangószelep VF208W 150NZ 1790E B00 műszaki adatok
Általános jellemzők
Termék vagy összetevő típus: Szelep
Szelep típus: Pillangószelep
Szelep terméksorozat: VF208W
Szelep modell: VF208W 150NZ 1790E B00
Közeg kompatibilitás: 25% glikol, 30% glikol, 50% glikol, Víz
Műszaki specifikációk
Szelep konfiguráció: 2-járatú
Szelep csatlakozás típus: Karimás
Test méret: 150 mm (6 in)
Cső méret: 150 mm
Áramlási jellemző: Nem karakterizált
Áramlási együttható: 2069,64 cv, 1790,01 kvs
Nyomás osztály: PN16
Működési folyadék hőmérséklet: -10...100 °C
Folyadék maximális nyomáskülönbsége normál élettartamnál: 303,4 kPa
Szivárgás a zárásnál: Port A: IV-S1 osztály (0,005 %)
Szerkezeti jellemzők
Szár mozgás: Forgó
Tárcsa alak: Teljes
Tárcsa anyaga: Gömbgrafitos öntöttvas
Test anyaga: Gömbgrafitos öntöttvas EN-JS 1030
Tömítés anyaga: EPDM (etilén-propilén-dién monomer)
Szár anyaga: Rozsdamentes acél AISI 420
Egyéb információk
Célrégió: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
