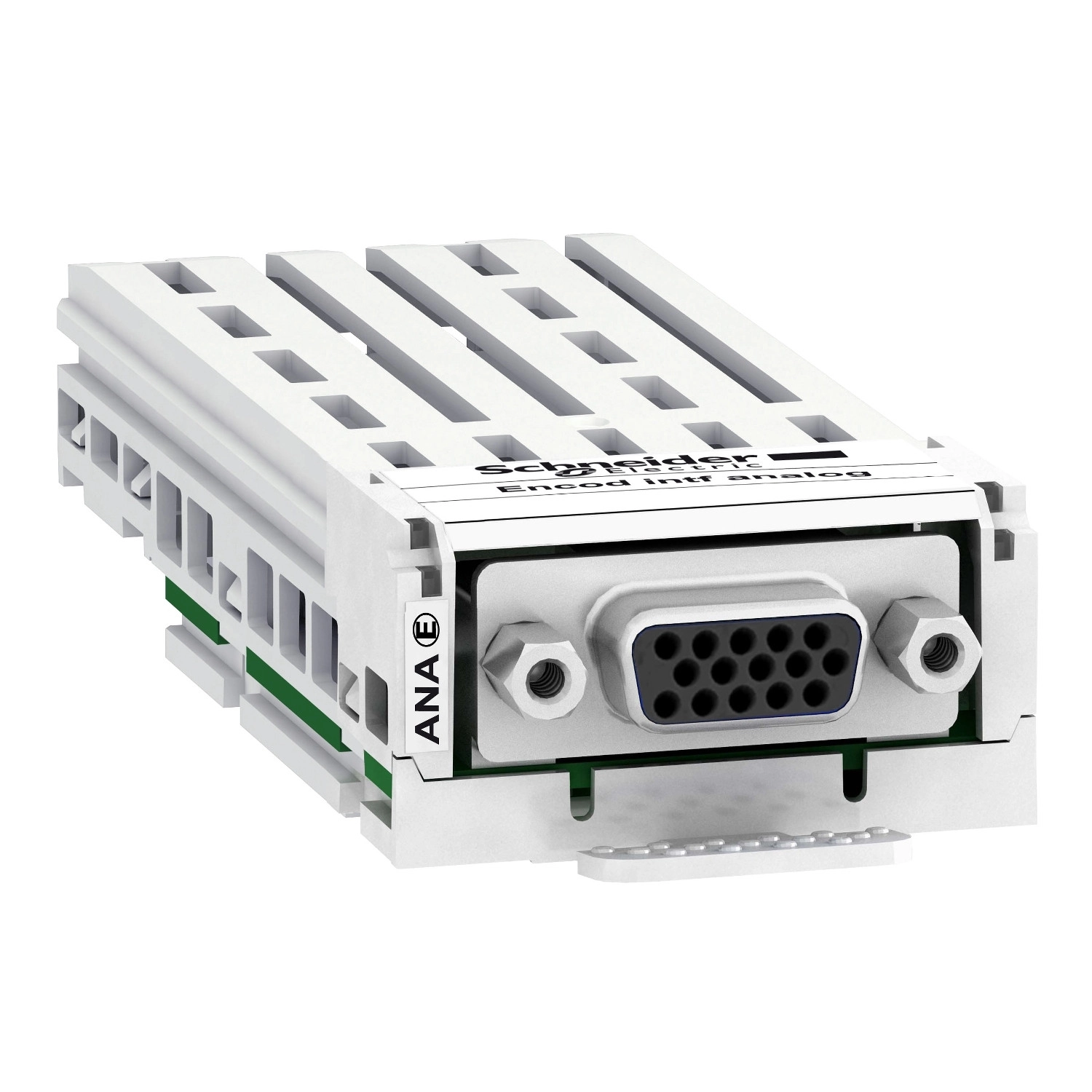

A Schneider Electric VW3A3422 analóg enkóder interfész modul egy rendkívül sokoldalú és megbízható kiegészítő, amely specifikusan az Altivar frekvenciaváltó családokhoz lett tervezve. Ez a precíziós modul tökéletes választás mindazoknak, akik pontos pozicionálást és sebességvezérlést kívánnak megvalósítani ipari automatizálási rendszerekben, különösen olyan alkalmazásokban, ahol elengedhetetlen a pontos mozgásvezérlés.
A VW3A3422 interfész modul teljes kompatibilitást biztosít az Altivar Machine ATV340, az Altivar Process ATV900, valamint az Altivar Process Modular sorozatú frekvenciaváltókkal. A modul kiemelkedő tulajdonsága, hogy különböző típusú enkóderekhez csatlakoztatható, beleértve a SinCos Hiperface és az 1 Vpp típusú enkódereket. Ez a rugalmasság lehetővé teszi a felhasználók számára, hogy a legmegfelelőbb enkóder típust válasszák az adott alkalmazáshoz, biztosítva ezzel a rendszer optimális teljesítményét és pontosságát. A modul rugalmas tápfeszültség-tartományban működik, támogatva az 5 V DC (4,75...5,25 V feszültséghatárok), 12 V DC (11,4...12,6 V feszültséghatárok), vagy 24 V DC (22,8...25,2 V feszültséghatárok) tápellátást, ami rendkívüli adaptálhatóságot biztosít különböző ipari környezetekben.
Technikai szempontból a VW3A3422 modul kiemelkedő specifikációkkal rendelkezik. A maximális áramfelvétel 0,25 A 5 V DC, 0,1 A 12 V DC, illetve 0,05 A 24 V DC tápfeszültség esetén. A modul beépített túlterhelés és rövidzárlat elleni védelemmel rendelkezik, amely biztosítja a hosszú távú, megbízható működést még nehéz ipari körülmények között is. A maximális kábelhossz az eszközök között akár 100 méter lehet, ami rugalmas telepítési lehetőségeket kínál különböző méretű rendszerekben. A modul maximum 100 kHz-es működési frekvenciát támogat, ami elegendő a legtöbb ipari alkalmazás számára. A bemeneti jelek között megtalálható a Data+, Data-, Sin, RefSin, Cos, RefCos, Temp+, Temp-, míg a kimeneti jelek a Data+ és Data-. A csatlakoztatás egy női, nagy sűrűségű SUB-D 15 tűs csatlakozón keresztül történik, amely iparági szabvány, és egyszerű telepítést tesz lehetővé.
Schneider Electric Altivar Process - VW3A3422 - frekvenciaváltó kiegészítő, Interfész modul, analóg enkóder, ATV340 - 900 frekvenciaváltókhoz műszaki adatok
Általános információk
Termékcsalád: Altivar
Termék vagy alkatrész típusa: Analóg enkóder interfész modul
Kompatibilitás: Altivar Machine ATV340, Altivar Process ATV900, Altivar Process Modular
Enkóder tulajdonságok
Támogatott enkóder típusok: SinCos Hiperface, 1 Vpp
Maximum működési frekvencia: 100 kHz
Bemeneti jelek: Data+, Data-, Sin, RefSin, Cos, RefCos, Temp+, Temp-
Kimeneti jelek: Data+, Data-
Elektromos jellemzők
Névleges tápfeszültség: 5 V DC (feszültséghatárok: 4,75...5,25 V), 12 V DC (feszültséghatárok: 11,4...12,6 V), 24 V DC (feszültséghatárok: 22,8...25,2 V)
Maximum áramfelvétel: 0,25 A 5 V DC esetén, 0,1 A 12 V DC esetén, 0,05 A 24 V DC esetén
Védelem típusa: Túlterhelés elleni védelem, Rövidzárlat elleni védelem
Telepítési adatok
Maximális kábelhossz az eszközök között: 100 m
Csatlakozó típusa: 1 női nagy sűrűségű SUB-D 15
Nettó tömeg: 0,15 kg
