Az Altivar Process ATV900 sorozatú ATV980C31Q4X1 típusú Schneider Electric frekvenciaváltó egy rendkívül fejlett ipari megoldás, amely asszinkron és szinkronmotorok vezérlésére egyaránt alkalmas. Ez a regeneratív rendszerű változtatható fordulatszámú meghajtás kiemelkedik energiahatékonyságával és sokoldalú felhasználhatóságával, ami ideális választássá teszi nagy teljesítményigényű ipari alkalmazásokhoz.
A frekvenciaváltó normál üzemmódban 315 kW, nehéz üzemmódban pedig 250 kW teljesítmény kezelésére képes, IP23 védettségi fokozata révén pedig megfelelő védelmet biztosít por és nedvesség ellen. Az eszköz 380-415 V közötti, háromfázisú tápellátással működik, 50-60 Hz-es hálózati frekvenciával, és akár 599 Hz-es kimeneti frekvenciát is biztosíthat, rendkívül rugalmas sebességszabályozást téve lehetővé. A készülék magas, 0,965-ös energiahatékonysági aránnyal rendelkezik, ami jelentős energiamegtakarítást eredményez hosszú távú használat során.

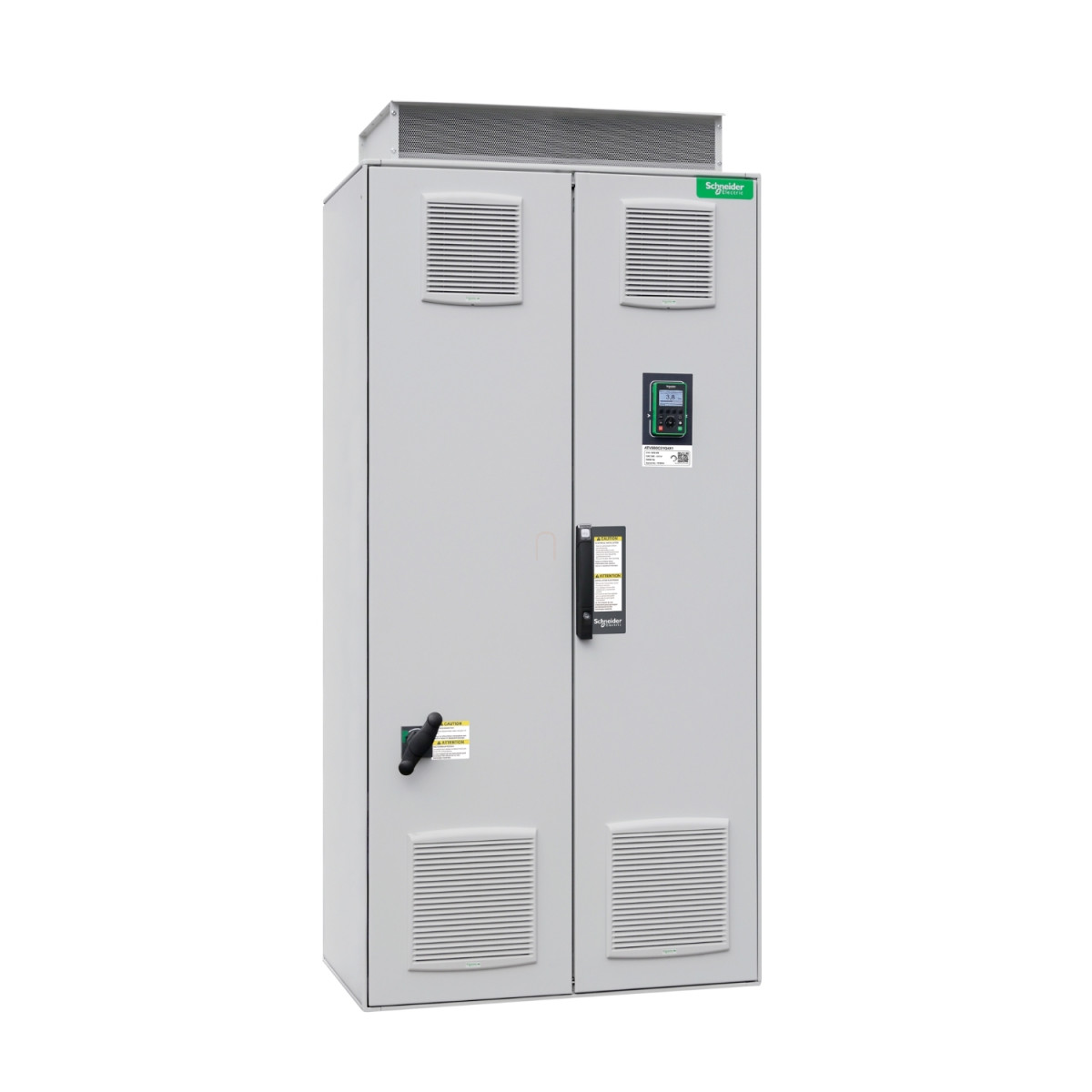

Az ATV980C31Q4X1 frekvenciaváltó komplett szekrényes kivitelben érkezik, ami magában foglalja a Spacial SF szekrényt, grafikus kezelőpanelt az ajtón, frekvenciaváltót, főkapcsolót, vonali fojtótekercset, fő tápellátási sorkapcsot, motor sorkapcsot és dv/dt szűrőfojtót is. A beépített kommunikációs interfészek (Modbus soros, EtherNet/IP, Modbus TCP) sokrétű hálózati integrációt tesznek lehetővé. A világosszürke (RAL 7035) szekrény méretei 2150 mm magasság, 1000 mm szélesség és 664 mm mélység, súlya pedig 700 kg.
A készülék kifinomult védelmi rendszerrel rendelkezik mind a motor, mind a hajtás számára. A motorvédelem kiterjed a hőmegfutásra, biztonságos nyomatéklekapcsolásra és fázisvesztésre is, míg a hajtás védve van túlmelegedés, túláram, túlterhelés, rövidzár, túlfeszültség, alulfeszültség és egyéb veszélyes üzemi állapotok ellen. A frekvenciaváltó SIL 3 biztonsági szintű STO (Safe Torque Off) funkcióval rendelkezik.
A kapcsolószekrény speciális kialakítása megfelelő hűtést biztosít, kényszerkonvekciós hűtéssel 2320 m³/h levegőárammal a teljesítményrész és 280 m³/h-val a vezérlőrész számára. A zajszint 73 dB, ami megfelel a 86/188/EEC fizikai ágensekre (zaj) vonatkozó irányelvének. Az eszköz normál üzemmódban 590 A, nehéz üzemmódban 477 A folyamatos kimeneti áramot biztosít 2,5 kHz-es kapcsolási frekvencián. A névleges kapcsolási frekvencia 2,5 kHz, de ez 2-8 kHz között állítható a derating faktor figyelembevételével.
Altivar Process ATV900, Regenerative System ATV980 műszaki adatok
Fő jellemzők
Termékkategória: Altivar Process ATV900
Termék típusa: Változtatható fordulatszámú hajtás
Eszköz rövid neve: ATV980
Felhasználási terület: Asszinkron motorok, szinkronmotorok
Szállított felszerelés: Spacial SF szekrény, Grafikus kezelőpanel az ajtóban, Frekvenciaváltó, Főkapcsoló, Vonali fojtótekercs, Fő tápellátás sorkapocs, Motor sorkapocs, Dv/dt szűrőfojtó
Szekrény színe: Világosszürke (RAL 7035)
Védettség és kommunikáció
IP védettségi fokozat: IP23 az IEC 61800-5-1 szerint
Kommunikációs port protokoll: Modbus soros, EtherNet/IP, Modbus TCP
Villamos jellemzők
Hűtés típusa: Kényszerkonvekció
Tápfeszültség frekvencia: 50...60 Hz +/- 5%
Névleges tápfeszültség: 380...415 V - 10...6%
Hálózat fázisszáma: 3 fázis
Kimeneti feszültség: <= tápfeszültség
Megengedett átmeneti áramimpulzus: 1,2 x In 60 másodpercig (normál üzemmód), 1,5 x In 60 másodpercig (nagy igénybevételű üzemmód)
Frekvenciaváltó kimeneti frekvencia: 0,1...599 Hz
Folyamatos kimeneti áram: 590 A 2,5 kHz-en normál üzemmódban, 477 A 2,5 kHz-en nagy igénybevételű üzemmódban
Energiahatékonysági arány: 0,965
Teljesítményadatok
Teljesítmény disszipáció: 13060 W teljes (normál üzemmód), 9890 W teljes (nagy igénybevételű üzemmód), 1560 W vezérlőrész (normál üzemmód), 1140 W vezérlőrész (nagy igénybevételű üzemmód)
Hűtőlevegő térfogata: 2320 m³/h teljesítményrészhez, 280 m³/h vezérléshez
Zajszint: 73 dB a 86/188/EEC - fizikai ágensek (zaj) irányelvnek megfelelően
Motorteljesítmény: 315 kW normál üzemmódban, 250 kW nagy igénybevételű üzemmódban
Várható vonali Isc: 50 kA 100 ms-ig
Motorvédelem és vezérlés
Gyorsulási és lassulási rámpák: Lineáris, külön beállítható 0,01-től 9000 s-ig, S, U vagy egyéni
Motorcsúszás-kompenzáció: Állítható, Állandó mágnesű motornál nem elérhető, Kikapcsolható, Automatikus, terheléstől függetlenül
Kapcsolási frekvencia: 2...8 kHz állítható derating faktorral
Névleges kapcsolási frekvencia: 2,5 kHz
Fékezés leállításig: DC injektálással
Áram és teljesítmény
Vonali áram: 491 A 400 V-on (normál üzemmód), 389 A 400 V-on (nagy igénybevételű üzemmód)
Látszólagos teljesítmény: 340 kVA 400 V-on (normál üzemmód), 270 kVA 400 V-on (nagy igénybevételű üzemmód)
Maximális átmeneti áram: 708 A 60 másodpercig 10 percenként (normál üzemmód), 716 A 60 másodpercig 10 percenként (nagy igénybevételű üzemmód)
Fizikai jellemzők
Ajánlott motorkábel keresztmetszet: 2 x (3 x 185 mm²) vagy 3 x (3 x 120 mm²) normál és nagy igénybevételű üzemmódban
Magasság: 2150 mm
Mélység: 664 mm
Szélesség: 1000 mm
Nettó súly: 700 kg
Környezeti feltételek
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 percig a földeléshez képest
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Üzemi hőmérséklet: -10...0 °C derating nélkül (opcionális szekrényfűtéssel), 0...40 °C derating nélkül, 40...50 °C derating faktorral
Tárolási hőmérséklet: -25...70 °C
