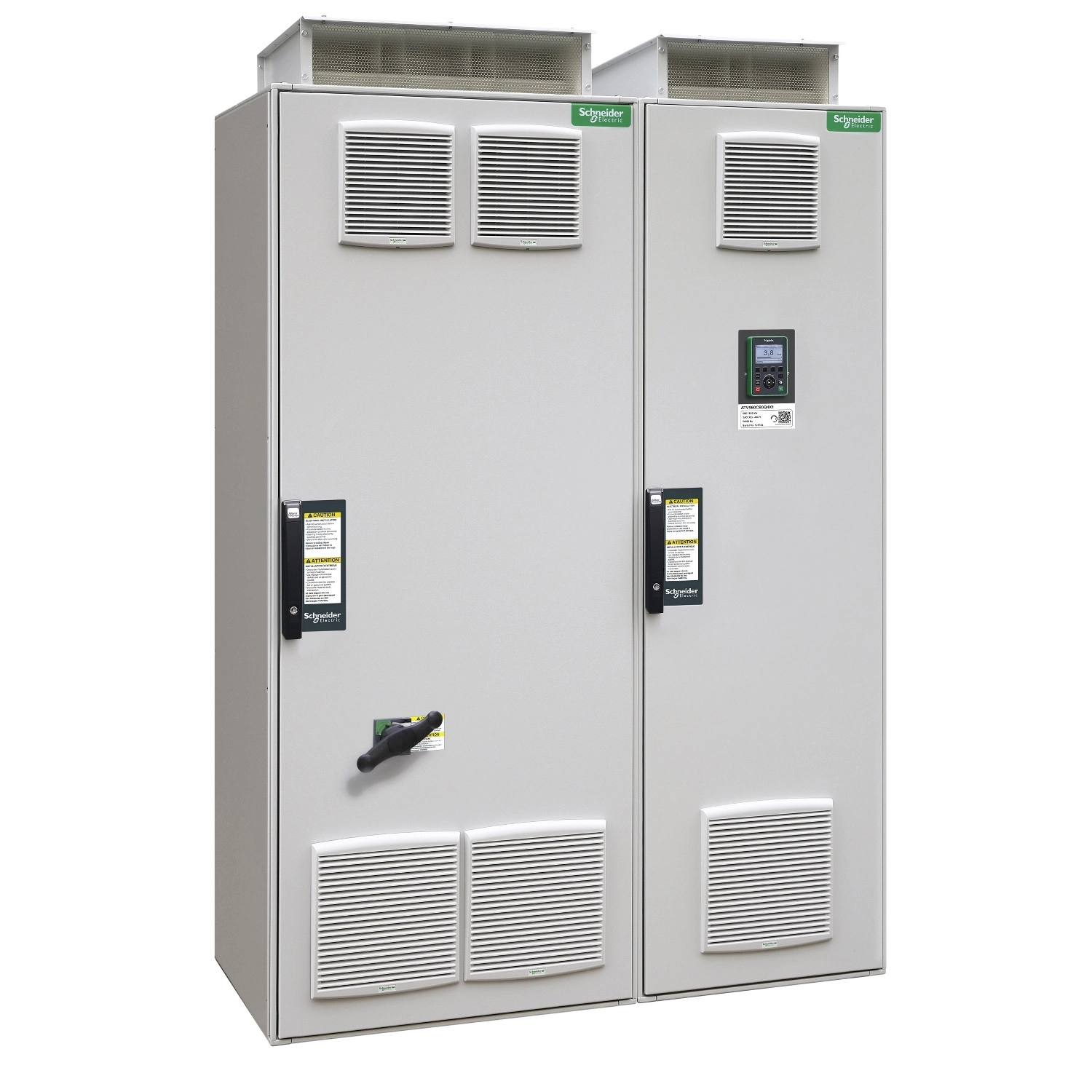

Az Altivar Process ATV900 sorozatú ATV960C71Q4X1 típusú frekvenciaváltó a Schneider Electric prémium kategóriás, nagy teljesítményű hajtásrendszere, amely kifejezetten ipari alkalmazásokhoz lett kifejlesztve. Ez a 710 kW teljesítményű szekrényes kivitelű frekvenciaváltó mind szinkron-, mind aszinkronmotorok működtetésére alkalmas, így rendkívül sokoldalúan használható a különböző ipari környezetekben.
A berendezés IP23 védettségi szinttel rendelkezik, ami megfelelő védelmet biztosít por és fröccsenő víz ellen. A szekrény világosszürke (RAL 7035) színben készül, így jól illeszkedik az ipari környezetbe. Az ATV960C71Q4X1 modell többféle kommunikációs protokollt támogat, beleértve az EtherNet/IP, Modbus soros és Modbus TCP protokollokat, amelyek révén könnyen integrálható meglévő ipari hálózatokba és vezérlőrendszerekbe. A készülék kényelmes kezelhetőségét a szekrényajtóba épített grafikus kezelőpanel biztosítja, amelyen keresztül a felhasználó könnyen elvégezheti a beállításokat és nyomon követheti a működési paramétereket.
A frekvenciaváltó két fő üzemmódban használható: normál üzemben 710 kW, míg nehéz üzemben 560 kW teljesítményt biztosít. Normál terhelésnél 1260 A, nehéz terhelésnél 1020 A folyamatos kimeneti áramot szolgáltat 2,5 kHz-es kapcsolási frekvencián. A készülék rugalmas beállítási lehetőségeket kínál, a kimeneti frekvencia 0,1-599 Hz között állítható, ami széles fordulatszám-tartományt biztosít a csatlakoztatott motorok számára. Az eszköz tápfeszültsége 380-415 V háromfázisú, a hálózati frekvencia pedig 50/60 Hz ±5%. A berendezés kiemelkedő műszaki jellemzői közé tartozik az 1,2-szeres túlterhelhetőség normál üzemben és 1,5-szörös túlterhelhetőség nehéz üzemben 60 másodpercig. A készülék védelmi funkciói rendkívül sokoldalúak, többek között tartalmaz motor hővédelmet, motor fázisszakadás védelmet, túlterhelés védelmet, túláram védelmet, túlfeszültség védelmet, valamint biztonságos nyomatékmentes állapot (STO) funkciót is, amely SIL 3 biztonsági szintnek felel meg.
A frekvenciaváltó kényelmes vezérlési lehetőségeket kínál 10 digitális bemenettel, 2 digitális kimenettel, 3 analóg bemenettel és 2 analóg kimenettel. A digitális bemenetek programozhatók és kompatibilisek a PLC kimenetekkel. A készülék méretei 1400 mm szélesség, 2150 mm magasság és 664 mm mélység, tömege pedig 1100 kg. Az ATV960 típusú frekvenciaváltók speciális funkciói közé tartozik a motor csúszáskompenzáció, a fékezés egyenáram-befecskendezéssel és a különféle vezérlési profilok, mint például az optimalizált nyomatékvezérlés, a változó nyomatékú és az állandó nyomatékú szabályozás. Külön figyelmet érdemel a szinkronmotorokat működtető permanens mágneses motor vezérlési profil is. A gyorsítás és lassítás rampaprofiljai S, U vagy egyéni karakterisztika szerint állíthatók 0,01-9000 s tartományban. A berendezés üzemelési környezeti hőmérséklete normál esetben 0-40°C, opcionális szekrényfűtéssel -10°C-ig, derating faktorral pedig 50°C-ig használható.
Schneider Electric Altivar Process ATV960 - ATV960C71Q4X1 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV900
Terméktípus: Frekvenciaváltó
Rövid eszköznév: ATV960
Felhasználási terület: Szinkron motorok, Aszinkron motorok
Szállítási terjedelem: Spacial SF szekrény, Grafikus kezelőpanel a szekrényajtóban, Frekvenciaváltó, Főkapcsoló, Vonali fojtó, Sorkapocs a betápláláshoz, Sorkapocs a motorhoz
Szekrény színe: Világosszürke (RAL 7035)
IP védettség: IP23 az IEC 61800-5-1 szerint
Kommunikációs tulajdonságok
Kommunikációs protokoll: EtherNet/IP, Modbus soros, Modbus TCP
Villamos jellemzők
Hűtési mód: Kényszerkonvekciós
Tápellátási frekvencia: 50/60 Hz +/- 5%
Névleges tápfeszültség: 380...415 V -10...6%
Hálózati fázisok száma: 3 fázis
Kimeneti feszültség: <= tápfeszültség
Megengedett ideiglenes áramlökés: 1,2 × In 60 s-ig (normál üzem), 1,5 × In 60 s-ig (nehéz üzem)
Frekvenciaváltó kimeneti frekvencia: 0,1...599 Hz
Folyamatos kimeneti áram: 1260 A 2,5 kHz-en normál üzemben, 1020 A 2,5 kHz-en nehéz üzemben
Teljesítményveszteség W-ban: 17600 W összesen (normál üzem), 13000 W összesen (nehéz üzem), 1900 W vezérlőrész (normál üzem), 1300 W vezérlőrész (nehéz üzem)
Hűtőlevegő térfogata: 420 m³/h a vezérléshez, 2900 m³/h a teljesítményrészhez
Zajszint: 74 dB az 86/188/EEC - fizikai tényezők (zaj) irányelv szerint
Motorteljesítmény kW: 710 kW normál üzemben, 560 kW nehéz üzemben
Várható vonali rövidzárási áram: 50 kA 100 ms-ig
Ajánlott motor kábelkeresztmetszet: 5 × (3 × 150 mm²) (nehéz üzem), 5 × (3 × 185 mm²) (normál üzem)
Fizikai jellemzők
Magasság: 2150 mm
Mélység: 664 mm
Szélesség: 1400 mm
Nettó tömeg: 1100 kg
Védelmi funkciók
Védelem típusa: Motor: hővédelem, Motor: biztonságos nyomatékmentes állapot, Motor: motorfázis szakadás, Hajtás: hővédelem, Hajtás: biztonságos nyomatékmentes állapot, Hajtás: túlmelegedés, Hajtás: túláram (kimeneti fázisok és föld között), Hajtás: túlterhelés (kimenet), Hajtás: rövidzárlat elleni védelem, Hajtás: motorfázis szakadás, Hajtás: túlfeszültség (DC busz), Hajtás: hálózati túlfeszültség, Hajtás: hálózati alulfeszültség, Hajtás: hálózati fáziskimaradás, Hajtás: túlsebesség, Hajtás: szakadás a vezérlő áramkörben, Hajtás: rövidzárlat elleni védelem félvezető biztosítékkal (fő tápellátás), Hajtás: ventilátor felügyelet
Biztonsági funkciók
Biztonsági funkció: STO (biztonságos nyomatékmentes állapot), SIL 3 szint <= 100 ms
EMC jellemzők
EMC szűrő: Integrált az IEC 61800-3 szerint, C3 kategória, árnyékolt kábel 50 m-ig, Integrált az IEC 61800-3 szerint, C4 kategória, árnyékolatlan kábel 80 m-ig
Környezeti feltételek
Üzemi környezeti hőmérséklet: -10...0 °C derating nélkül (opcionális szekrényfűtéssel), 0...40 °C derating nélkül, 40...50 °C derating faktorral
Tárolási környezeti hőmérséklet: -25...70 °C
Elektromágneses kompatibilitás: Elektrosztatikus kisülés immunitási teszt 3. szint az IEC 61000-4-2 szerint, Sugárzott rádiófrekvenciás elektromágneses mező immunitási teszt 3. szint az IEC 61000-4-3 szerint, Gyors tranziens/burst immunitási teszt 4. szint az IEC 61000-4-4 szerint, 1,2/50 µs - 8/20 µs surge immunitási teszt 3. szint az IEC 61000-4-5 szerint, Vezetett rádiófrekvencia immunitási teszt 3. szint az IEC 61000-4-6 szerint
